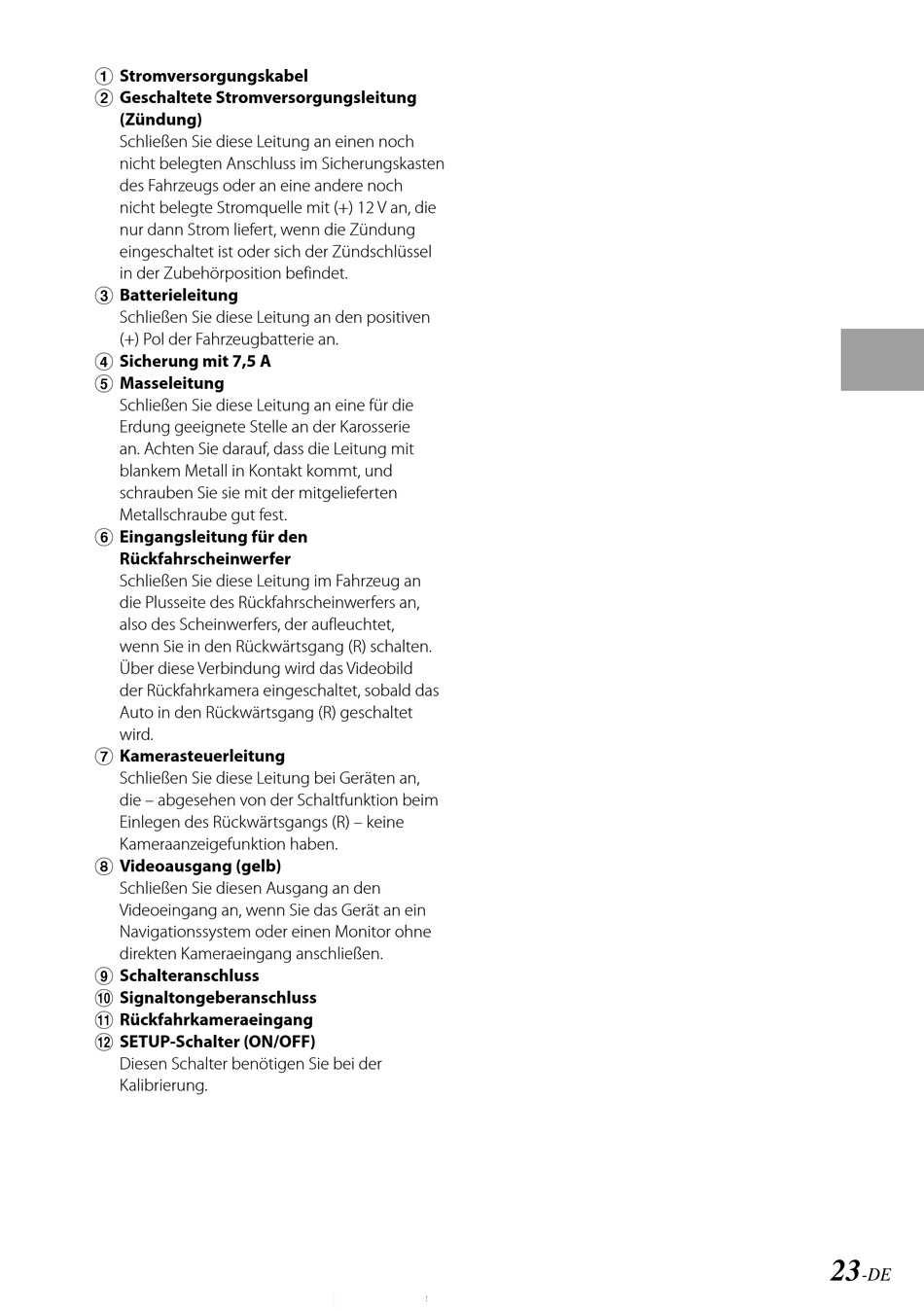

A Stromversorgungskabel
B Geschaltete Stromversorgungsleitung
(Zündung)
Schließen Sie diese Leitung an einen noch
nicht belegten Anschluss im Sicherungskasten
des Fahrzeugs oder an eine andere noch
nicht belegte Stromquelle mit (+) 12 V an, die
nur dann Strom liefert, wenn die Zündung
eingeschaltet ist oder sich der Zündschlüssel
in der Zubehörposition befindet.
C Batterieleitung
Schließen Sie diese Leitung an den positiven
(+) Pol der Fahrzeugbatterie an.
D Sicherung mit 7,5 A
E Masseleitung
Schließen Sie diese Leitung an eine für die
Erdung geeignete Stelle an der Karosserie
an. Achten Sie darauf, dass die Leitung mit
blankem Metall in Kontakt kommt, und
schrauben Sie sie mit der mitgelieferten
Metallschraube gut fest.
F Eingangsleitung für den
Rückfahrscheinwerfer
Schließen Sie diese Leitung im Fahrzeug an
die Plusseite des Rückfahrscheinwerfers an,
also des Scheinwerfers, der aufleuchtet,
wenn Sie in den Rückwärtsgang (R) schalten.
Über diese Verbindung wird das Videobild
der Rückfahrkamera eingeschaltet, sobald das
Auto in den Rückwärtsgang (R) geschaltet
wird.
G Kamerasteuerleitung
Schließen Sie diese Leitung bei Geräten an,
die – abgesehen von der Schaltfunktion beim
Einlegen des Rückwärtsgangs (R) – keine
Kameraanzeigefunktion haben.
H Videoausgang (gelb)
Schließen Sie diesen Ausgang an den
Videoeingang an, wenn Sie das Gerät an ein
Navigationssystem oder einen Monitor ohne
direkten Kameraeingang anschließen.
I Schalteranschluss
J Signaltongeberanschluss
K Rückfahrkameraeingang
L SETUP-Schalter (ON/OFF)
Diesen Schalter benötigen Sie bei der
Kalibrierung.
23
-DE
