Alpine KTX-H100 Bedienungsanleitung

Alpine KTX-H100 Bedienungsanleitung

Imprint sound manager kit for pxa-h100

Werbung

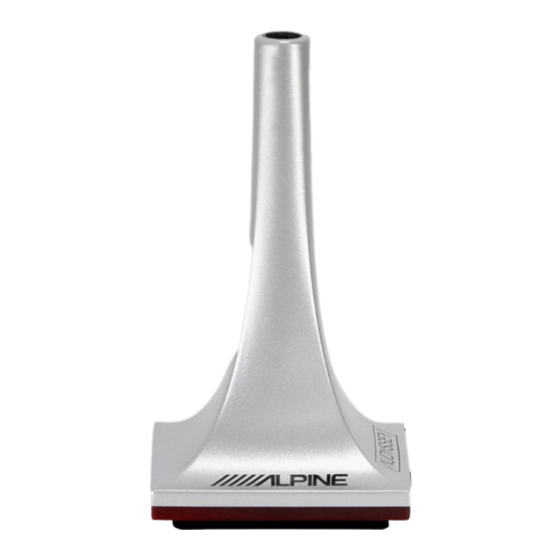

IMPRINT SOUND MANAGER KIT FOR PXA-H100
• OWNER'S MANUAL
Please read before using this
equipment.
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung
bitte vor Gebrauch des Gerätes.
• MODE D'EMPLOI
Veuillez lire avant d'utiliser cet
appareil.
• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.
• ISTRUZIONI PER L 'USO
Si prega di leggere prima di utilizzare
il attrezzatura.
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200
YAMAGATA (Wuxi) Co., Ltd.
Block 28-25, Changjiang Nanlu, WND, jiangsu, China
KTX-H100
ALPINE ELECTRONICS GmbH
Frankfurter Ring 117, 80807 München,
Germany
Phone 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
Fletchamstead Highway, Coventry CV4
9TW, U.K.
Phone 0870-33 33 763
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de
Gaulle Cedex, France
Phone 01-48638989
• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du
läsa igenom denna användarhandledning.
• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Прочтите настоящее руководство
перед началом использования
оборудования.
Viale C. Colombo 8, 20090 Trezzano
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
ALPINE ELECTRONICS (BENELUX) GmbH
ALPINE ITALIA S.p.A.
Sul Naviglio (MI), Italy
Phone 02-484781
Phone 945-283588
Leuvensesteenweg 510-B6,
1930 Zaventem, Belgium
Phone 02-725-13 15
Designed by ALPINE Japan
Printed in China (Y)
68-12118Z61-A
EN
DE
FR
ES
IT
SE
RU
CT
CS
JP

Werbung

loading

Inhaltszusammenfassung für Alpine KTX-H100

  • Seite 1 Phone 1-800-ALPINE-1 (1-800-257-4631) 9TW, U.K. Phone 945-283588 Phone 0870-33 33 763 ALPINE ELECTRONICS (BENELUX) GmbH ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD. ALPINE ELECTRONICS FRANCE S.A.R.L. Leuvensesteenweg 510-B6, 161-165 Princes Highway, Hallam (RCS PONTOISE B 338 101 280) 1930 Zaventem, Belgium Victoria 3803, Australia 98, Rue de la Belle Etoile, Z.I.
  • Seite 2 Si se activa IMPRINT SOUND MANAGER en la nueva versión del software, podrá seleccionar un dispositivo compatible con MultEQ en el menú desplegable. Si el dispositivo MultEQ utilizado para la medición no es ninguno de los que aparecen en el menú desplegable, significará que no puede realizar la medición. Quando IMPRINT SOUND MANAGER è...
  • Seite 3: Installation

    Zubehör CD-ROM USB-Kabel (5m) Messmikrofon für Sound- Kenndaten (3m) Installation Hinweise vor der Installation Installieren Sie das Programm IMPRINT SOUND MANAGER, bevor Sie den PXA-H100 an Ihren Computer anschließen Wird das Programm installiert, wenn der PXA-H100 bereits an den Computer angeschlossen ist, funktioniert das Programm möglicherweise nicht richtig.
  • Seite 4 Vor der Einstellung des MultEQ müssen alle anderen Systemanschlüsse vorgenommen worden sein und funktionieren. Installieren Sie die IMPRINT-kompatible Alpine-Haupteinheit (nach November 2007 erworben) und das PXA-H100 in dem Fahrzeug. • Nehmen Sie die korrekten Verbindungen vor. Weitere Informationen erhalten Sie in der Bedienungsanleitung des PXA-H100.
  • Seite 5 Überprüfen Sie alle Verbindungen und beginnen Sie mit der Einstellung des MultEQ. Vor der Einstellung von MultEQ WARNUNG Stellen Sie MultEQ nicht während der Fahrt ein. Stellen Sie MultEQ NIEMALS währen der Fahrt ein. Straßengeräusche und Vibrationen verhindern eine genaue Messung. Für eine genaue Einstellung von MultEQ ist die Position des Mikrofons und der Testton äußerst wichtig.
  • Seite 6 • Wenn die Klimaanlage oder die Heizung läuft, schalten Sie sie aus. Die Messung sollte nicht durchgeführt werden, wenn Geräusch von der Klimaanlage oder Heizung zu hören sind. Starten Sie den IMPRINT SOUND MANAGER, der auf dem Computer installiert ist und wählen Sie PXA-H100.
  • Seite 7 Wenn das Mikrofon aufgestellt ist, verlassen Sie das Fahrzeug und schließen alle Türen, Fenster und das Sonnendach. Starten Sie dann die Messung, indem Sie doppelt auf die Schaltfläche Measure auf dem IMPRINT SOUND MANAGER- Bildschirm klicken. Öffnen Sie die Türen erst, wenn „Complete“ auf dem Bildschirm angezeigt wird, der Signalton über die Lautsprecher ausgegeben wurde und die Sound-Kenndaten im Fahrzeug gemessen wurden.
  • Seite 8 Nachdem Sie die MultEQ-Einstellung abgeschlossen haben, trennen Sie das USB- Kabel vom PXA-H100. Genießen Sie nun das mit IMPRINT optimierte Klangerlebnis. Wenn Sie MultEQ mit dem neu eingestellten Alpine-Hauptgerät ein- und ausschalten, werden die Vorteile der neuen Einstellung deutlich. Weitere Informationen zur Bedienung der IMPRINT-kompatiblen Alpine-Haupteinheit finden Sie in der Bedienungsanleitung.
  • Seite 9: Liste Der Fehlermeldungen

    Liste der Fehlermeldungen Meldungs-ID Fehlermeldung Fehlercode: E001 „MultEQ Error: Der Kanal wurde als unerkannt gekennzeichnet und wird übersprungen.“ Fehlercode: E002 „MultEQ Error: Die ausgewählte Bass-Management-Konfiguration wird von diesem Gerät nicht unterstützt. Schlagen Sie bitte in der Bedienungsanleitung des Herstellers nach, um zu erfahren, welche Konfiguration gültig ist.“...
  • Seite 10 HAUPTEINHEIT-STÖRUNG MESSSTARTFEHLER Fehlercode: -5 HAUPTEINHEIT-MESSSTARTFEHLER Fehlermldg: M001 „Die Anwendung MultEQ Pro konnte nicht mit dem Gerät kommunizieren. Überprüfen Sie bitte die Konfiguration des ALPINE-Geräts und versuchen Sie es erneut.“ Fehlermldg: M002 „Das Gerät ist nicht ordnungsgemäß lizenziert.“ Fehlermldg: M003 „Mit dieser Aktion wird das Messsystem zurückgesetzt. Möchten Sie wirklich fortfahren?“...
