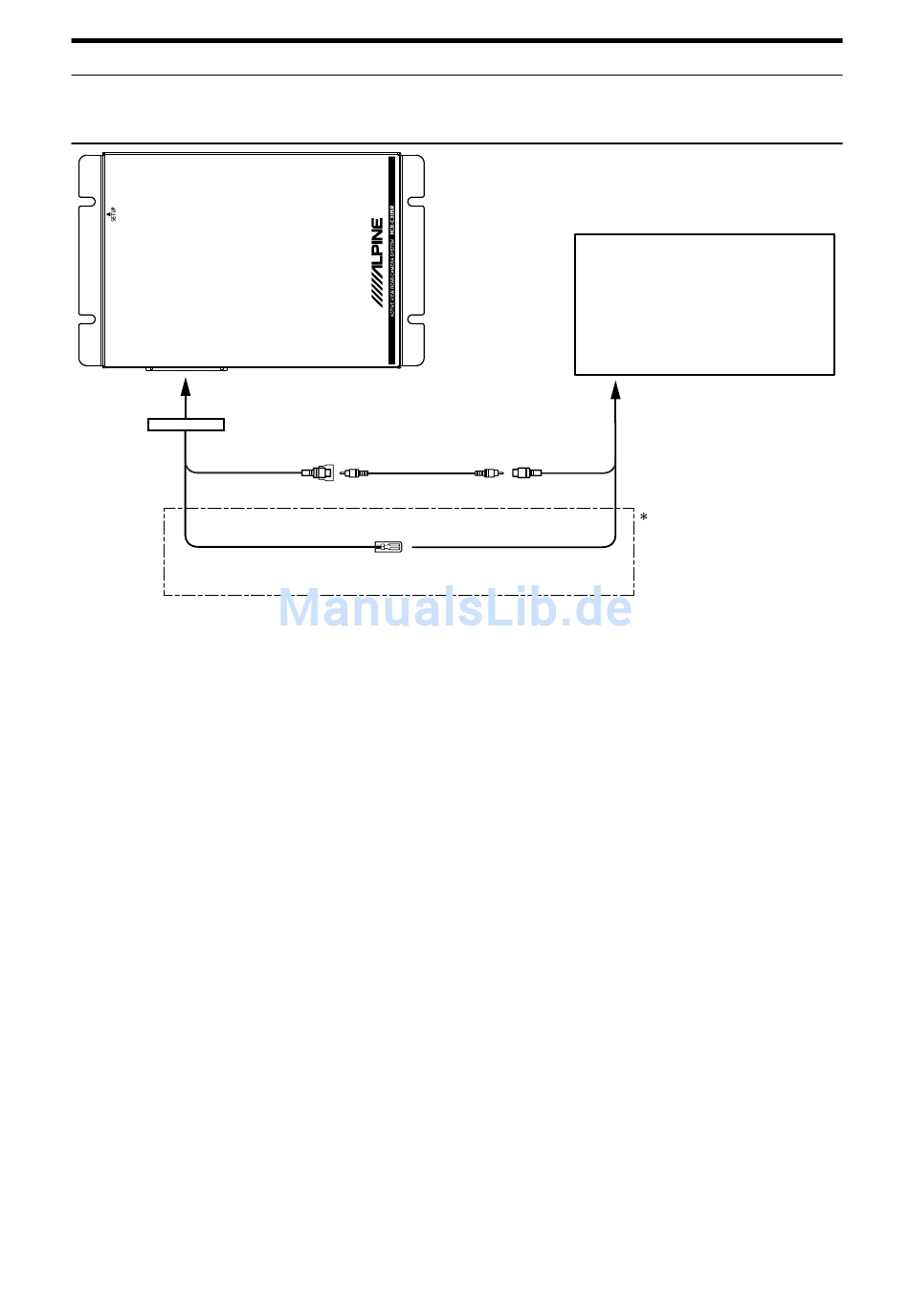

Systembeispiel
Anschließen an ein Gerät mit Cinch-Videoeingangsanschlüssen (RCA)
*
Nehmen Sie diesen Anschluss bei Geräten vor, bei denen die Kameraanzeige ausschließlich über die
Eingangsleitung für den Rückfahrscheinwerfer aktiviert wird.
•
Achten Sie beim Verlegen und Anordnen der Kabel im Fahrzeuginneren auf ausreichenden Abstand zu Bauteilen,
die heiß werden können oder beweglich sind.
•
Gehen Sie beim Anschließen der Kamera genau nach den Angaben in der Anschlussanleitung bzw. auf den
Aufklebern vor.
24
-DE
Videoausgang
Cinch-Verlängerungskabel
(RCA)
Gelb
Orange/Schwarz
Kamerasteuerleitung
Navigationssystem oder
Monitor (handelsübliches Gerät)
Videoeingang
Orange/Weiß
Eingangsleitung für den
Rückfahrscheinwerfer
