2

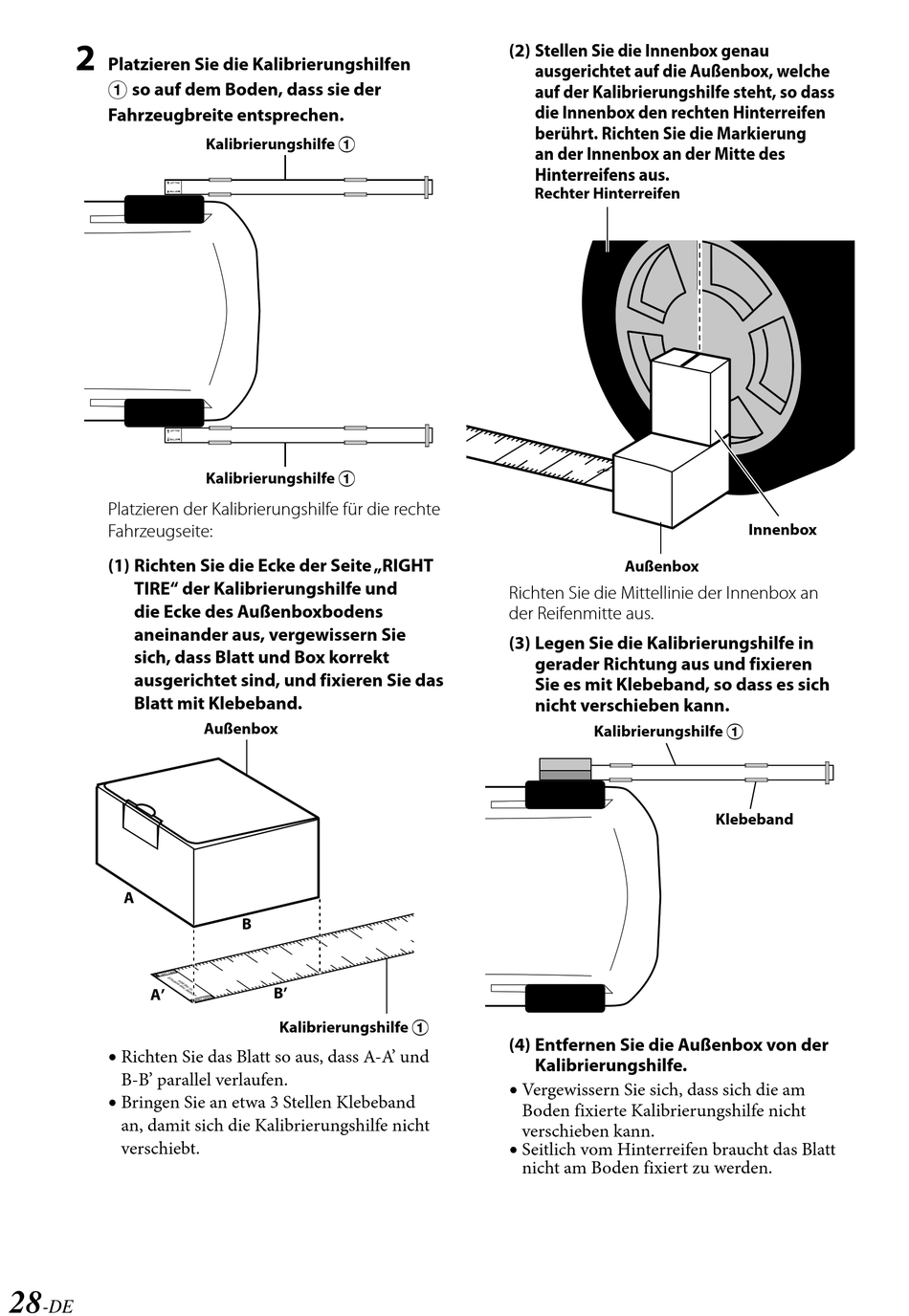

Platzieren Sie die Kalibrierungshilfen
A so auf dem Boden, dass sie der
Fahrzeugbreite entsprechen.
Platzieren der Kalibrierungshilfe für die rechte
Fahrzeugseite:
(1) Richten Sie die Ecke der Seite „RIGHT
TIRE" der Kalibrierungshilfe und
die Ecke des Außenboxbodens
aneinander aus, vergewissern Sie
sich, dass Blatt und Box korrekt
ausgerichtet sind, und fixieren Sie das
Blatt mit Klebeband.
A
A'
•
Richten Sie das Blatt so aus, dass A-A' und
B-B' parallel verlaufen.
•
Bringen Sie an etwa 3 Stellen Klebeband
an, damit sich die Kalibrierungshilfe nicht
verschiebt.
28
-DE
Kalibrierungshilfe A
Kalibrierungshilfe A
Außenbox
B
B'
Kalibrierungshilfe A
(2) Stellen Sie die Innenbox genau
ausgerichtet auf die Außenbox, welche
auf der Kalibrierungshilfe steht, so dass
die Innenbox den rechten Hinterreifen
berührt. Richten Sie die Markierung
an der Innenbox an der Mitte des
Hinterreifens aus.
Rechter Hinterreifen
Außenbox
Richten Sie die Mittellinie der Innenbox an
der Reifenmitte aus.
(3) Legen Sie die Kalibrierungshilfe in
gerader Richtung aus und fixieren
Sie es mit Klebeband, so dass es sich
nicht verschieben kann.
Kalibrierungshilfe A
(4) Entfernen Sie die Außenbox von der
Kalibrierungshilfe.
•
Vergewissern Sie sich, dass sich die am
Boden fixierte Kalibrierungshilfe nicht
verschieben kann.
•
Seitlich vom Hinterreifen braucht das Blatt
nicht am Boden fixiert zu werden.
Innenbox
Klebeband
