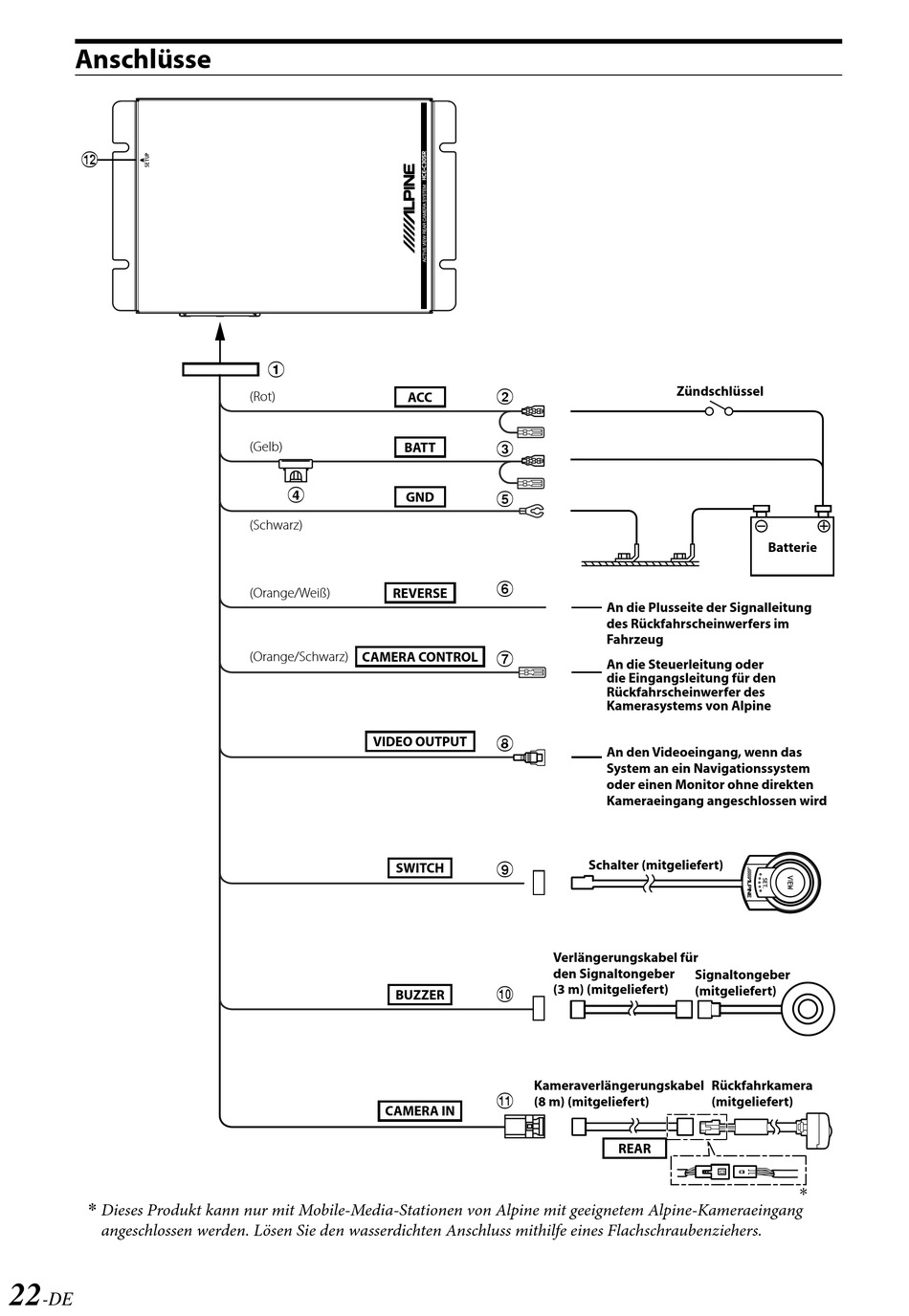

Anschlüsse
L
Dieses Produkt kann nur mit Mobile-Media-Stationen von Alpine mit geeignetem Alpine-Kameraeingang
*
angeschlossen werden. Lösen Sie den wasserdichten Anschluss mithilfe eines Flachschraubenziehers.
22
-DE
A
(Rot)
ACC
(Gelb)
BATT
D
GND
(Schwarz)
(Orange/Weiß)
REVERSE
(Orange/Schwarz)
CAMERA CONTROL
VIDEO OUTPUT
SWITCH
BUZZER
CAMERA IN
B
C
E
F
An die Plusseite der Signalleitung
des Rückfahrscheinwerfers im
Fahrzeug
G
An die Steuerleitung oder
die Eingangsleitung für den
Rückfahrscheinwerfer des
Kamerasystems von Alpine
H
An den Videoeingang, wenn das
System an ein Navigationssystem
oder einen Monitor ohne direkten
Kameraeingang angeschlossen wird
Schalter (mitgeliefert)
I
Verlängerungskabel für
den Signaltongeber
(3 m) (mitgeliefert)
J
Kameraverlängerungskabel
K
(8 m) (mitgeliefert)
REAR
Zündschlüssel
Batterie
Signaltongeber
(mitgeliefert)
Rückfahrkamera
(mitgeliefert)
