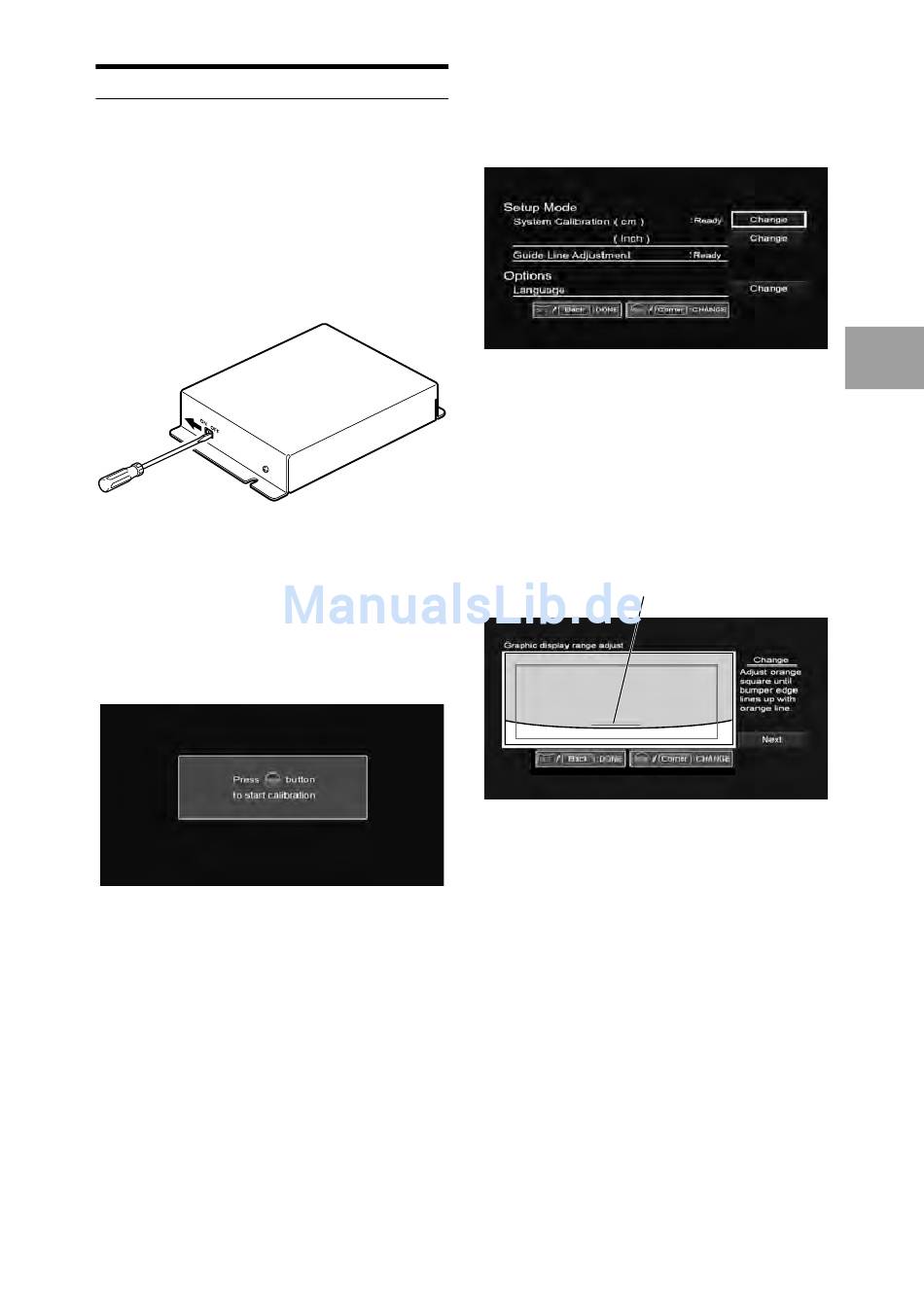

Durchführen der Kalibrierung
•
Nehmen Sie die Messungen sorgfältig vor und geben
Sie die Kalibrierungsdaten korrekt ein. Bei Fehlern
kann es zu Bildverzerrungen, einer irreführenden
Platzierung der Abstandslinien und einer
Verschlechterung bei der Objekterkennung kommen.
•
Wenn Sie das Fahrzeug während der Kalibrierung
mit dem Zündschlüssel ausschalten, werden die
Einstellungen nicht gespeichert.
1
Stellen Sie den SETUP-Schalter an der
Steuereinheit auf „ON".
2
Stellen Sie den Zündschlüssel auf ACC ON.
Das Kamerasystem schaltet sich im
Kalibrierungsmodus ein.
3
Rufen Sie den Kamerabildschirm auf und
drücken Sie VIEW.
•
Schlagen Sie dazu unter „Ein- und Ausschalten
der Rückfahrkamera" (Seite 15) nach.
Der Hauptmenübildschirm erscheint.
4
Drücken Sie VIEW, wählen Sie mit
„Change" die gewünschte Maßeinheit
(cm oder Inch) aus und drücken Sie SET.,
um die Funktion auszuführen.
Der Bildschirm „Graphic display range adjust"
erscheint.
•
Kalibrieren Sie nun das ausgewählte Gerät.
•
Wählen Sie unter „Language" auf dem
Hauptmenübildschirm die Option „Change",
um die Anzeigesprache für Texte auszuwählen.
Die Anleitung dazu finden Sie unter Schritt 19.
5
Drücken Sie SET., um den
Anzeigebereich einzustellen.
Linie, an der das Ende der Stoßstange
ausgerichtet werden muss
Stellen Sie den Anzeigebereich so ein, dass die
Stoßstange im orangefarbenen Einstellrahmen
erscheint. Die Stoßstange sollte etwa 10% des
umrahmten Bereichs einnehmen.
•
Wenn die Stoßstange zu viel Raum einnimmt
oder fast gar nicht zu sehen ist, korrigieren
Sie den Montagewinkel der Kamera auf
einen der auf Seite 18 angegebenen Winkel.
•
Befindet sich der Einstellrahmen ganz
unten, so wird im unteren Bildschirmbereich
unter Umständen der Bereich außerhalb
des Kamerasichtfeldes (Rand des schwarzen
Kreisbogens) angezeigt. Wenn Sie die
Anzeige dieses Bereichs außerhalb des
Kamerasichtfeldes stört, setzen Sie den
Einstellrahmen eine Stufe weiter nach oben.
6
Drücken Sie VIEW, wählen Sie „Next" und
drücken Sie SET., um die Funktion auszuführen.
Der Bildschirm „Input Camera Position" erscheint.
31
-DE
