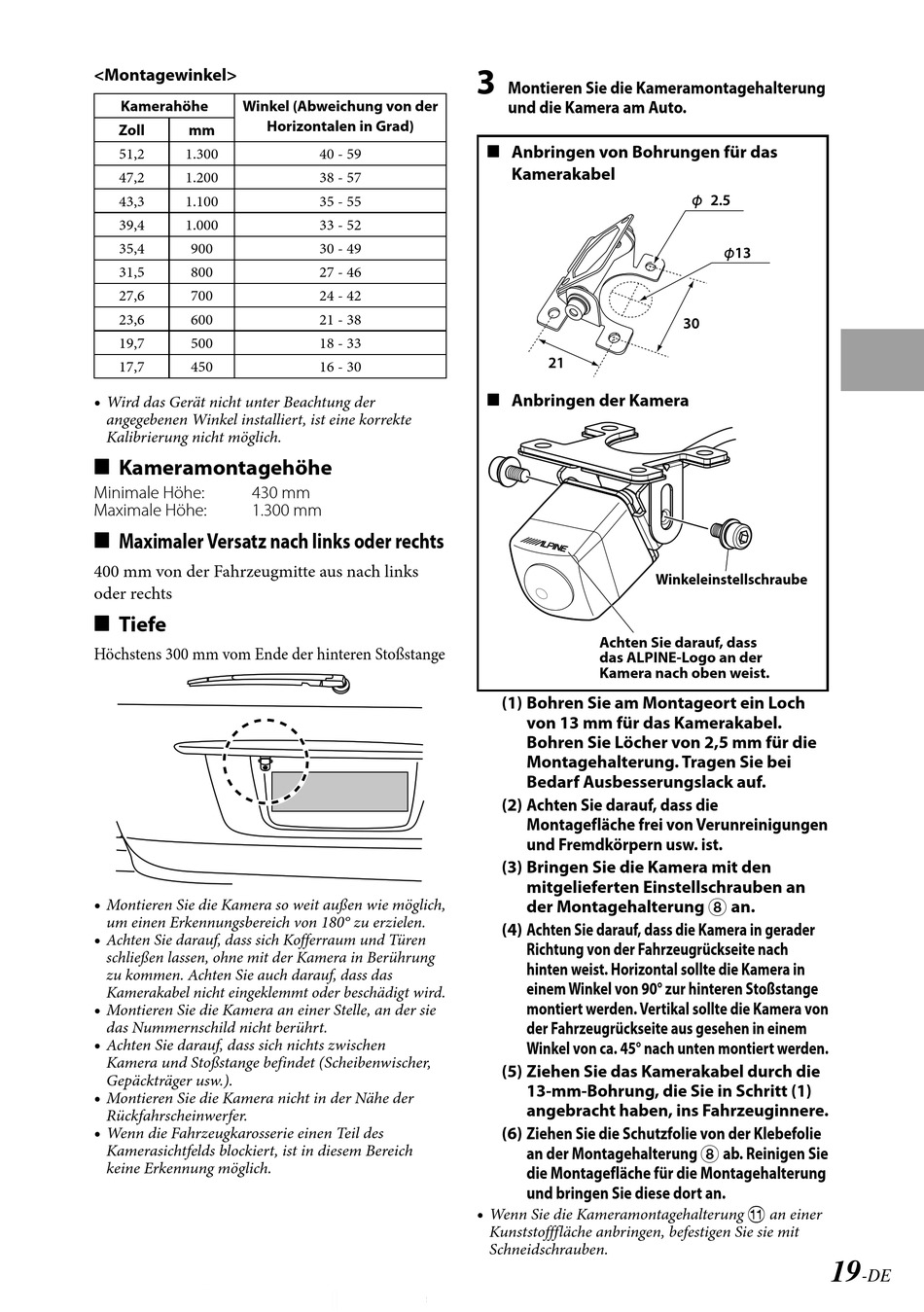

<Montagewinkel>
Kamerahöhe
Winkel (Abweichung von der
Horizontalen in Grad)
Zoll
mm
51,2
1.300
47,2
1.200
43,3
1.100
39,4
1.000
35,4
900
31,5
800
27,6
700
23,6
600
19,7
500
17,7
450
•
Wird das Gerät nicht unter Beachtung der
angegebenen Winkel installiert, ist eine korrekte
Kalibrierung nicht möglich.
e
Kameramontagehöhe
Minimale Höhe:
430 mm
Maximale Höhe:
1.300 mm
e
Maximaler Versatz nach links oder rechts
400 mm von der Fahrzeugmitte aus nach links
oder rechts
e
Tiefe
Höchstens 300 mm vom Ende der hinteren Stoßstange
•
Montieren Sie die Kamera so weit außen wie möglich,
um einen Erkennungsbereich von 180° zu erzielen.
•
Achten Sie darauf, dass sich Kofferraum und Türen
schließen lassen, ohne mit der Kamera in Berührung
zu kommen. Achten Sie auch darauf, dass das
Kamerakabel nicht eingeklemmt oder beschädigt wird.
•
Montieren Sie die Kamera an einer Stelle, an der sie
das Nummernschild nicht berührt.
•
Achten Sie darauf, dass sich nichts zwischen
Kamera und Stoßstange befindet (Scheibenwischer,
Gepäckträger usw.).
•
Montieren Sie die Kamera nicht in der Nähe der
Rückfahrscheinwerfer.
•
Wenn die Fahrzeugkarosserie einen Teil des
Kamerasichtfelds blockiert, ist in diesem Bereich
keine Erkennung möglich.
3
e
40 - 59
38 - 57
35 - 55
33 - 52
30 - 49
27 - 46
24 - 42
21 - 38
18 - 33
16 - 30
e
Wenn Sie die Kameramontagehalterung K an einer
•
Kunststofffläche anbringen, befestigen Sie sie mit
Schneidschrauben.
Montieren Sie die Kameramontagehalterung
und die Kamera am Auto.
Anbringen von Bohrungen für das
Kamerakabel
Anbringen der Kamera
Winkeleinstellschraube
Achten Sie darauf, dass
das ALPINE-Logo an der
Kamera nach oben weist.
(1) Bohren Sie am Montageort ein Loch
von 13 mm für das Kamerakabel.
Bohren Sie Löcher von 2,5 mm für die
Montagehalterung. Tragen Sie bei
Bedarf Ausbesserungslack auf.
(2) Achten Sie darauf, dass die
Montagefläche frei von Verunreinigungen
und Fremdkörpern usw. ist.
(3) Bringen Sie die Kamera mit den
mitgelieferten Einstellschrauben an
der Montagehalterung H an.
(4) Achten Sie darauf, dass die Kamera in gerader
Richtung von der Fahrzeugrückseite nach
hinten weist. Horizontal sollte die Kamera in
einem Winkel von 90° zur hinteren Stoßstange
montiert werden. Vertikal sollte die Kamera von
der Fahrzeugrückseite aus gesehen in einem
Winkel von ca. 45° nach unten montiert werden.
(5) Ziehen Sie das Kamerakabel durch die
13-mm-Bohrung, die Sie in Schritt (1)
angebracht haben, ins Fahrzeuginnere.
(6) Ziehen Sie die Schutzfolie von der Klebefolie
an der Montagehalterung H ab. Reinigen Sie
die Montagefläche für die Montagehalterung
und bringen Sie diese dort an.
19
-DE
