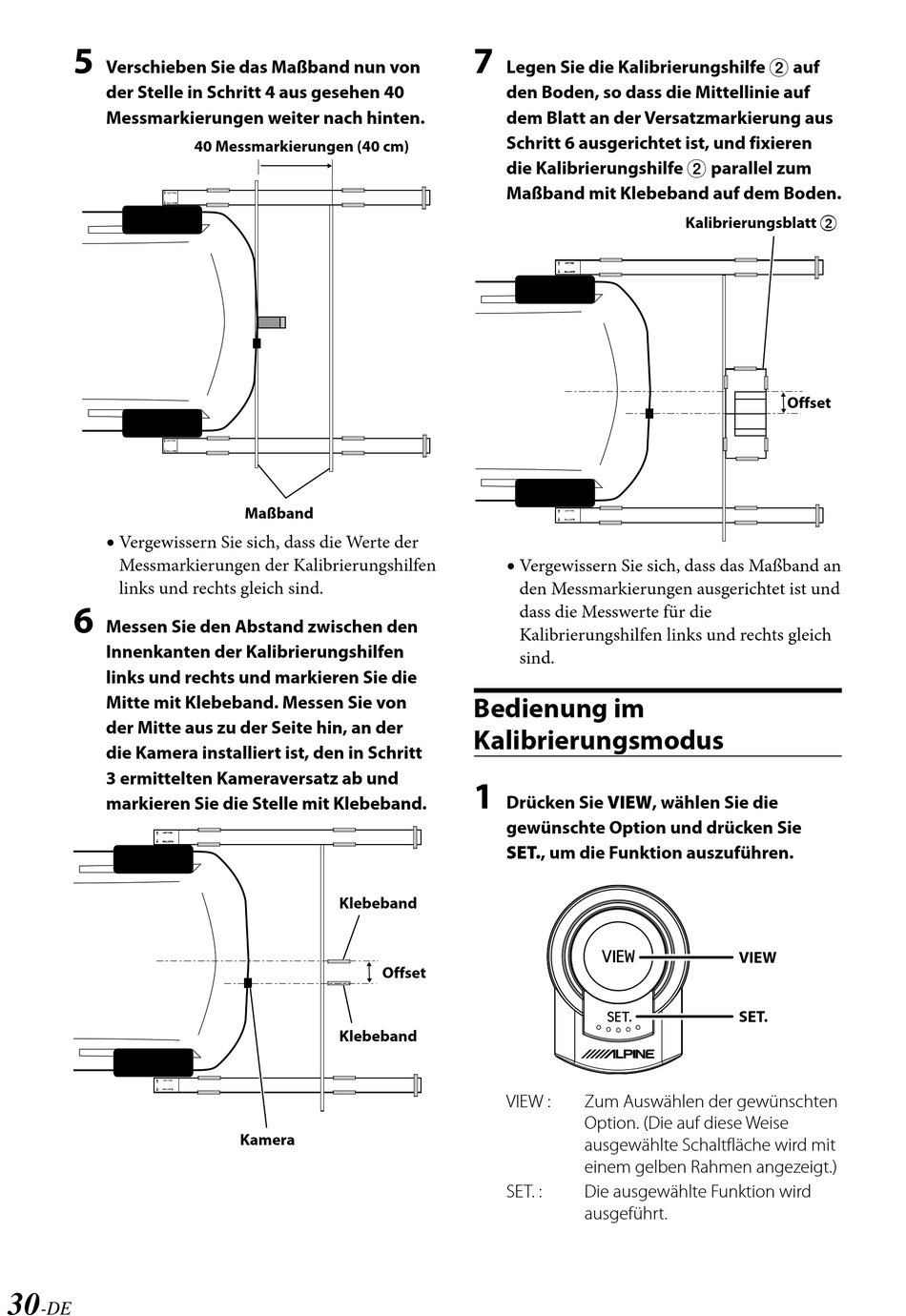

5
Verschieben Sie das Maßband nun von
der Stelle in Schritt 4 aus gesehen 40
Messmarkierungen weiter nach hinten.
•
Vergewissern Sie sich, dass die Werte der
Messmarkierungen der Kalibrierungshilfen
links und rechts gleich sind.
6
Messen Sie den Abstand zwischen den
Innenkanten der Kalibrierungshilfen
links und rechts und markieren Sie die
Mitte mit Klebeband. Messen Sie von
der Mitte aus zu der Seite hin, an der
die Kamera installiert ist, den in Schritt
3 ermittelten Kameraversatz ab und
markieren Sie die Stelle mit Klebeband.
30
-DE
40 Messmarkierungen (40 cm)
Maßband
Klebeband
Klebeband
Kamera
7
Legen Sie die Kalibrierungshilfe B auf
den Boden, so dass die Mittellinie auf
dem Blatt an der Versatzmarkierung aus
Schritt 6 ausgerichtet ist, und fixieren
die Kalibrierungshilfe B parallel zum
Maßband mit Klebeband auf dem Boden.
•
Vergewissern Sie sich, dass das Maßband an
den Messmarkierungen ausgerichtet ist und
dass die Messwerte für die
Kalibrierungshilfen links und rechts gleich
sind.
Bedienung im
Kalibrierungsmodus
1
Drücken Sie VIEW, wählen Sie die
gewünschte Option und drücken Sie
SET., um die Funktion auszuführen.
Offset
VIEW :
SET. :
Kalibrierungsblatt B
VIEW
SET.
Zum Auswählen der gewünschten
Option. (Die auf diese Weise
ausgewählte Schaltfläche wird mit
einem gelben Rahmen angezeigt.)
Die ausgewählte Funktion wird
ausgeführt.
Offset
