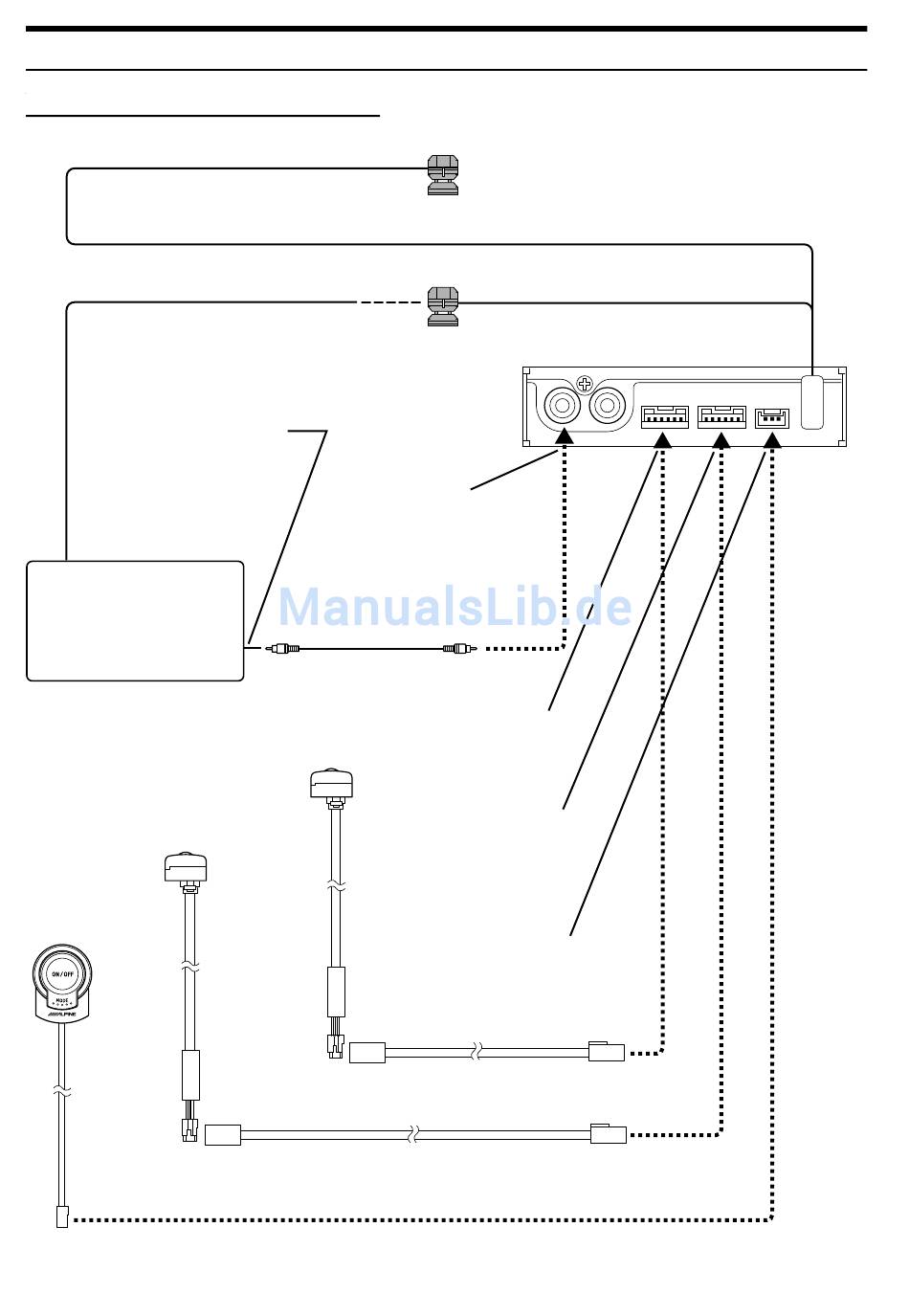

Systembeispiel
(1) Anschluss an einen Alpine-Monitor
Heckkamera-Eingangskabel
Heckkamera-Kabel
Eingangsanschluss
CAMERA
Bildschirm (separat erhältlich)
usw.
TOPVIEW REAR
CAMERA (HCE-C200R)
Schalter (im
Lieferumfang der HCE-
C200R enthalten)
12
-DE
(Orange/Weiß)
(Orange/Weiß)
Videoausgang
Cinch-Verlängerungskabel
(2 m; im Lieferumfang der
HCE-C200R enthalten)
TOPVIEW FRONT
CAMERA (HCE-C200F)
Kamera-Verlängerungskabel
(7 m; im Lieferumfang der
HCE-C200R enthalten)
---- An die Plusader des Rückfahrscheinwerfer-
kabels am Fahrzeug
Heckkamera-Ausgangskabel
Anschluss FRONT
CAMERA
Anschluss REAR
CAMERA
Anschluss
SWITCH
Kamera-Verlängerungskabel
(4 m; im Lieferumfang der
HCE-C200F enthalten)
(Orange/Schwarz)
