Einbauen Eines Nachgelagerten Druckers - Xerox DocuMate 4799 Benutzerhandbuch

Optionen, Wartung und Fehlerbehebung für den Scanner

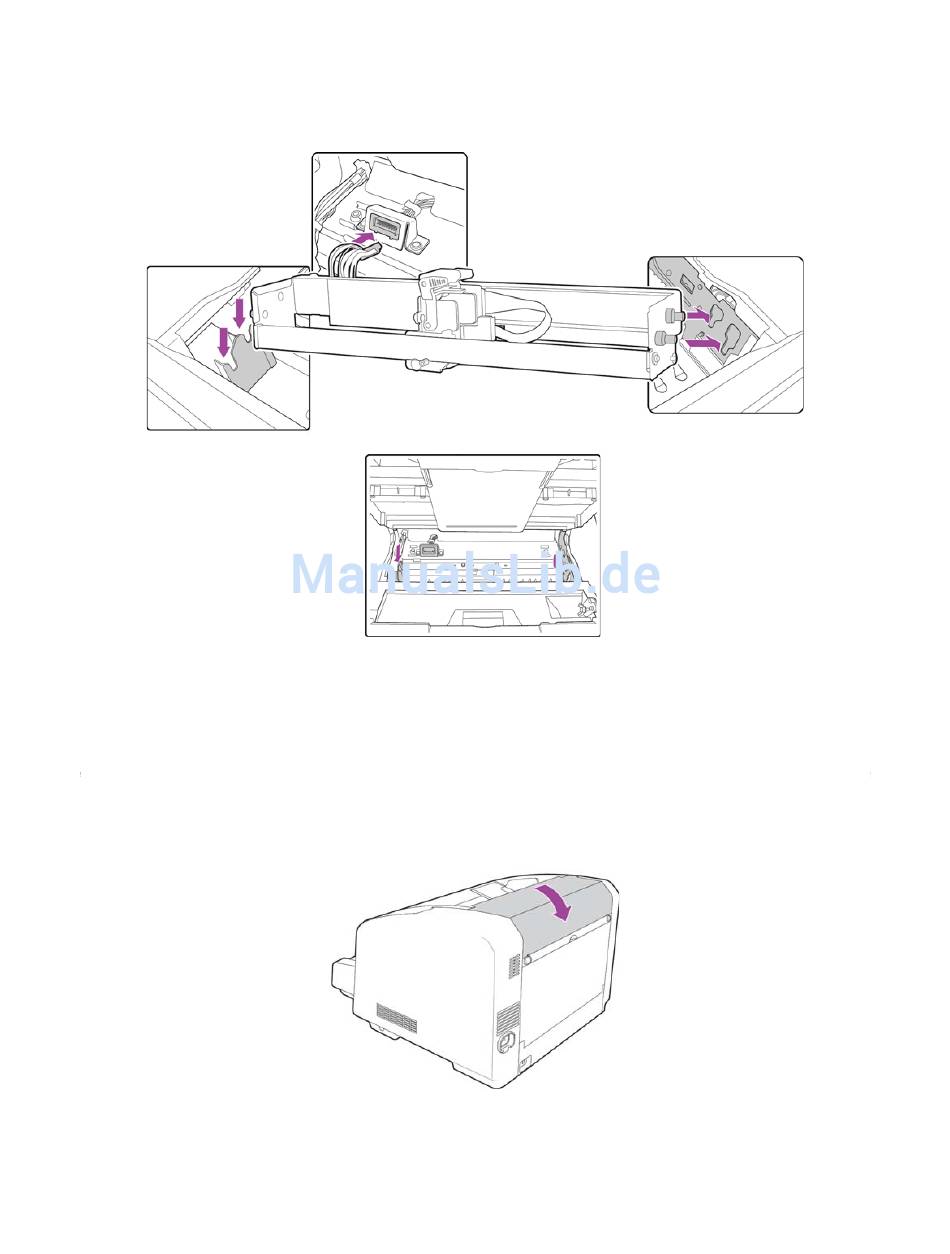

3. Setzen Sie die Stifte auf der rechten Seite der Druckereinheit in die Bohrungen am Scanner ein. Führen Sie
den Drucker abwärts in den Scanner, bis die Stifte auf der linken Seite an den Schlitzen im Scanner
ausgerichtet sind. Drücken Sie die Druckereinheit vorsichtig nach unten, bis diese einrastet.
4. Verbinden Sie das Kabel mit dem Anschluss am Scanner.
5. Schließen Sie die Klappe des vorgelagerten Druckers.

Einbauen eines nachgelagerten Druckers

1. Schalten Sie den Scanner aus.
2. Öffnen Sie die Klappe des nachgelagerten Druckers.
3. Verbinden Sie das Kabel mit dem Anschluss am Scanner.
Achten Sie darauf, die Führungsrippe am Stecker korrekt an der Führungsnut in der Buchse auszurichten.
9-180 ®
Xerox DocuMate
Benutzerhandbuch
®
4799
