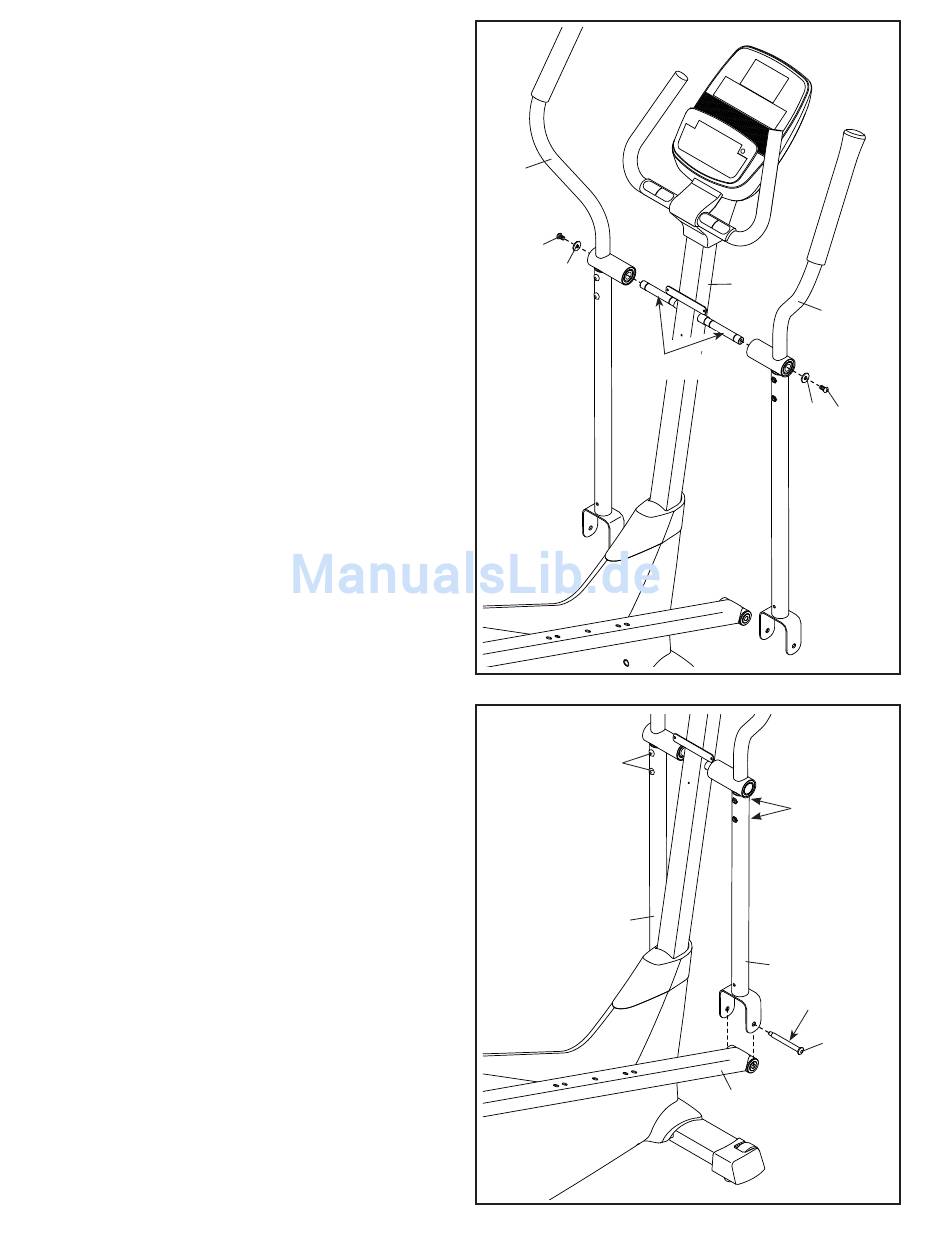

10. Schmieren Sie eine großzügige Menge des mit-
gelieferten Schmierfetts auf die Achsen auf den
Pfosten (2).
Richten Sie den linken und den rechten
Oberkörperarm (8, 9) so aus, wie abgebildet,
und schieben Sie diese auf die linke und die
rechte Seite des Pfostens (2) auf.
Befestigen Sie beide Oberkörperarme (8, 9) mit
je einer M8 x 20mm Schraube (80) und je einer
M8 Scheibe (33).
11. Tragen Sie eine kleine Menge Schmierfett auf
einen Ansatzbolzen (31) auf.
Während eine zweite Person das vordere
Ende der rechten Pedalschiene (49) innerhalb
der Klammer am rechten Oberkörperbein (6)
hochhält, schieben Sie den Ansatzbolzen (31)
durch das rechte Oberkörperbein und die rechte
Pedalschiene durch.
Ziehen Sie den Ansatzbolzen (31) an der ange-
schweißten Mutter am rechten Oberkörperbein
(6) fest.
Wiederholen Sie diesen Schritt, um die linke
Pedalschiene (nicht abgebildet) am linken
Oberkörperbein (6) zu befestigen.
Ziehen Sie die M8 x 45mm Bolzen (76) fest.
10
8
80
33
Schmiermittel
11
76
6
11
2
9
33 80
76
6
Schmiermittel
31
49
