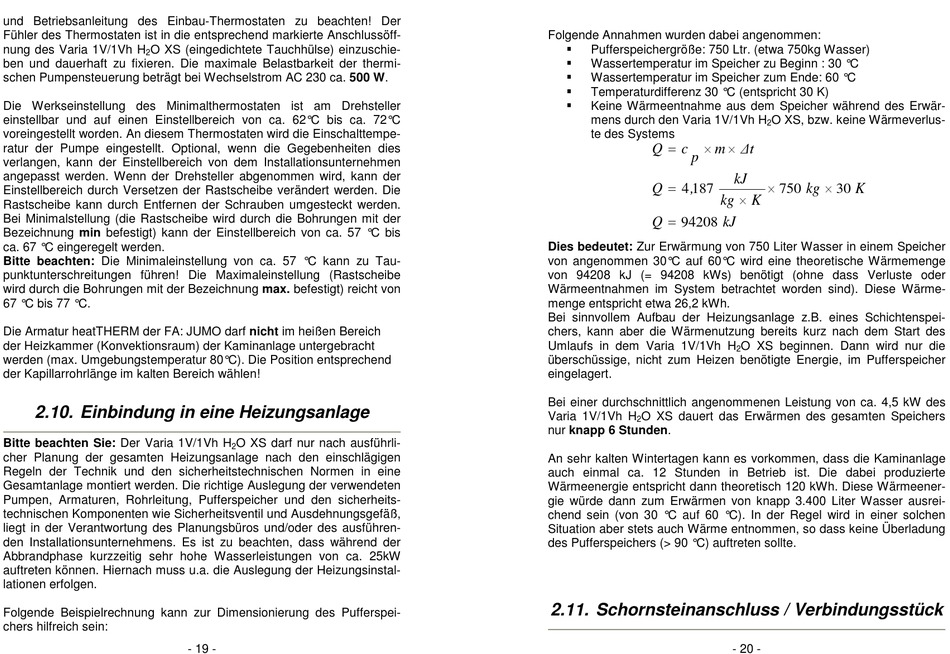

und Betriebsanleitung des Einbau-Thermostaten zu beachten! Der
Fühler des Thermostaten ist in die entsprechend markierte Anschlussöff-
nung des Varia 1V/1Vh H
O XS (eingedichtete Tauchhülse) einzuschie-
2
ben und dauerhaft zu fixieren. Die maximale Belastbarkeit der thermi-
schen Pumpensteuerung beträgt bei Wechselstrom AC 230 ca. 500 W.
Die Werkseinstellung des Minimalthermostaten ist am Drehsteller
einstellbar und auf einen Einstellbereich von ca. 62°C bis ca. 72°C
voreingestellt worden. An diesem Thermostaten wird die Einschalttempe-
ratur der Pumpe eingestellt. Optional, wenn die Gegebenheiten dies
verlangen, kann der Einstellbereich von dem Installationsunternehmen
angepasst werden. Wenn der Drehsteller abgenommen wird, kann der
Einstellbereich durch Versetzen der Rastscheibe verändert werden. Die
Rastscheibe kann durch Entfernen der Schrauben umgesteckt werden.
Bei Minimalstellung (die Rastscheibe wird durch die Bohrungen mit der
Bezeichnung min befestigt) kann der Einstellbereich von ca. 57 °C bis
ca. 67 °C eingeregelt werden.
Bitte beachten: Die Minimaleinstellung von ca. 57 °C kann zu Tau-
punktunterschreitungen führen! Die Maximaleinstellung (Rastscheibe
wird durch die Bohrungen mit der Bezeichnung max. befestigt) reicht von
67 °C bis 77 °C.
Die Armatur heatTHERM der FA: JUMO darf nicht im heißen Bereich
der Heizkammer (Konvektionsraum) der Kaminanlage untergebracht
werden (max. Umgebungstemperatur 80°C). Die Position entsprechend
der Kapillarrohrlänge im kalten Bereich wählen!
2.10. Einbindung in eine Heizungsanlage
Bitte beachten Sie: Der Varia 1V/1Vh H
cher Planung der gesamten Heizungsanlage nach den einschlägigen
Regeln der Technik und den sicherheitstechnischen Normen in eine
Gesamtanlage montiert werden. Die richtige Auslegung der verwendeten
Pumpen, Armaturen, Rohrleitung, Pufferspeicher und den sicherheits-
technischen Komponenten wie Sicherheitsventil und Ausdehnungsgefäß,
liegt in der Verantwortung des Planungsbüros und/oder des ausführen-
den Installationsunternehmens. Es ist zu beachten, dass während der
Abbrandphase kurzzeitig sehr hohe Wasserleistungen von ca. 25kW
auftreten können. Hiernach muss u.a. die Auslegung der Heizungsinstal-
lationen erfolgen.
Folgende Beispielrechnung kann zur Dimensionierung des Pufferspei-
chers hilfreich sein:
O XS darf nur nach ausführli-
2
- 19 -
Folgende Annahmen wurden dabei angenommen:
Pufferspeichergröße: 750 Ltr. (etwa 750kg Wasser)
Wassertemperatur im Speicher zu Beginn : 30 °C
Wassertemperatur im Speicher zum Ende: 60 °C
Temperaturdifferenz 30 °C (entspricht 30 K)
Keine Wärmeentnahme aus dem Speicher während des Erwär-
mens durch den Varia 1V/1Vh H
te des Systems
Q
c
m
p
Q
4
,
187
kg
Q
94208
kJ
Dies bedeutet: Zur Erwärmung von 750 Liter Wasser in einem Speicher
von angenommen 30°C auf 60°C wird eine theoretische Wärmemenge
von 94208 kJ (= 94208 kWs) benötigt (ohne dass Verluste oder
Wärmeentnahmen im System betrachtet worden sind). Diese Wärme-
menge entspricht etwa 26,2 kWh.
Bei sinnvollem Aufbau der Heizungsanlage z.B. eines Schichtenspei-
chers, kann aber die Wärmenutzung bereits kurz nach dem Start des
Umlaufs in dem Varia 1V/1Vh H
überschüssige, nicht zum Heizen benötigte Energie, im Pufferspeicher
eingelagert.
Bei einer durchschnittlich angenommenen Leistung von ca. 4,5 kW des
Varia 1V/1Vh H
O XS dauert das Erwärmen des gesamten Speichers
2
nur knapp 6 Stunden.
An sehr kalten Wintertagen kann es vorkommen, dass die Kaminanlage
auch einmal ca. 12 Stunden in Betrieb ist. Die dabei produzierte
Wärmeenergie entspricht dann theoretisch 120 kWh. Diese Wärmeener-
gie würde dann zum Erwärmen von knapp 3.400 Liter Wasser ausrei-
chend sein (von 30 °C auf 60 °C). In der Regel wird in einer solchen
Situation aber stets auch Wärme entnommen, so dass keine Überladung
des Pufferspeichers (> 90 °C) auftreten sollte.
2.11. Schornsteinanschluss / Verbindungsstück
O XS, bzw. keine Wärmeverlus-
2
Δt
kJ
750
kg
30
K
K
O XS beginnen. Dann wird nur die
2
