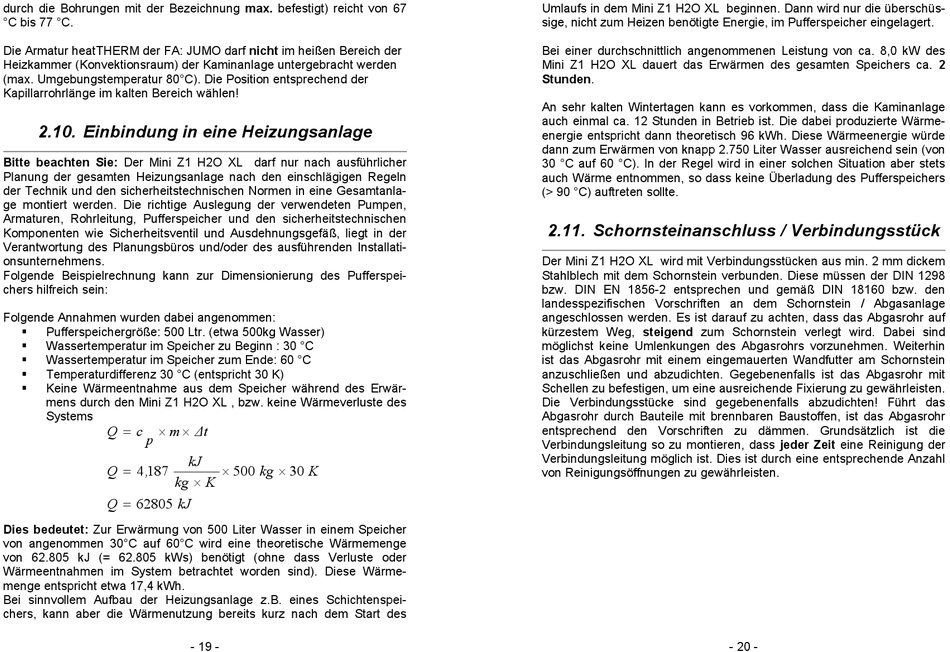

durch die Bohrungen mit der Bezeichnung max. befestigt) reicht von 67
°C bis 77 °C.
Die Armatur heatTHERM der FA: JUMO darf nicht im heißen Bereich der
Heizkammer (Konvektionsraum) der Kaminanlage untergebracht werden
(max. Umgebungstemperatur 80°C). Die Position entsprechend der
Kapillarrohrlänge im kalten Bereich wählen!

2.10. Einbindung in eine Heizungsanlage

Bitte beachten Sie: Der Mini Z1 H2O XL darf nur nach ausführlicher
Planung der gesamten Heizungsanlage nach den einschlägigen Regeln
der Technik und den sicherheitstechnischen Normen in eine Gesamtanla-
ge montiert werden. Die richtige Auslegung der verwendeten Pumpen,
Armaturen, Rohrleitung, Pufferspeicher und den sicherheitstechnischen
Komponenten wie Sicherheitsventil und Ausdehnungsgefäß, liegt in der
Verantwortung des Planungsbüros und/oder des ausführenden Installati-
onsunternehmens.
Folgende Beispielrechnung kann zur Dimensionierung des Pufferspei-
chers hilfreich sein:
Folgende Annahmen wurden dabei angenommen:
 Pufferspeichergröße: 500 Ltr. (etwa 500kg Wasser)
 Wassertemperatur im Speicher zu Beginn : 30 °C
 Wassertemperatur im Speicher zum Ende: 60 °C
 Temperaturdifferenz 30 °C (entspricht 30 K)
 Keine Wärmeentnahme aus dem Speicher während des Erwär-
mens durch den Mini Z1 H2O XL , bzw. keine Wärmeverluste des
Systems
  
Q c m
p

Q 4 , 187
kg

Q 62805 kJ
Dies bedeutet: Zur Erwärmung von 500 Liter Wasser in einem Speicher
von angenommen 30°C auf 60°C wird eine theoretische Wärmemenge
von 62.805 kJ (= 62.805 kWs) benötigt (ohne dass Verluste oder
Wärmeentnahmen im System betrachtet worden sind). Diese Wärme-
menge entspricht etwa 17,4 kWh.
Bei sinnvollem Aufbau der Heizungsanlage z.B. eines Schichtenspei-
chers, kann aber die Wärmenutzung bereits kurz nach dem Start des
Δt
kJ
 
500 kg 30 K

K
- 19 -
Umlaufs in dem Mini Z1 H2O XL beginnen. Dann wird nur die überschüs-
sige, nicht zum Heizen benötigte Energie, im Pufferspeicher eingelagert.
Bei einer durchschnittlich angenommenen Leistung von ca. 8,0 kW des
Mini Z1 H2O XL dauert das Erwärmen des gesamten Speichers ca. 2
Stunden.
An sehr kalten Wintertagen kann es vorkommen, dass die Kaminanlage
auch einmal ca. 12 Stunden in Betrieb ist. Die dabei produzierte Wärme-
energie entspricht dann theoretisch 96 kWh. Diese Wärmeenergie würde
dann zum Erwärmen von knapp 2.750 Liter Wasser ausreichend sein (von
30 °C auf 60 °C). In der Regel wird in einer solchen Situation aber stets
auch Wärme entnommen, so dass keine Überladung des Pufferspeichers
(> 90 °C) auftreten sollte.
2.11. Schornsteinanschluss / Verbindungsstück
Der Mini Z1 H2O XL wird mit Verbindungsstücken aus min. 2 mm dickem
Stahlblech mit dem Schornstein verbunden. Diese müssen der DIN 1298
bzw. DIN EN 1856-2 entsprechen und gemäß DIN 18160 bzw. den
landesspezifischen Vorschriften an dem Schornstein / Abgasanlage
angeschlossen werden. Es ist darauf zu achten, dass das Abgasrohr auf
kürzestem Weg, steigend zum Schornstein verlegt wird. Dabei sind
möglichst keine Umlenkungen des Abgasrohrs vorzunehmen. Weiterhin
ist das Abgasrohr mit einem eingemauerten Wandfutter am Schornstein
anzuschließen und abzudichten. Gegebenenfalls ist das Abgasrohr mit
Schellen zu befestigen, um eine ausreichende Fixierung zu gewährleisten.
Die Verbindungsstücke sind gegebenenfalls abzudichten! Führt das
Abgasrohr durch Bauteile mit brennbaren Baustoffen, ist das Abgasrohr
entsprechend den Vorschriften zu dämmen. Grundsätzlich ist die
Verbindungsleitung so zu montieren, dass jeder Zeit eine Reinigung der
Verbindungsleitung möglich ist. Dies ist durch eine entsprechende Anzahl
von Reinigungsöffnungen zu gewährleisten.
- 20 -
