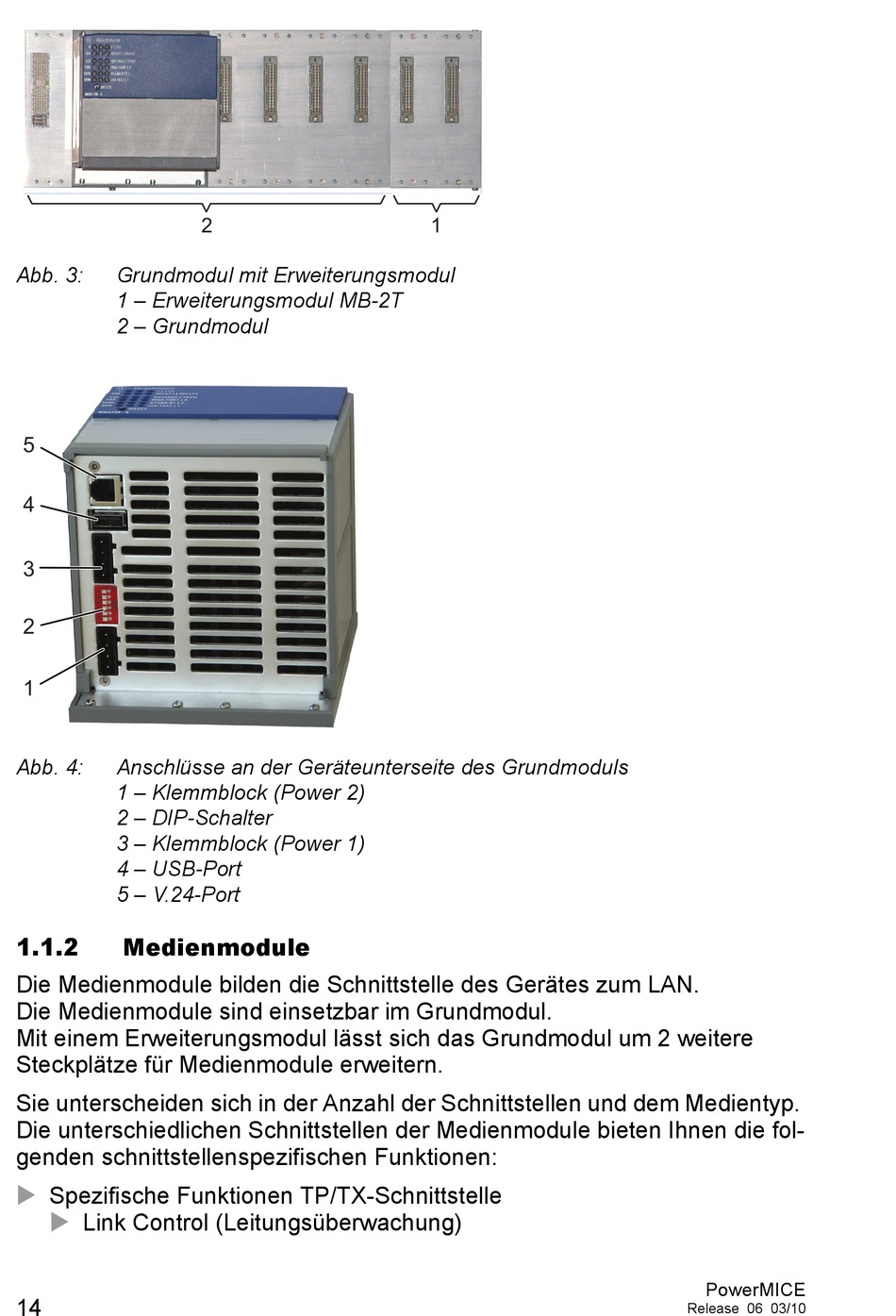

Abb. 3: Grundmodul mit Erweiterungsmodul
1 – Erweiterungsmodul MB-2T
2 – Grundmodul
5
4
3
2
1
Abb. 4: Anschlüsse an der Geräteunterseite des Grundmoduls
1 – Klemmblock (Power 2)
2 – DIP-Schalter
3 – Klemmblock (Power 1)
4 – USB-Port
5 – V.24-Port
1.1.2

Medienmodule

Die Medienmodule bilden die Schnittstelle des Gerätes zum LAN.
Die Medienmodule sind einsetzbar im Grundmodul.
Mit einem Erweiterungsmodul lässt sich das Grundmodul um 2 weitere
Steckplätze für Medienmodule erweitern.
Sie unterscheiden sich in der Anzahl der Schnittstellen und dem Medientyp.
Die unterschiedlichen Schnittstellen der Medienmodule bieten Ihnen die fol-
genden schnittstellenspezifischen Funktionen:
 Spezifische Funktionen TP/TX-Schnittstelle

Link Control (Leitungsüberwachung)
