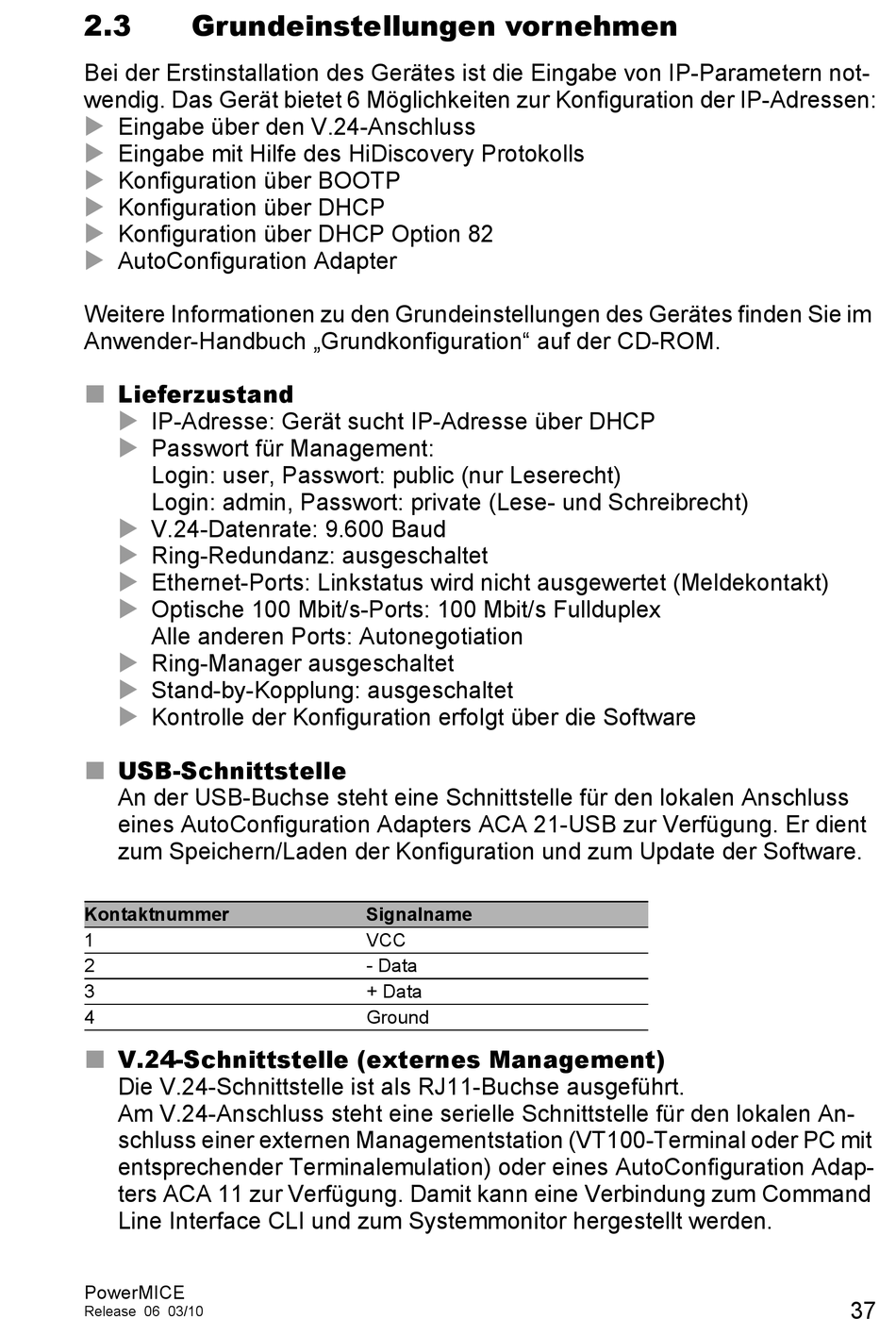

2.3

Grundeinstellungen vornehmen

Bei der Erstinstallation des Gerätes ist die Eingabe von IP-Parametern not-
wendig. Das Gerät bietet 6 Möglichkeiten zur Konfiguration der IP-Adressen:

Eingabe über den V.24-Anschluss
 Eingabe mit Hilfe des HiDiscovery Protokolls

Konfiguration über BOOTP

Konfiguration über DHCP

Konfiguration über DHCP Option 82

AutoConfiguration Adapter
Weitere Informationen zu den Grundeinstellungen des Gerätes finden Sie im
Anwender-Handbuch „Grundkonfiguration" auf der CD-ROM.

Lieferzustand



IP-Adresse: Gerät sucht IP-Adresse über DHCP

Passwort für Management:
Login: user, Passwort: public (nur Leserecht)
Login: admin, Passwort: private (Lese- und Schreibrecht)
 V.24-Datenrate: 9.600 Baud

Ring-Redundanz: ausgeschaltet
 Ethernet-Ports: Linkstatus wird nicht ausgewertet (Meldekontakt)

Optische 100 Mbit/s-Ports: 100 Mbit/s Fullduplex
Alle anderen Ports: Autonegotiation

Ring-Manager ausgeschaltet
 Stand-by-Kopplung: ausgeschaltet
 Kontrolle der Konfiguration erfolgt über die Software

USB-Schnittstelle


An der USB-Buchse steht eine Schnittstelle für den lokalen Anschluss
eines AutoConfiguration Adapters ACA 21-USB zur Verfügung. Er dient
zum Speichern/Laden der Konfiguration und zum Update der Software.
Kontaktnummer
1
2
3
4
V.24-Schnittstelle (externes Management)

Die V.24-Schnittstelle ist als RJ11-Buchse ausgeführt.
Am V.24-Anschluss steht eine serielle Schnittstelle für den lokalen An-
schluss einer externen Managementstation (VT100-Terminal oder PC mit
entsprechender Terminalemulation) oder eines AutoConfiguration Adap-
ters ACA 11 zur Verfügung. Damit kann eine Verbindung zum Command
Line Interface CLI und zum Systemmonitor hergestellt werden.
PowerMICE
Release 06 03/10
Signalname
VCC
- Data
+ Data
Ground
37
