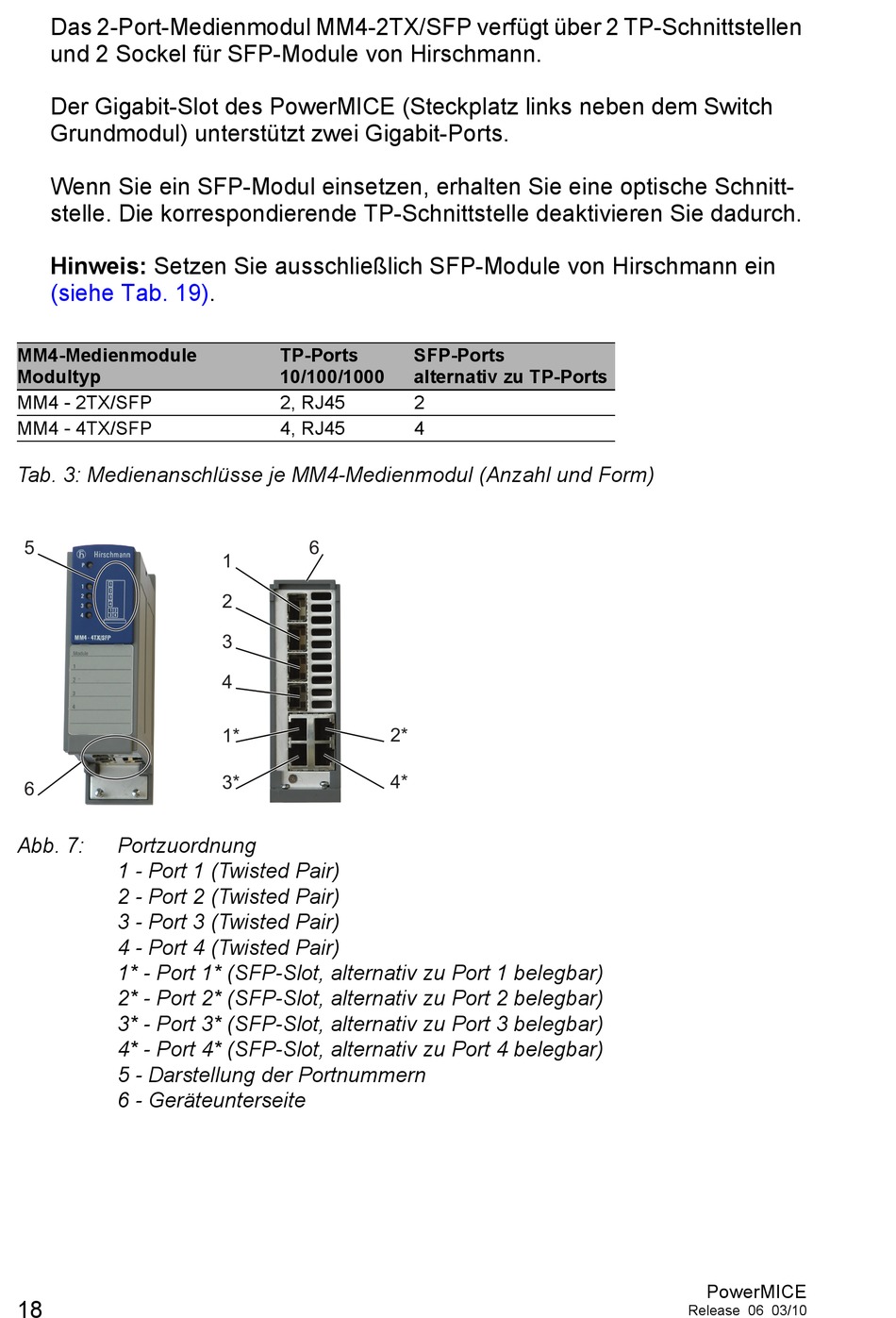

Das 2-Port-Medienmodul MM4-2TX/SFP verfügt über 2 TP-Schnittstellen
und 2 Sockel für SFP-Module von Hirschmann.
Der Gigabit-Slot des PowerMICE (Steckplatz links neben dem Switch
Grundmodul) unterstützt zwei Gigabit-Ports.
Wenn Sie ein SFP-Modul einsetzen, erhalten Sie eine optische Schnitt-
stelle. Die korrespondierende TP-Schnittstelle deaktivieren Sie dadurch.
Hinweis: Setzen Sie ausschließlich SFP-Module von Hirschmann ein
(siehe Tab. 19).
MM4-Medienmodule
Modultyp
MM4 - 2TX/SFP
MM4 - 4TX/SFP
Tab. 3: Medienanschlüsse je MM4-Medienmodul (Anzahl und Form)
5
6
Abb. 7: Portzuordnung
1 - Port 1 (Twisted Pair)
2 - Port 2 (Twisted Pair)
3 - Port 3 (Twisted Pair)
4 - Port 4 (Twisted Pair)
1* - Port 1* (SFP-Slot, alternativ zu Port 1 belegbar)
2* - Port 2* (SFP-Slot, alternativ zu Port 2 belegbar)
3* - Port 3* (SFP-Slot, alternativ zu Port 3 belegbar)
4* - Port 4* (SFP-Slot, alternativ zu Port 4 belegbar)
5 - Darstellung der Portnummern
6 - Geräteunterseite
18
TP-Ports
10/100/1000
2, RJ45
4, RJ45
6
1
2
3
4
1*
3*





SFP-Ports
alternativ zu TP-Ports
2
4
2*
4*





