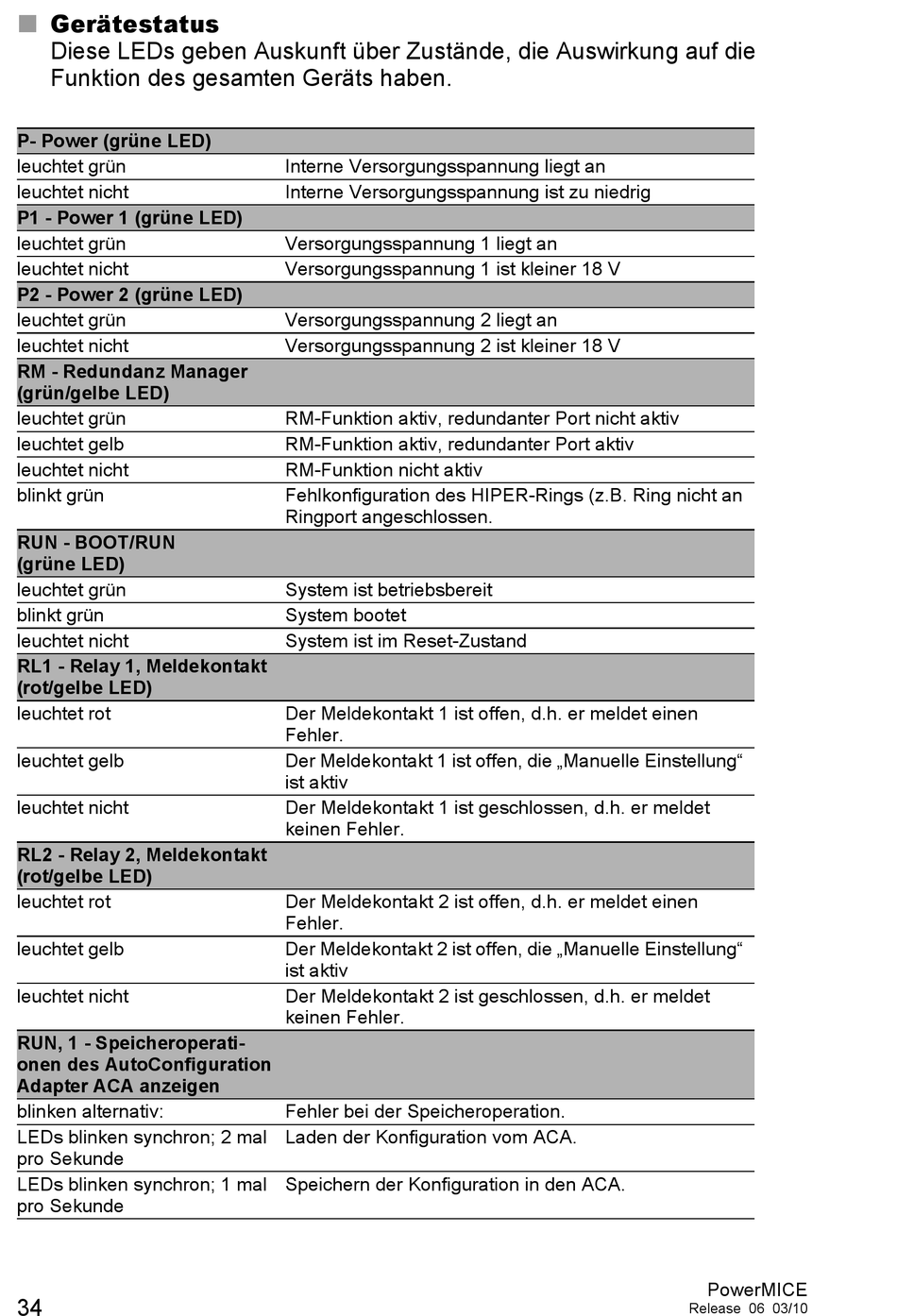

Gerätestatus

Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die
Funktion des gesamten Geräts haben.
P- Power (grüne LED)
leuchtet grün
leuchtet nicht
P1 - Power 1 (grüne LED)
leuchtet grün
leuchtet nicht
P2 - Power 2 (grüne LED)
leuchtet grün
leuchtet nicht
RM - Redundanz Manager
(grün/gelbe LED)
leuchtet grün
leuchtet gelb
leuchtet nicht
blinkt grün
RUN - BOOT/RUN 
(grüne LED)
leuchtet grün
blinkt grün
leuchtet nicht
RL1 - Relay 1, Meldekontakt 
(rot/gelbe LED)
leuchtet rot
leuchtet gelb
leuchtet nicht
RL2 - Relay 2, Meldekontakt 
(rot/gelbe LED)
leuchtet rot
leuchtet gelb
leuchtet nicht
RUN, 1 - Speicheroperati-
onen des AutoConfiguration
Adapter ACA anzeigen
blinken alternativ:
LEDs blinken synchron; 2 mal
pro Sekunde
LEDs blinken synchron; 1 mal
pro Sekunde
34
Interne Versorgungsspannung liegt an
Interne Versorgungsspannung ist zu niedrig
Versorgungsspannung 1 liegt an
Versorgungsspannung 1 ist kleiner 18 V
Versorgungsspannung 2 liegt an
Versorgungsspannung 2 ist kleiner 18 V
RM-Funktion aktiv, redundanter Port nicht aktiv
RM-Funktion aktiv, redundanter Port aktiv
RM-Funktion nicht aktiv
Fehlkonfiguration des HIPER-Rings (z.B. Ring nicht an
Ringport angeschlossen.
System ist betriebsbereit
System bootet
System ist im Reset-Zustand
Der Meldekontakt 1 ist offen, d.h. er meldet einen
Fehler.
Der Meldekontakt 1 ist offen, die „Manuelle Einstellung"
ist aktiv
Der Meldekontakt 1 ist geschlossen, d.h. er meldet 
keinen Fehler.
Der Meldekontakt 2 ist offen, d.h. er meldet einen 
Fehler.
Der Meldekontakt 2 ist offen, die „Manuelle Einstellung"
ist aktiv
Der Meldekontakt 2 ist geschlossen, d.h. er meldet 
keinen Fehler.
Fehler bei der Speicheroperation.
Laden der Konfiguration vom ACA.
Speichern der Konfiguration in den ACA.
PowerMICE
Release 06 03/10
