5
6

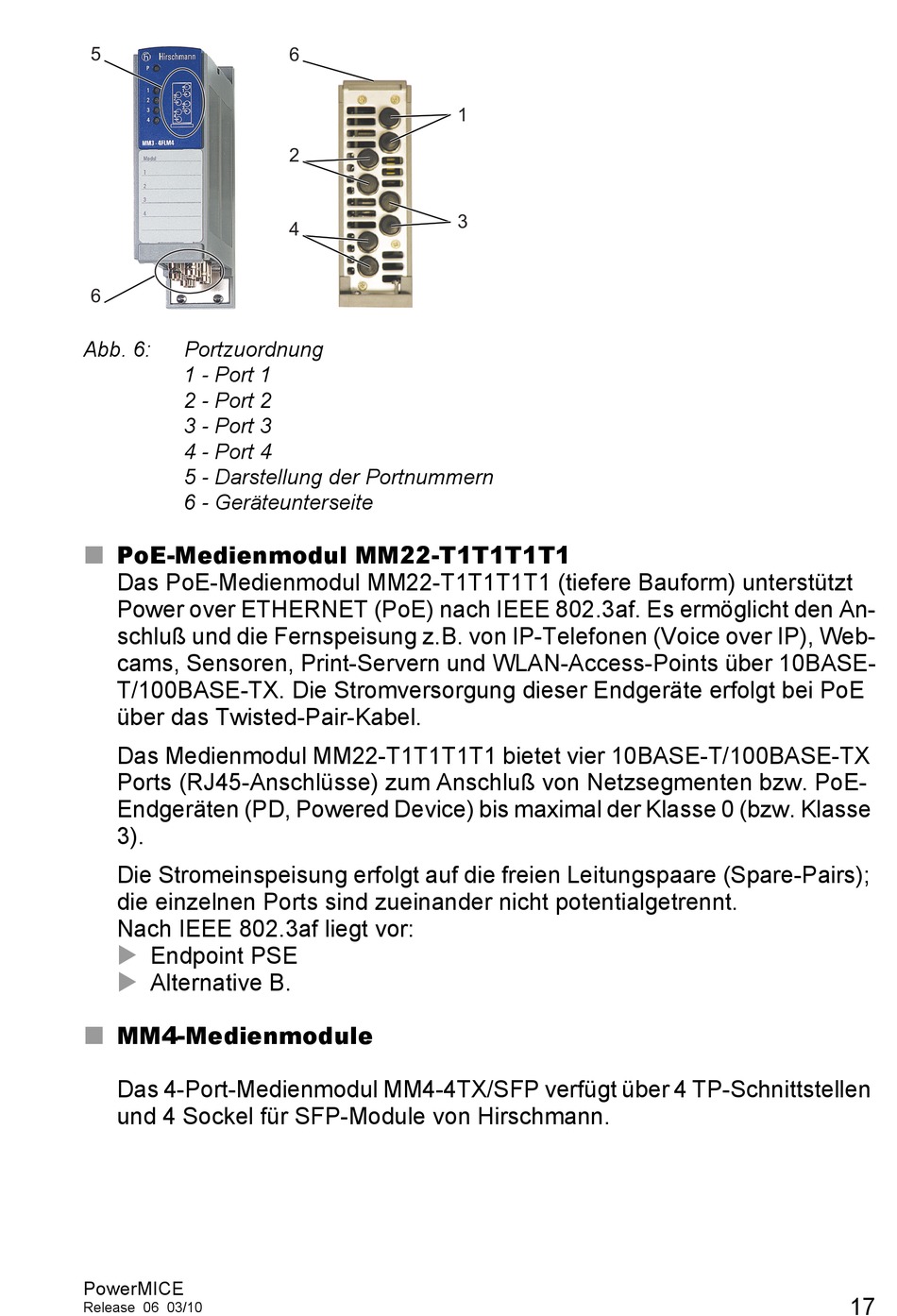

Abb. 6: Portzuordnung
1 - Port 1
2 - Port 2
3 - Port 3
4 - Port 4
5 - Darstellung der Portnummern
6 - Geräteunterseite
PoE-Medienmodul MM22-T1T1T1T1

Das PoE-Medienmodul MM22-T1T1T1T1 (tiefere Bauform) unterstützt
Power over ETHERNET (PoE) nach IEEE 802.3af. Es ermöglicht den An-
schluß und die Fernspeisung z.B. von IP-Telefonen (Voice over IP), Web-
cams, Sensoren, Print-Servern und WLAN-Access-Points über 10BASE-
T/100BASE-TX. Die Stromversorgung dieser Endgeräte erfolgt bei PoE
über das Twisted-Pair-Kabel.
Das Medienmodul MM22-T1T1T1T1 bietet vier 10BASE-T/100BASE-TX
Ports (RJ45-Anschlüsse) zum Anschluß von Netzsegmenten bzw. PoE-
Endgeräten (PD, Powered Device) bis maximal der Klasse 0 (bzw. Klasse
3).
Die Stromeinspeisung erfolgt auf die freien Leitungspaare (Spare-Pairs);
die einzelnen Ports sind zueinander nicht potentialgetrennt.
Nach IEEE 802.3af liegt vor:

Endpoint PSE
 Alternative B.
MM4-Medienmodule

Das 4-Port-Medienmodul MM4-4TX/SFP verfügt über 4 TP-Schnittstellen
und 4 Sockel für SFP-Module von Hirschmann.
PowerMICE
Release 06 03/10
6
2
4





1
3

