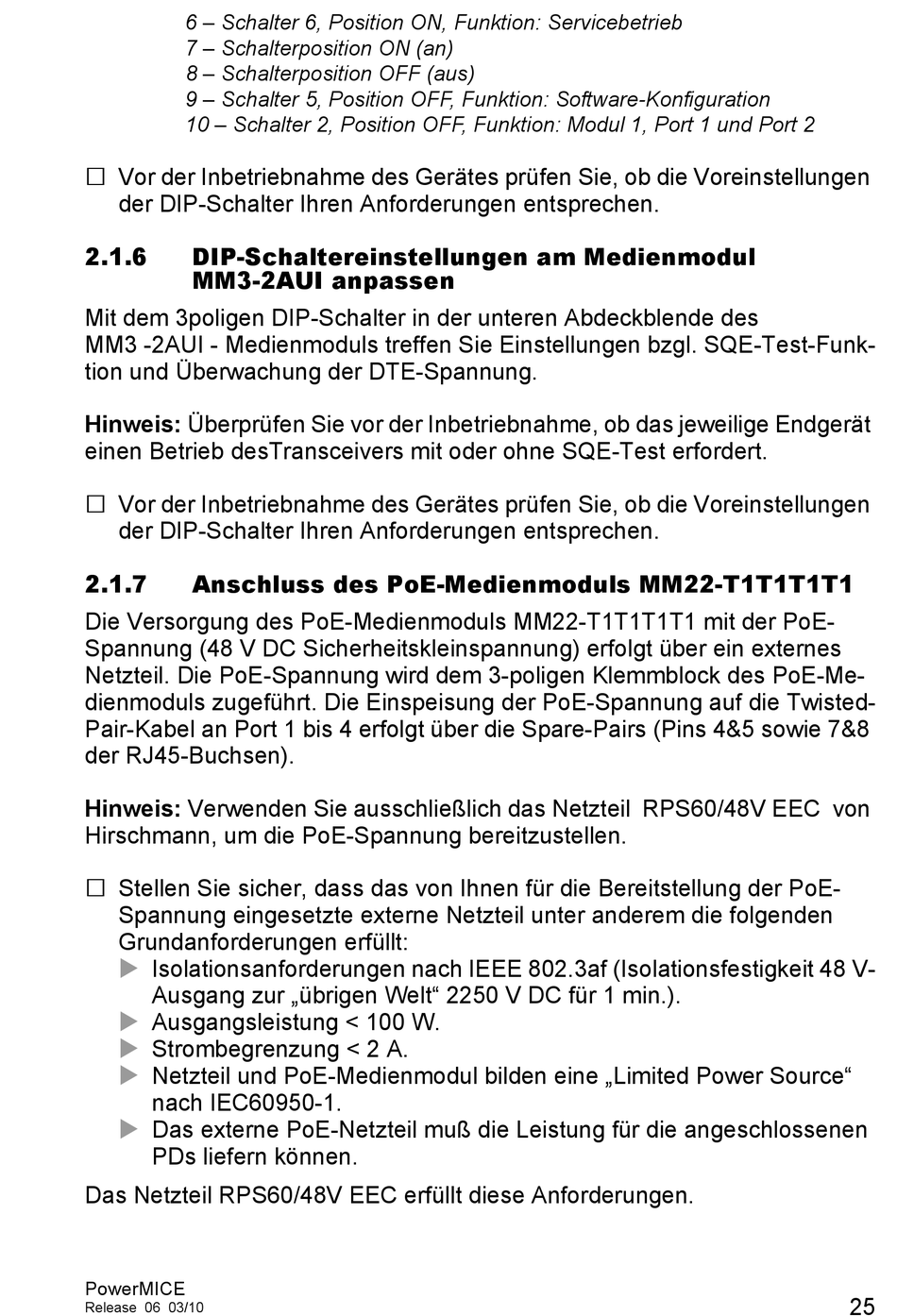

6 – Schalter 6, Position ON, Funktion: Servicebetrieb
7 – Schalterposition ON (an)
8 – Schalterposition OFF (aus)
9 – Schalter 5, Position OFF, Funktion: Software-Konfiguration
10 – Schalter 2, Position OFF, Funktion: Modul 1, Port 1 und Port 2
 Vor der Inbetriebnahme des Gerätes prüfen Sie, ob die Voreinstellungen
der DIP-Schalter Ihren Anforderungen entsprechen.
2.1.6 DIP-Schaltereinstellungen am Medienmodul
MM3-2AUI anpassen
Mit dem 3poligen DIP-Schalter in der unteren Abdeckblende des
MM3 -2AUI - Medienmoduls treffen Sie Einstellungen bzgl. SQE-Test-Funk-
tion und Überwachung der DTE-Spannung.
Hinweis: Überprüfen Sie vor der Inbetriebnahme, ob das jeweilige Endgerät
einen Betrieb desTransceivers mit oder ohne SQE-Test erfordert.
 Vor der Inbetriebnahme des Gerätes prüfen Sie, ob die Voreinstellungen
der DIP-Schalter Ihren Anforderungen entsprechen.
2.1.7

Anschluss des PoE-Medienmoduls MM22-T1T1T1T1

Die Versorgung des PoE-Medienmoduls MM22-T1T1T1T1 mit der PoE-
Spannung (48 V DC Sicherheitskleinspannung) erfolgt über ein externes
Netzteil. Die PoE-Spannung wird dem 3-poligen Klemmblock des PoE-Me-
dienmoduls zugeführt. Die Einspeisung der PoE-Spannung auf die Twisted-
Pair-Kabel an Port 1 bis 4 erfolgt über die Spare-Pairs (Pins 4&5 sowie 7&8
der RJ45-Buchsen).
Hinweis: Verwenden Sie ausschließlich das Netzteil RPS60/48V EEC von
Hirschmann, um die PoE-Spannung bereitzustellen.
 Stellen Sie sicher, dass das von Ihnen für die Bereitstellung der PoE-
Spannung eingesetzte externe Netzteil unter anderem die folgenden
Grundanforderungen erfüllt:

Isolationsanforderungen nach IEEE 802.3af (Isolationsfestigkeit 48 V-
Ausgang zur „übrigen Welt" 2250 V DC für 1 min.).

Ausgangsleistung < 100 W.
 Strombegrenzung < 2 A.

Netzteil und PoE-Medienmodul bilden eine „Limited Power Source"
nach IEC60950-1.

Das externe PoE-Netzteil muß die Leistung für die angeschlossenen
PDs liefern können.
Das Netzteil RPS60/48V EEC erfüllt diese Anforderungen.
