3
2

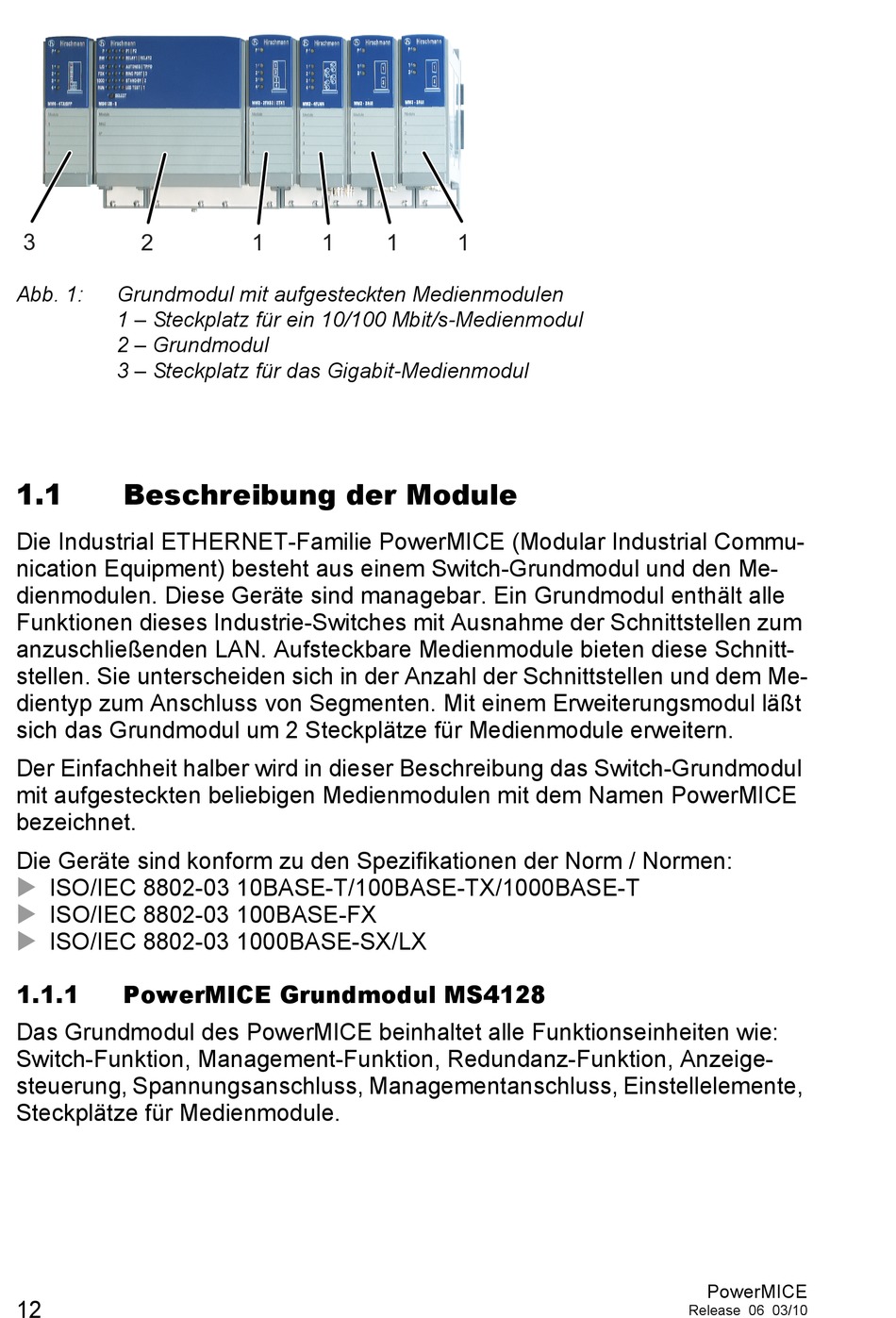

Abb. 1: Grundmodul mit aufgesteckten Medienmodulen
1 – Steckplatz für ein 10/100 Mbit/s-Medienmodul
2 – Grundmodul
3 – Steckplatz für das Gigabit-Medienmodul
1.1

Beschreibung der Module

Die Industrial ETHERNET-Familie PowerMICE (Modular Industrial Commu-
nication Equipment) besteht aus einem Switch-Grundmodul und den Me-
dienmodulen. Diese Geräte sind managebar. Ein Grundmodul enthält alle
Funktionen dieses Industrie-Switches mit Ausnahme der Schnittstellen zum
anzuschließenden LAN. Aufsteckbare Medienmodule bieten diese Schnitt-
stellen. Sie unterscheiden sich in der Anzahl der Schnittstellen und dem Me-
dientyp zum Anschluss von Segmenten. Mit einem Erweiterungsmodul läßt
sich das Grundmodul um 2 Steckplätze für Medienmodule erweitern.
Der Einfachheit halber wird in dieser Beschreibung das Switch-Grundmodul
mit aufgesteckten beliebigen Medienmodulen mit dem Namen PowerMICE
bezeichnet.
Die Geräte sind konform zu den Spezifikationen der Norm / Normen:
 ISO/IEC 8802-03 10BASE-T/100BASE-TX/1000BASE-T

ISO/IEC 8802-03 100BASE-FX
 ISO/IEC 8802-03 1000BASE-SX/LX
1.1.1

PowerMICE Grundmodul MS4128

Das Grundmodul des PowerMICE beinhaltet alle Funktionseinheiten wie:
Switch-Funktion, Management-Funktion, Redundanz-Funktion, Anzeige-
steuerung, Spannungsanschluss, Managementanschluss, Einstellelemente,
Steckplätze für Medienmodule.
12
1 1 1

1


PowerMICE
Release 06 03/10
