 Drehen Sie am Grundmodul die Schraube oben und die Schraube unten
wieder fest.
2.1.13

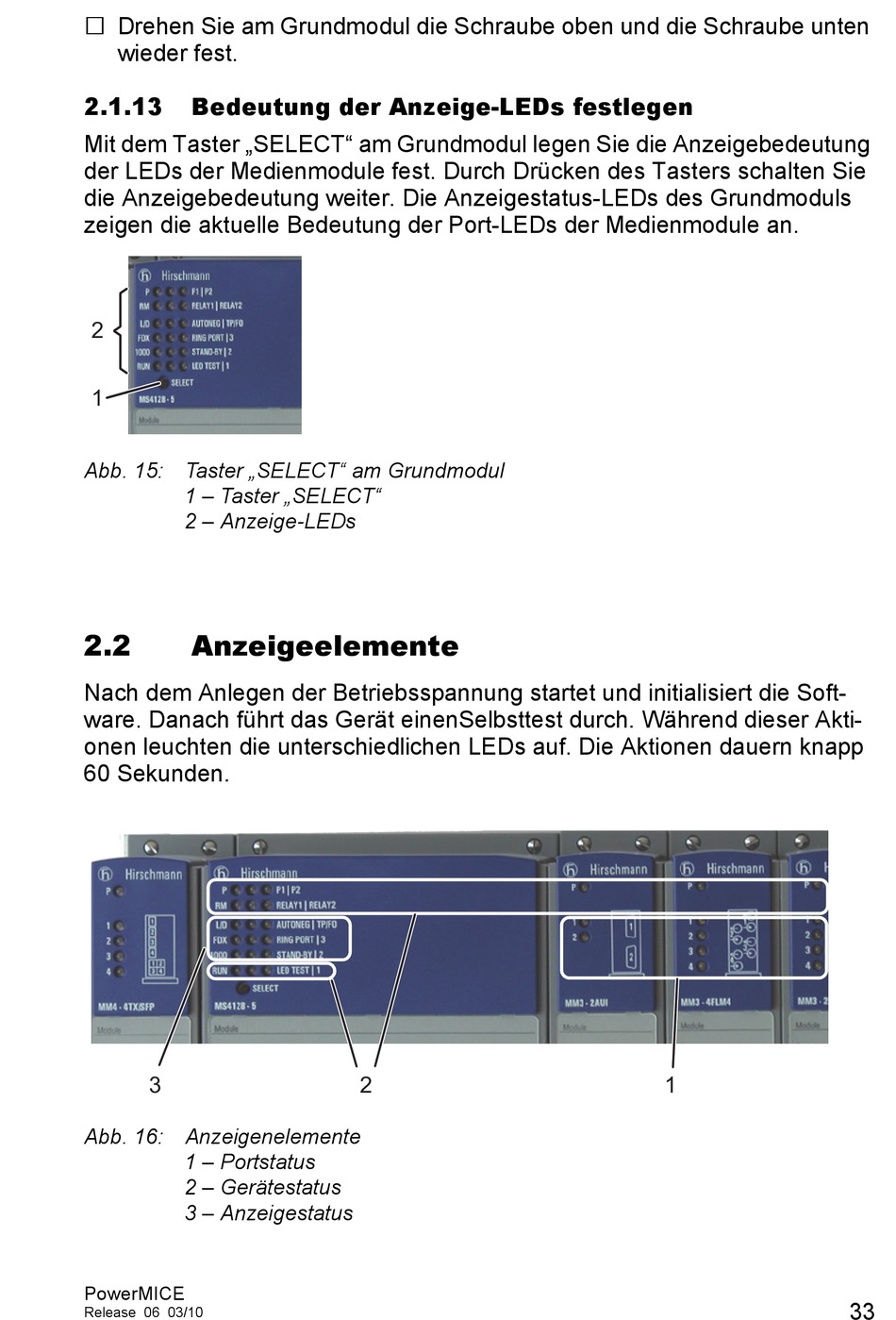

Bedeutung der Anzeige-LEDs festlegen

Mit dem Taster „SELECT" am Grundmodul legen Sie die Anzeigebedeutung
der LEDs der Medienmodule fest. Durch Drücken des Tasters schalten Sie
die Anzeigebedeutung weiter. Die Anzeigestatus-LEDs des Grundmoduls
zeigen die aktuelle Bedeutung der Port-LEDs der Medienmodule an.
2
1
Abb. 15: Taster „SELECT" am Grundmodul
1 – Taster „SELECT"
2 – Anzeige-LEDs
2.2

Anzeigeelemente

Nach dem Anlegen der Betriebsspannung startet und initialisiert die Soft-
ware. Danach führt das Gerät einenSelbsttest durch. Während dieser Akti-
onen leuchten die unterschiedlichen LEDs auf. Die Aktionen dauern knapp
60 Sekunden.
3
Abb. 16: Anzeigenelemente
1 – Portstatus
2 – Gerätestatus
3 – Anzeigestatus
PowerMICE
Release 06 03/10

