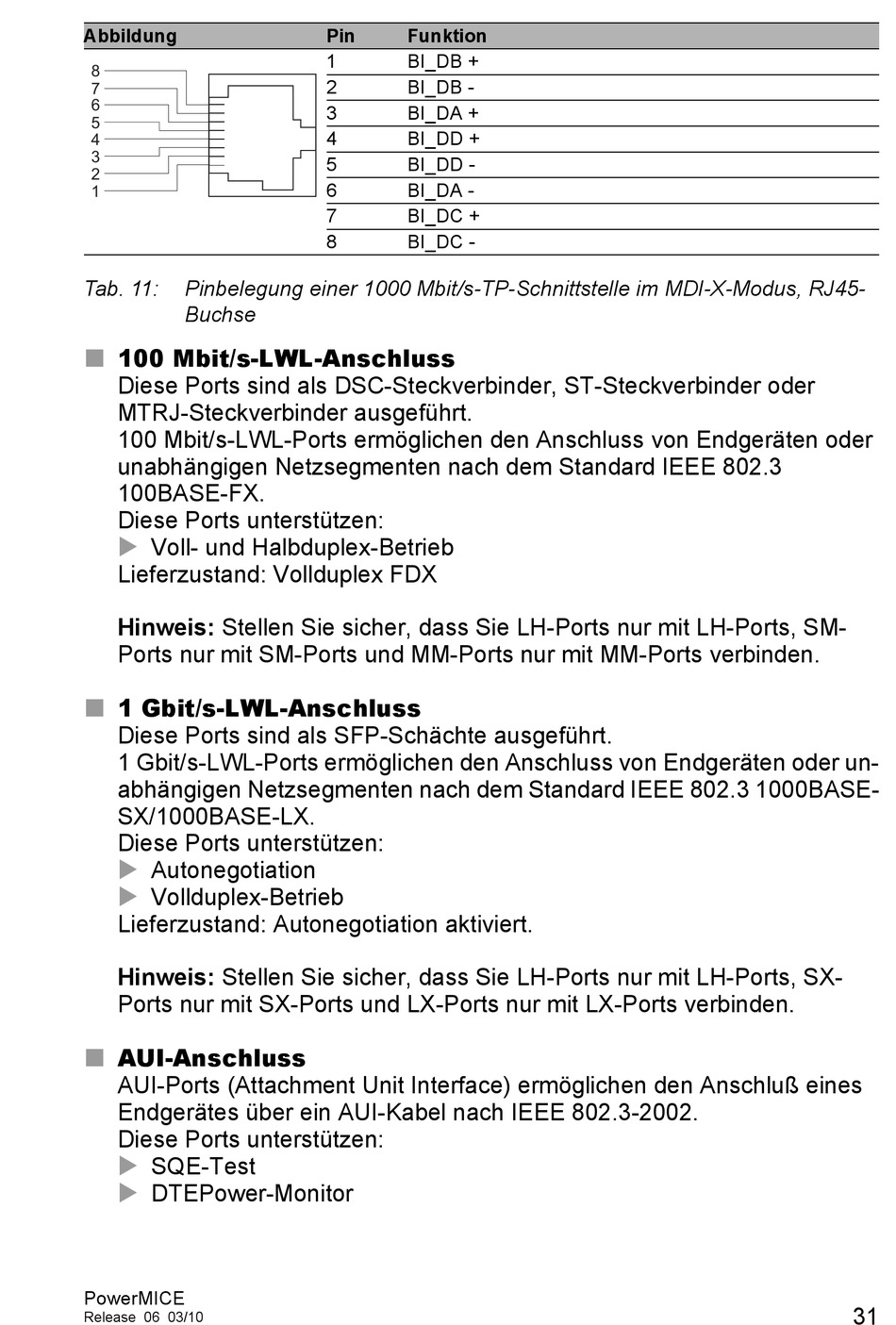

Aui-Anschluss - Hirschmann PowerMICE Anwenderhandbuch

Abbildung
8
7
6
5
4
3
2
1
Tab. 11: Pinbelegung einer 1000 Mbit/s-TP-Schnittstelle im MDI-X-Modus, RJ45-
Buchse
100 Mbit/s-LWL-Anschluss

Diese Ports sind als DSC-Steckverbinder, ST-Steckverbinder oder
MTRJ-Steckverbinder ausgeführt.
100 Mbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder
unabhängigen Netzsegmenten nach dem Standard IEEE 802.3
100BASE-FX.
Diese Ports unterstützen:

Voll- und Halbduplex-Betrieb
Lieferzustand: Vollduplex FDX
Hinweis: Stellen Sie sicher, dass Sie LH-Ports nur mit LH-Ports, SM-
Ports nur mit SM-Ports und MM-Ports nur mit MM-Ports verbinden.
1 Gbit/s-LWL-Anschluss

Diese Ports sind als SFP-Schächte ausgeführt.
1 Gbit/s-LWL-Ports ermöglichen den Anschluss von Endgeräten oder un-
abhängigen Netzsegmenten nach dem Standard IEEE 802.3 1000BASE-
SX/1000BASE-LX.
Diese Ports unterstützen:
 Autonegotiation

Vollduplex-Betrieb
Lieferzustand: Autonegotiation aktiviert.
Hinweis: Stellen Sie sicher, dass Sie LH-Ports nur mit LH-Ports, SX-
Ports nur mit SX-Ports und LX-Ports nur mit LX-Ports verbinden.

AUI-Anschluss


AUI-Ports (Attachment Unit Interface) ermöglichen den Anschluß eines
Endgerätes über ein AUI-Kabel nach IEEE 802.3-2002.
Diese Ports unterstützen:
 SQE-Test

DTEPower-Monitor
PowerMICE
Release 06 03/10
Pin Funktion
1 BI_DB +
2 BI_DB -
3 BI_DA +
4 BI_DD +
5 BI_DD -
6 BI_DA -
7 BI_DC +
8 BI_DC -
