Familie Konzipiert für:
PowerMICE höhere Portzahlen
hoher Bandbreitenbedarf
Über Medienmodule wählbar:
Anzahl der 100/1000-Mbit/s-Ports
Das Grundmodul bietet:
 4 Steckplätze für 10/100-Mbit/s-Medienmodule

1 Steckplatz für 1-Gbit/s-Medienmodule.
Mit dem Erweiterungsmodul erhöhen Sie die Anzahl der Steckplätze für 10/
100-Mbit/s-Medienmodule um 2 weitere Steckplätze. Bestückt mit 4-Port-
Medienmodulen bietet Ihnen das Grundmodul den Anschluss von bis zu:
 16 Netzsegmenten bzw.

24 Netzsegmenten beim Einsatz eines Erweiterungsmoduls
und zusätzlich

4 Gigabit-Netzsegmente beim Einsatz eines 4-Port-Gigabit-Medienmo-
duls.
1
7
6
5

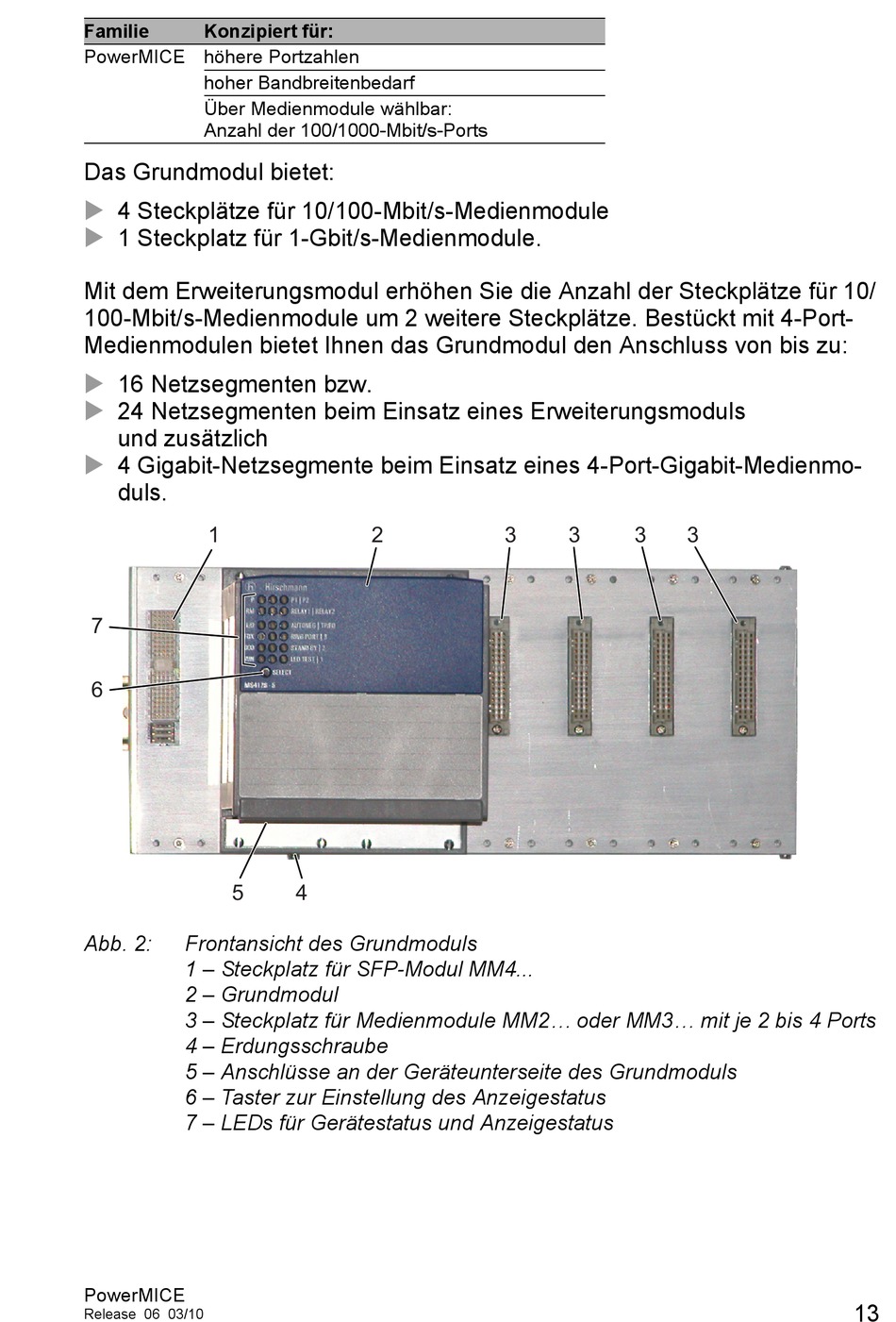

Abb. 2: Frontansicht des Grundmoduls
1 – Steckplatz für SFP-Modul MM4...
2 – Grundmodul
3 – Steckplatz für Medienmodule MM2... oder MM3... mit je 2 bis 4 Ports
4 – Erdungsschraube
5 – Anschlüsse an der Geräteunterseite des Grundmoduls
6 – Taster zur Einstellung des Anzeigestatus
7 – LEDs für Gerätestatus und Anzeigestatus
