2

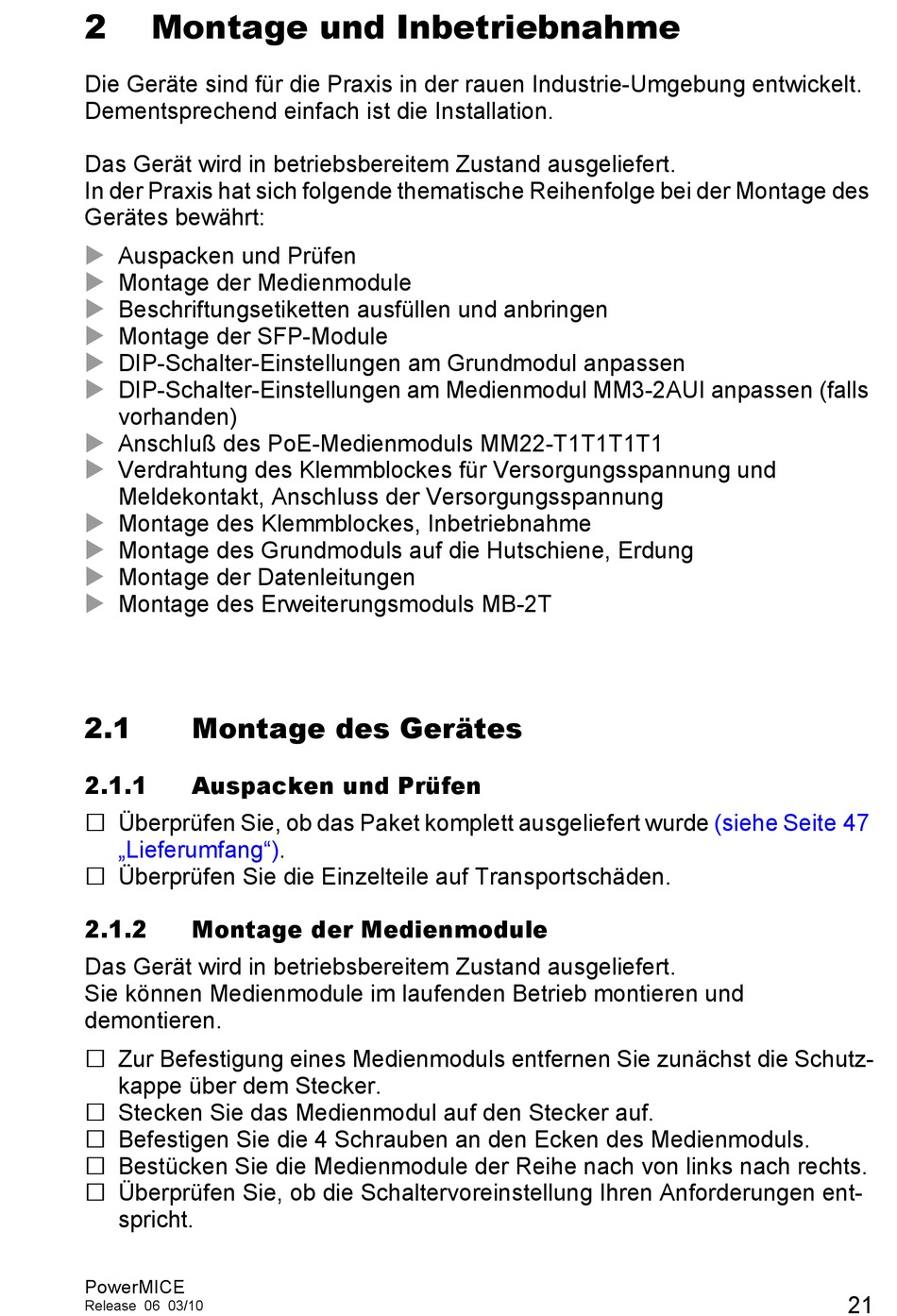

Montage und Inbetriebnahme

Die Geräte sind für die Praxis in der rauen Industrie-Umgebung entwickelt.
Dementsprechend einfach ist die Installation.
Das Gerät wird in betriebsbereitem Zustand ausgeliefert. 
In der Praxis hat sich folgende thematische Reihenfolge bei der Montage des
Gerätes bewährt:

Auspacken und Prüfen


Montage der Medienmodule


Beschriftungsetiketten ausfüllen und anbringen
 Montage der SFP-Module

DIP-Schalter-Einstellungen am Grundmodul anpassen
 DIP-Schalter-Einstellungen am Medienmodul MM3-2AUI anpassen (falls
vorhanden)
 Anschluß des PoE-Medienmoduls MM22-T1T1T1T1

Verdrahtung des Klemmblockes für Versorgungsspannung und
Meldekontakt, Anschluss der Versorgungsspannung

Montage des Klemmblockes, Inbetriebnahme

Montage des Grundmoduls auf die Hutschiene, Erdung
 Montage der Datenleitungen

Montage des Erweiterungsmoduls MB-2T
2.1 Montage des Gerätes
2.1.1 Auspacken und Prüfen
 Überprüfen Sie, ob das Paket komplett ausgeliefert wurde
„Lieferumfang").
 Überprüfen Sie die Einzelteile auf Transportschäden.
2.1.2 Montage der Medienmodule
Das Gerät wird in betriebsbereitem Zustand ausgeliefert.
Sie können Medienmodule im laufenden Betrieb montieren und
demontieren.
 Zur Befestigung eines Medienmoduls entfernen Sie zunächst die Schutz-
kappe über dem Stecker.
 Stecken Sie das Medienmodul auf den Stecker auf.
 Befestigen Sie die 4 Schrauben an den Ecken des Medienmoduls.
 Bestücken Sie die Medienmodule der Reihe nach von links nach rechts.
 Überprüfen Sie, ob die Schaltervoreinstellung Ihren Anforderungen ent-
spricht.
PowerMICE
Release 06 03/10
(siehe Seite 47
21
