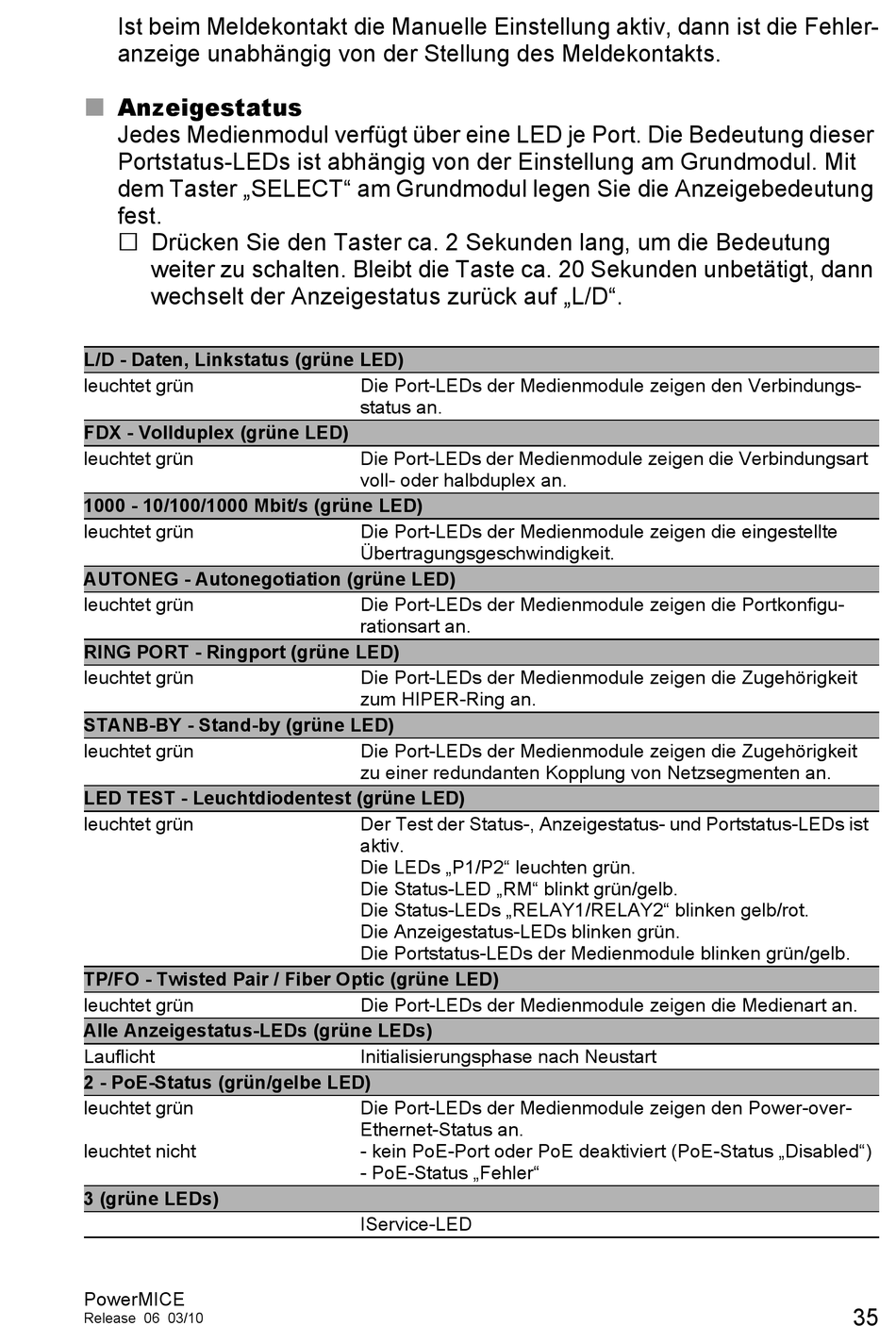

Anzeigestatus - Hirschmann PowerMICE Anwenderhandbuch

Ist beim Meldekontakt die Manuelle Einstellung aktiv, dann ist die Fehler-
anzeige unabhängig von der Stellung des Meldekontakts.

Anzeigestatus


Jedes Medienmodul verfügt über eine LED je Port. Die Bedeutung dieser
Portstatus-LEDs ist abhängig von der Einstellung am Grundmodul. Mit
dem Taster „SELECT" am Grundmodul legen Sie die Anzeigebedeutung
fest.
 Drücken Sie den Taster ca. 2 Sekunden lang, um die Bedeutung 
weiter zu schalten. Bleibt die Taste ca. 20 Sekunden unbetätigt, dann
wechselt der Anzeigestatus zurück auf „L/D".
L/D - Daten, Linkstatus (grüne LED)
leuchtet grün
FDX - Vollduplex (grüne LED)
leuchtet grün
1000 - 10/100/1000 Mbit/s (grüne LED)
leuchtet grün
AUTONEG - Autonegotiation (grüne LED)
leuchtet grün
RING PORT - Ringport (grüne LED)
leuchtet grün
STANB-BY - Stand-by (grüne LED)
leuchtet grün
LED TEST - Leuchtdiodentest (grüne LED)
leuchtet grün
TP/FO - Twisted Pair / Fiber Optic (grüne LED)
leuchtet grün
Alle Anzeigestatus-LEDs (grüne LEDs)
Lauflicht
2 - PoE-Status (grün/gelbe LED)
leuchtet grün
leuchtet nicht
3 (grüne LEDs)
PowerMICE
Release 06 03/10
Die Port-LEDs der Medienmodule zeigen den Verbindungs-
status an.
Die Port-LEDs der Medienmodule zeigen die Verbindungsart
voll- oder halbduplex an.
Die Port-LEDs der Medienmodule zeigen die eingestellte
Übertragungsgeschwindigkeit.
Die Port-LEDs der Medienmodule zeigen die Portkonfigu-
rationsart an.
Die Port-LEDs der Medienmodule zeigen die Zugehörigkeit
zum HIPER-Ring an.
Die Port-LEDs der Medienmodule zeigen die Zugehörigkeit
zu einer redundanten Kopplung von Netzsegmenten an.
Der Test der Status-, Anzeigestatus- und Portstatus-LEDs ist
aktiv.
Die LEDs „P1/P2" leuchten grün.
Die Status-LED „RM" blinkt grün/gelb.
Die Status-LEDs „RELAY1/RELAY2" blinken gelb/rot.
Die Anzeigestatus-LEDs blinken grün.
Die Portstatus-LEDs der Medienmodule blinken grün/gelb.
Die Port-LEDs der Medienmodule zeigen die Medienart an.
Initialisierungsphase nach Neustart
Die Port-LEDs der Medienmodule zeigen den Power-over-
Ethernet-Status an.
- kein PoE-Port oder PoE deaktiviert (PoE-Status „Disabled")
- PoE-Status „Fehler"
IService-LED
