Une section du conduit de fumée trop importante peut présenter un volume trop grande à chauffer et donc provoquer
des difficultés de fonctionnement de l'appareil; pour éviter cela il faut entuber l'appareil au long de toute son hauteur.
Une section trop petit provoque une diminution du tirage.
Le conduit de fumée doit être distancé des matérielles inflammables ou combustibles à travers une
appropriée isolation or une interstice d'air.
Il est interdit de faire passer intérieurement au conduit de fumée tuyaux d' installation ou canaux pour l'adduction
d'air. Il est aussi interdit de créer des ouvertures, mobiles ou fixes pour la connexion d'autres appareils.
(1) Porte pour
nettoyage
(1) Sportello
per
pulizia

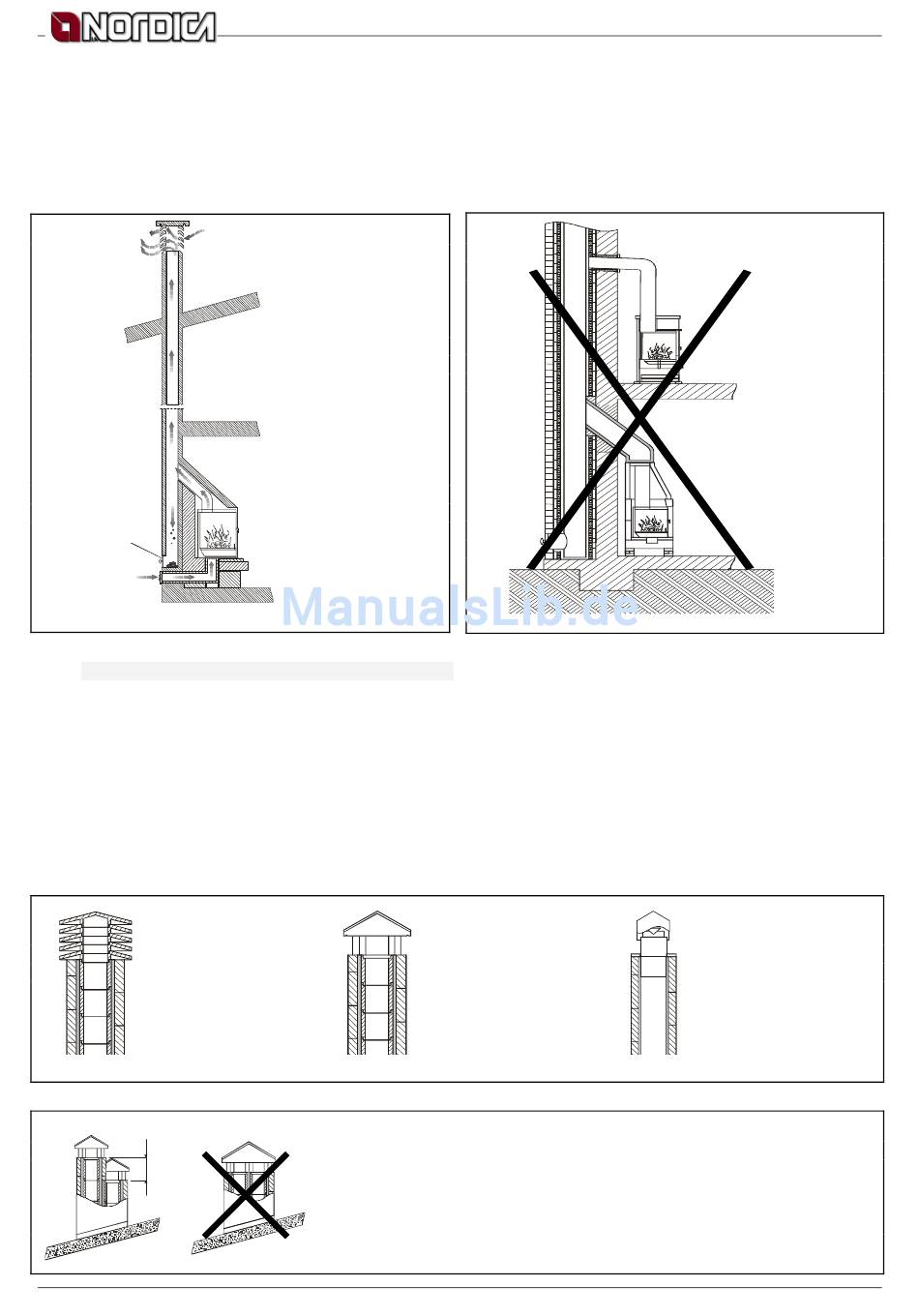

5.1. TÈTE DE CHEMINEE
Le tirage du conduit de fumée dépend aussi d'une tête de cheminée appropriée.
Il est donc indispensable que, si construite artisanalement, la section de sortie soit plus de deux fois la section interne
du conduit de fumée. Puisqu'on doit toujours récupérer la ligne de faîte du toit, la tête de cheminée devra assurer le
déchargement même en présence de vent Figure 9).
La tête de cheminée doit répondre aux suivantes conditions:
• avoir section interne équivalent à celle de la cheminée.
• avoir section utile de sortie double par rapport à celle interne du conduit de fumée.
• être construite de façon à empêcher la pénétration dans le conduit de fumée de pluie, neige ou de tout corps
étrange.
• être facilement inspectionnable, pour éventuelles opérations d'entretien et nettoyage.
(1) Tête de cheminée
industrielle à éléments
préfabriqués, elle permet
une
évacuation des fumées.
50 cm
46
OUI
SI
(2)
Représentation
de conduit de
fumée correcte
avec porte
étanche pour la
récolte et
déchargement
des matériaux
solides non
brûlés
Figure 7
excellente
(1) En cas de conduits de cheminée à côté, une tête de cheminée
devra surmonter l'autre d'au moins 50 cm dans le but d'éviter
transferts de pression parmi les conduits mêmes
(2) Tête de cheminée
artisanale. La juste
section de sortie doit être
minimum 2 fois la section
interne du conduit de
fumée, idéal 2,5 fois
Monoblocco 400 Piano – 500 / 800 Angolo
NON
NO
(3) Tête de cheminée
pour conduit de fumée en
acier avec cône interne
déflecteur des fumées
(1)
Déconseillé
e la
connexion
au conduit
de fumée
de plusieurs
appareils.
Chacun doit
pouvoir se
servir de
son propre
conduit de
fumée
Figure 8
Figure 9
Figure 10
6098401 – FR
