Kabeleinführungen
Die Kabeleinführungen sind entsprechend der EN 50626 ausge-
führt.
1 Kabeleinführung M40 für Kabelquerschnitte ∅16-∅28
•
1 Kabeleinführung M20 für Kabelquerschnitte ∅9-∅17
•
2 Kabeleinführungen M16 für Kabelquerschnitte ∅4-∅10
•
• 2 Ausbrechöffnungen für Kabeleinführungen M16.
Warnung
Ein defektes Netzkabel darf nur von autorisiertem
Fachpersonal ausgetauscht werden.
Arten von Netzen
Dreiphasige E-Pumpen dürfen an alle Arten von Netzen ange-
schlossen werden.
Warnung
Dreiphasige E-Pumpen dürfen niemals an eine Span-
nungsversorgung angeschlossen werden, bei der
zwischen Phase und Erde eine Spannung von mehr
als 440 V anliegt.

5.4.8 Ein-/Ausschalten der Pumpe

Die Pumpe darf nicht häufiger als 4-mal pro Stunde
Achtung
über das Netz ein- oder ausgeschaltet werden.
Wird die Pumpe über das Netz eingeschaltet, läuft sie erst mit
einer Verzögerung von 5 Sekunden an.
Muss die Pumpe häufiger pro Stunde ein- und ausgeschaltet wer-
den, ist zum Ein- und Ausschalten der Pumpe der Eingang für
extern EIN/AUS zu verwenden.
Wird die Pumpe über einen externen Ein-/Ausschalter einge-
schaltet, läuft sie sofort an.
5.4.9 Anschlüsse
Wird kein externer Ein-/Aus-Schalter verwendet, sind
Hinweis
die Klemmen 2 und 3 zu überbrücken.
Aus Sicherheitsgründen sind die einzelnen Leiter der folgenden
Anschlussgruppen auf ihrer gesamten Länge durch eine ver-
stärkte Isolierung voneinander zu trennen:
Gruppe 1: Eingänge
• EIN/AUS, klemmen 2 und 3
• Digitaleingang, klemmen 1 und 9
• Sollwerteingang, klemmen 4, 5 und 6
• Sensoreingan, klemmen 7 und 8
• GENIbus, klemmen B, Y und A
Alle Eingänge (Gruppe 1) sind intern durch eine verstärkte
Isolierung von den mit der Netzspannung beaufschlagten Bau-
teilen getrennt. Von anderen Stromkreisen sind die Eingänge
galvanisch getrennt.
Alle Steuerklemmen werden mit Schutzkleinspannung (PELV)
versorgt. Damit besteht ein ausreichender Schutz vor einem
elektrischen Schlag.
Gruppe 2: Ausgang (Melderelais, Klemmen NC, C, NO)
Der Ausgang (Gruppe 2) ist galvanisch von anderen Strom-
kreisen getrennt. Deshalb darf an den Ausgang je nach Bedarf
sowohl Netzspannung als auch Schutzkleinspannung angelegt
werden.
Gruppe 3: Netzspannung (Klemmen L1, L2, L3)
Gruppe 4: Kommunikationskabel (8-Pin-Stecker) - nur TPED
Das Kommunikationskabel ist an die Anschlussbuchse der
Gruppe 4 angeschlossen. Das Kabel ermöglicht die Kommuni-
kation zwischen zwei Pumpen darüber, ob ein oder zwei
Drucksensoren angeschlossen sind, siehe Abschnitt
5.7 Kommunikationskabel für
Der Wahlschalter der Gruppe 4 erlaubt das Umschalten zwi-
schen den Betriebsarten "Wechselbetrieb" und "Reservebe-
trieb". Siehe Beschreibung in Abschnitt
Betriebsarten für TPED-Pumpen.
TPED-Pumpen.
6.2.1 Zusätzliche

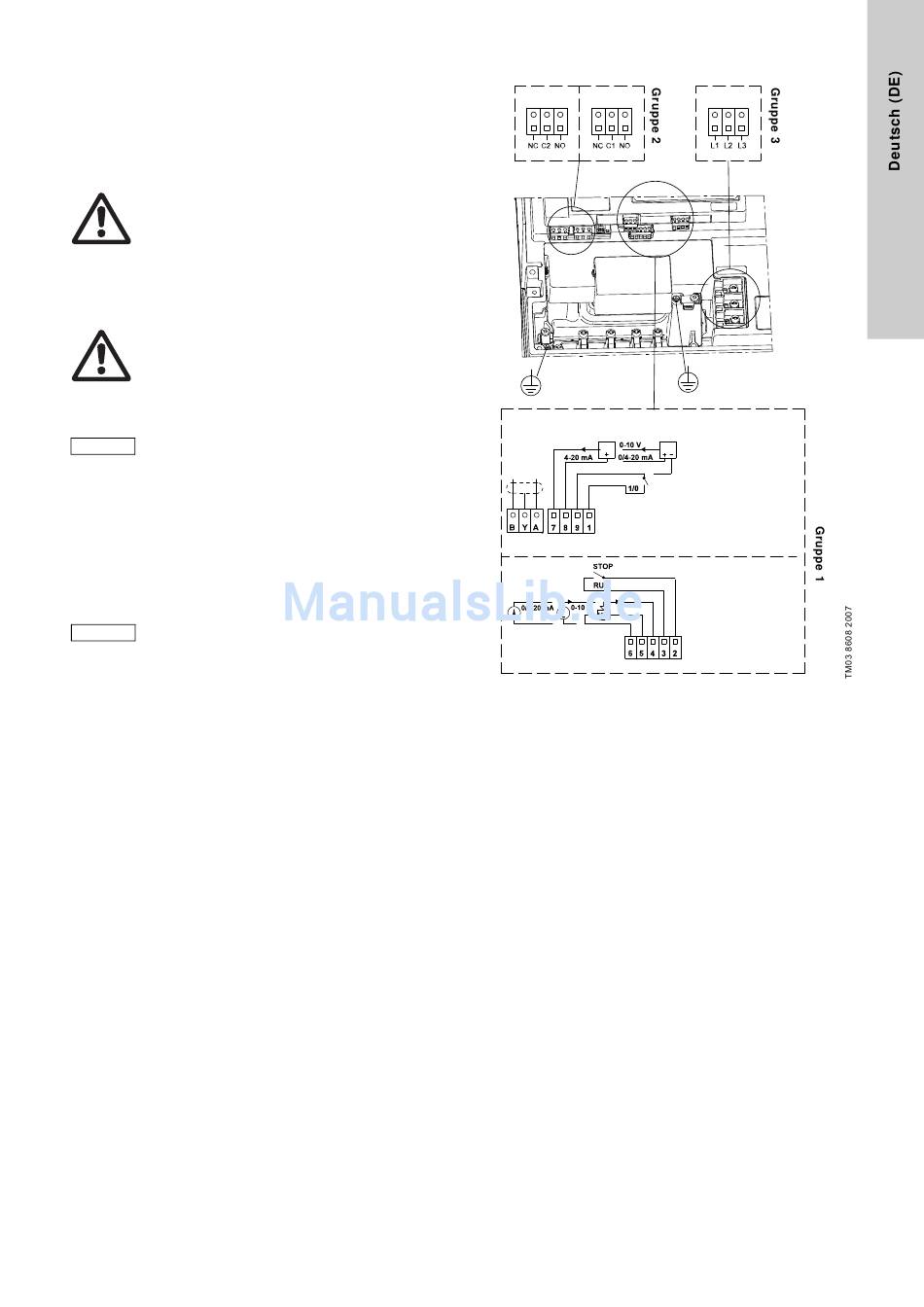

Abb. 14 Anschlussklemmen - TPE, NKE, NKGE und NBE,
NBGE
1: Digitaleingang
9: GND (Masse)
8: +24 V
7: Sensoreingang
B: RS-485B
Y: Abschirmung
A: RS-485A
6: GND (Masse)
5: +10 V
4: Sollwerteingang
3: GND (Masse)
2: EIN/AUS
