NC C NO
0-10 V
0/4-20 mA 4-20 mA
0/1
B Y A 1 9 8 7
STOP
RUN
0/4-20 mA 0-10 V
10K
6 5 4 3 2

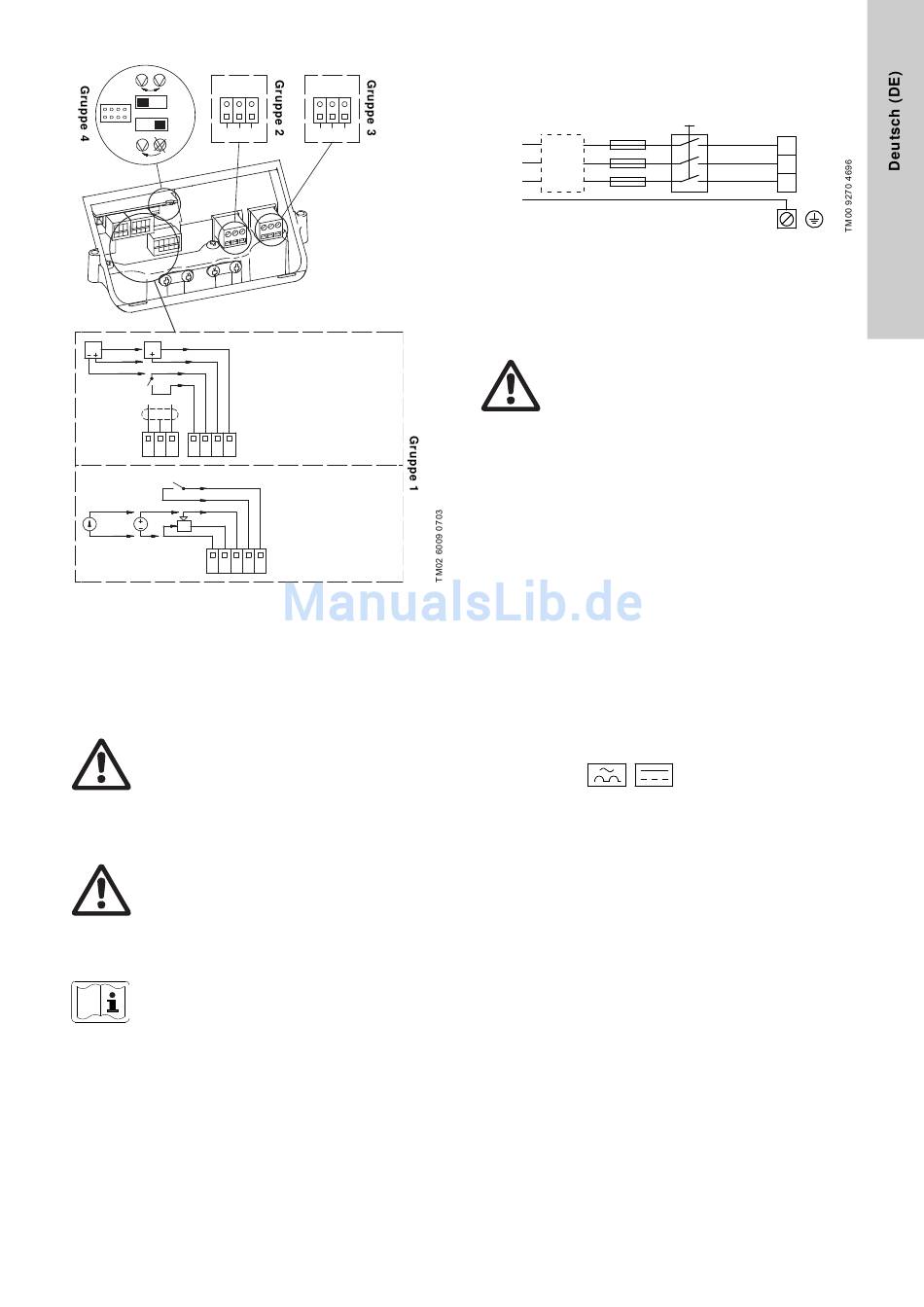

Anschlussklemmen - TPED
Abb. 5
Eine sichere galvanische Trennung muss die Anforderungen an
eine verstärkte Isolierung mit den zugehörigen Luft- und Kriech-
strecken gemäß EN 60335 erfüllen.

5.3 Elektrischer Anschluss - dreiphasige Pumpen bis

7,5 kW
Warnung
Der Betreiber oder Installateur ist für den korrekten
Anschluss von Erde und Schutzleiter gemäß den ört-
lichen Vorschriften verantwortlich. Alle Anschlussar-
beiten sind durch Fachpersonal auszuführen.
Warnung
Vor jedem Eingriff in den Klemmenkasten der Pumpe
müssen alle elektrischen Versorgungskreise mindes-
tens 5 Minuten zuvor abgeschaltet worden sein.
Beachten Sie dabei auch, dass z.B. das Melderelais
an eine externe Spannungsversorgung angeschlos-
sen sein kann. In diesem Fall liegt am Melderelais
auch dann noch Spannung an, wenn die Pumpe vom
Netz getrennt ist.
Der fol gende auf dem Klemmenkasten des Motors
angebrachte Aufkleber weist auf die oben aufgeführ-
ten Warnhinweise hin.
N PE L
1: Digitaleingang
9: GND (Masse)
8: +24 V
7: Sensoreingang
B: RS-485B
Y: Abschirmung
A: RS-485A
6: GND (Masse)
5: +10 V
4: Sollwerteingang
3: GND (Masse)
2: EIN/AUS
5.3.1 Montagevorbereitung
Der Anschluss der E-Pumpe an das Netz ist entsprechend der
nachfolgenden Abbildung vorzunehmen.
L1
FI
L2
L3
PE
An das Netz angeschlossene Pumpe mit Hauptschal-
Abb. 6
ter, Vorsicherung, FI-Schutzschalter und Erde
5.3.2 Schutz vor elektrischem Schlag durch indirekten
Kontakt
Warnung
Die Pumpe ist in Übereinstimmung mit den örtlichen
Vorschriften zu erden.
Da der Ableitstrom von Motoren mit einer Leistung
von 4 bis 7,5 kW konstruktionsbedingt > 3,5 mA,
muss dies bei der Erdung dieser Motoren berück-
sichtigt werden.
Gemäß EN 50178 und BS 7671 sind folgende Sicherheitsvorkeh-
rungen zu treffen, wenn der Ableitstrom > 3,5 mA:
• Die Pumpe ist stationär und fest zu installieren.
• Die Pumpe ist fest an die Spannungsversorgung anzuschlie-
ßen.
• Der Anschluss an Erde ist als doppelter Schutzleiter auszufüh-
ren.
Der Schutzleiter muss immer farblich gelb/grün (PE) oder gelb/
grün/blau (PEN) gekennzeichnet sein.
5.3.3 Vorsicherungen
Empfohlene Vorsicherung, siehe Abschnitt
20.1 Versorgungsspannung.
5.3.4 Zusätzlicher Schutz
Wird die Pumpe an einen elektrischen Stromkreis mit zusätzlich
eingebautem Fehlerstrom-Schutzschalter (FI) angeschlossen,
muss der Fehlerstrom-Schutzschalter wie folgt gekennzeichnet
sein:
Der FI-Schutzschalter ist vom Typ B.
Bei der Wahl des FI-Schutzschalters ist der gesamte Ableitstrom
aller in der Anlage installierten elektrischen Geräte zu berück-
sichtigen.
Der Ableitstrom des Motors bei Normalbetrieb ist in Abschnitt
angegeben.
20.3 Ableitstrom
Während der Anlaufphase und bei asymmetrischen Versorgungs-
netzen kann der Ableitstrom höher als im Normalbetrieb sein.
Dies kann zum Auslösen des FI-Schutzschalters führen.
L1
L2
L3
FI
