Schaltbilder für die Installation
MIT OFFENEM AUSDEHNUNGSGEFÄSS

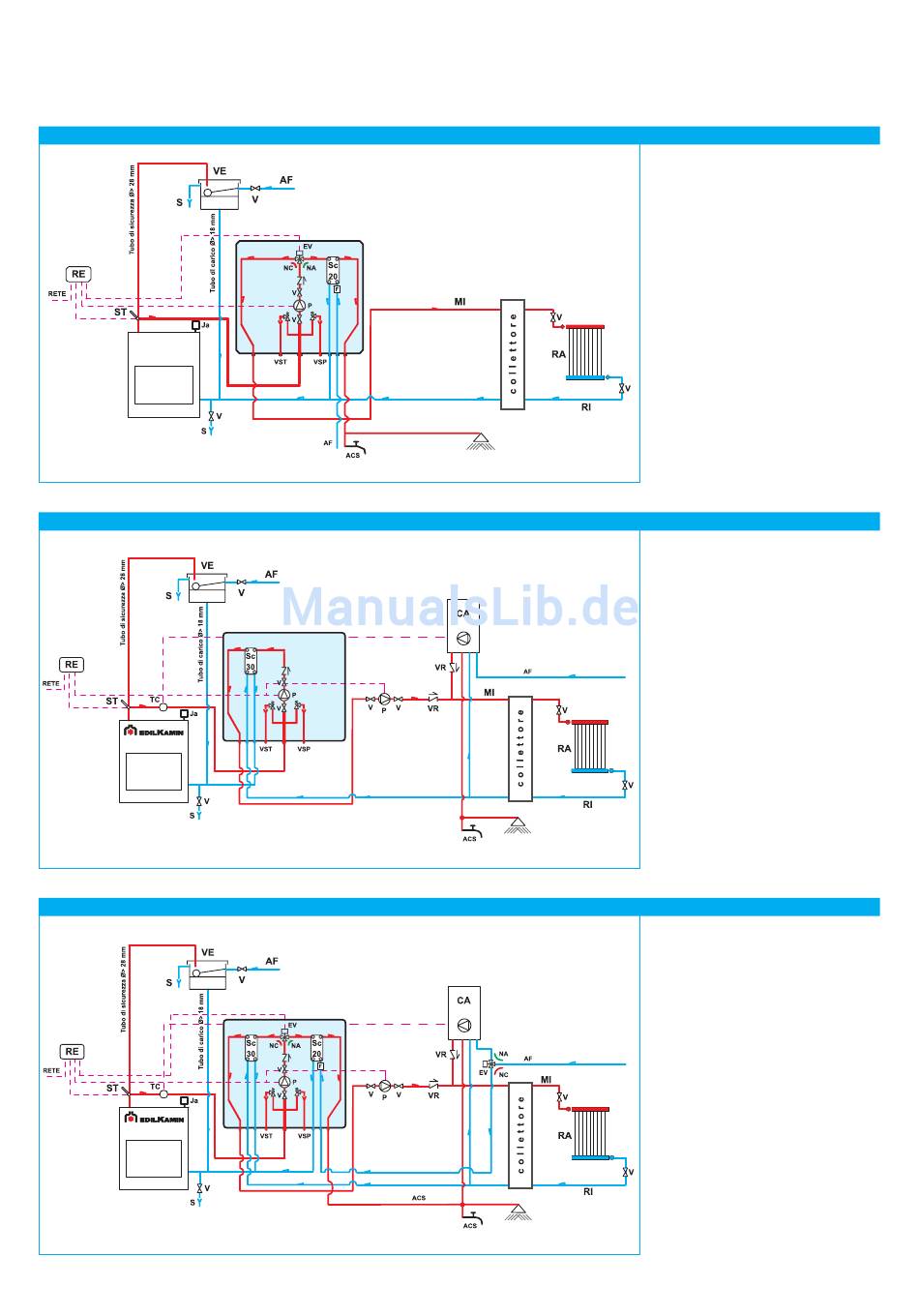

KIT 1
Wasseranlage Heizkamin mit Sanitärheißwasser-Erzeugung
TC
KIT 2
Wasseranlage Heizkamin ohne Sanitärheißwasser-Erzeugung + wandmontierter Heizkessel
TC
KIT 3
Wasseranlage Heizkamin mit Sanitärheißwasser-Erzeugung + wandmontierter Heizkessel
TC
MAN MÜSS DIE VORLAUFSCHLÄUCHE UND DIE RÜCKLAUFSCHLÄUCHE KREUZEN, UM EINEN GUTEN BETRIEB ZU BEKOMMEN.
20
LEGENDE
ACS: Sanitärheißwasser
AF: Kaltes Wasser
EV: Dreiwege-Magnetventil
F: Durchflusswächter
MI: Anlagenvorlauf
NA: normal geöffnet
NC: Normal geschlossen
P: Pumpe (Umwälzpumpe)
RA: Heizkörper
RE: Elektronischer Regler
RI: Anlagenrücklauf
S: Abfluss
Sc 20: Wärmetauscher mit 20 Platten
ST: Temperatursonde
TC: Heizkamin
V: Ventil
VE: offenes Dehnungsgefäß
VSP: Überdruck-Sicherheitsventil mit 1,5 bar
VST: Überhitzungsschutzventil
Ja: Automatisches Entlüftungsventil
LEGENDE
AF: Kaltes Wasser
CA: Wandmontierter Heizkessel
MI: Anlagenvorlauf
P: Pumpe (Umwälzpumpe)
RA: Heizkörper
RE: Elektronischer Regler
RI: Anlagenrücklauf
S: Abfluss
Ja: Automatisches Entlüftungsventil
Sc 30: Wärmetauscher mit 30 Platten
ST: Temperatursonde
TC: Heizkamin
V: Ventil
VE: offenes Dehnungsgefäß
VR: Rückschlagventil
VSP: Überdruck-Sicherheitsventil mit 1,5 bar
VST: Überhitzungsschutzventil
LEGENDE
ACS: Sanitärheißwasser
AF: Kaltes Wasser
CA:
Wandmontierter Heizkessel
EV:
Dreiwege-Magnetventil
F: Durchflusswächter
MI: Anlagenvorlauf
NA: normal geöffnet
NC: Normal geschlossen
P: Pumpe (Umwälzpumpe)
RA: Heizkörper
RE: Elektronischer Regler
RI: Anlagenrücklauf
S: Abfluss
Sc 20: Wärmetauscher mit 20 Platten
Sc 30: Wärmetauscher mit 30 Platten
TC: Heizkamin
V: Ventil
VE: offenes Dehnungsgefäß
VR: Rückschlagventil
VSP: Überdruck-Sicherheitsventil mit 1,5 bar
VST: Überhitzungsschutzventil
Ja: Automatisches Entlüftungsventil
