KLIMA WARM multilingue_fra 30 04 2010.qxp

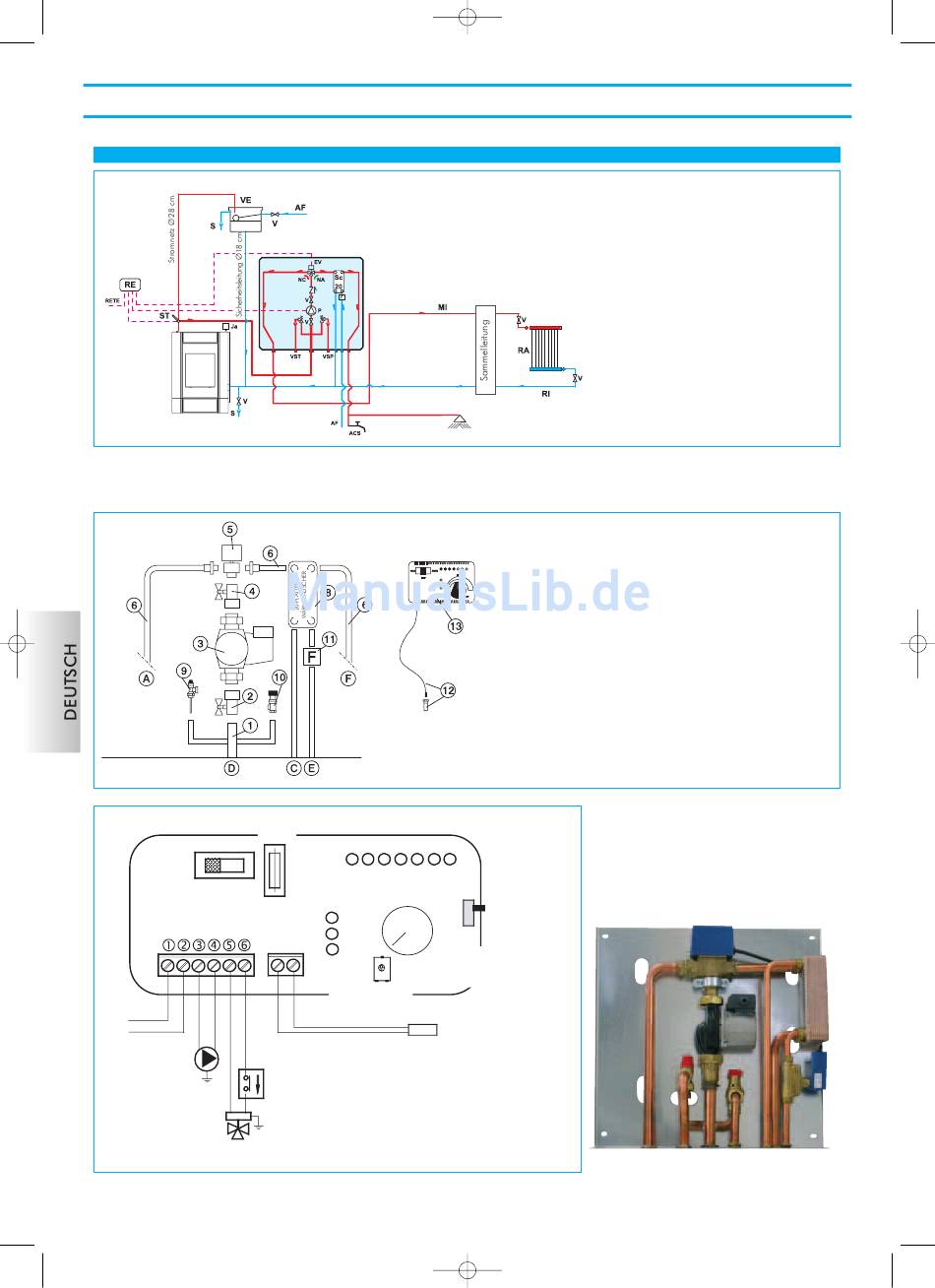

ANLAGE FÜR INSTALLATION MIT OFFENEM AUSDEHNUNGSGEFÄSS
BEISPIEL EINER HYDRAULIKANLAGE FÜR KAMINOFEN MIT SANITÄRHEISSWASSERERZEUGUNG
Der Bausatz Kit 1 wurde geschaffen, um die Aufgabe der Installateure zu erleichtern; er enthält nämlich alle für eine ordnungsgemäße
Installation des Produkts erforderlichen Bestandteile.
NB: Die im Bausatz enthaltenen Geräte müssen vor der Wärmeabstrahlung des Kaminofen mittels Wärmeisolierungsmatten entsprechend
geschützt werden.
Bestandteile KIT 1
Elektroanschlüsse
Stromversorgung
230V WS
Umwälzpumpe
3-Wege-Ventil
108
12/05/2010
KIT 1
Regler im Bausatz
enthalten
Die Artikelnummern sind in Klammern angegeben.
Sicherung
Anzeige
Ventilregelung
20-80° C
Umwälzpumpe Ein
Alarm Übertemperatur
3-Wege-Ventil
Regelung Umwälzpumpe
20-80° C
Durchflusswächter
Achtung: Stromlos geschlossenen
Kontakt anschließen
11.36
Pagina 109
UNTER VERWENDUNG DES BAUSATZES
ACS:
AF:
EV:
F:
MI:
NA:
NC:
P:
RA:
RE:
RI:
S:
Sc 20:
ST:
V:
VE:
VSP:
VST:
Ja:
Sammelleitung aus Messing zu 1" m. Außengew.
1
Kugelhahn zu 1"
2
Umwälzpumpe mit Anschlüssen zu 1" ½ (219660)
3
Rückschlagventil 1" (261910)
4
3-Wege-Elektroventil zu 1" m. Innengew. (143330)
5
Rohre und Anschlussteile aus Kupfer
6
30-Platten-Wärmetauscher für Austausch
7
mit Kreislauf der Gasheizung (216620)
20-Platten-Wärmetauscher für
8
Sanitärheißwassererzeugung (205270)
Überhitzungsschutzventil zu ¾" (72940)
9
Sicherheitsventil zu 1,5 bar (143260)
10
Durchflusswächter (220830)
11
Schacht für Thermometer ½"
12
Elektronischer Regler (220780)
13
Anlagenvorlauf ¾"
A
Anlagenrücklauf ¾"
B
Rücklauf zum Heizofen ¾"
C
Vorlauf des Heizofens 1"
D
Sanitärkaltwasser ½"
E
Sanitärheißwasser ½"
F
SCHALTSTELLUNGEN
Schalter OFF
Schalter MAN
Schalter AUTO
Schalter Alarm In Stellung OFF
OFF
ON
Einschalten
Ausschalten
akustischer
Alarm
Sonde
(in den
entsprechenden
Schacht
einführen)
KIT 1
KIT 1
Sanitärheißwasser
Kaltwasser
3-Wege-Elektroventil
Durchflusswächter
Anlagenvorlauf
Stromlos offener Kontakt
Stromlos geschlossener Kontakt
Umwälzpumpe
Heizkörper
Elektronischer Regler
Anlagenrücklauf
Abfluss
20-Platten-Wärmetauscher
Temperatursonde
Ventil
Offenes Ausdehnungsgefäß
Sicherheits-Druckventil 1,5 bar
Überhitzungsschutzventil
Automatische Entlüftung
Alles ausgeschaltet
Zwangsbetrieb Umwälzpumpe
Ventil eingestellt
Umwälzpumpe eingestellt
Ventil eingestellt
Alarmglocke ausgeschlossen
Art.-Nr. 261880
