EdilKamin KLIMA Montageanleitung Seite 25

PER WARM / KLIMA BASE

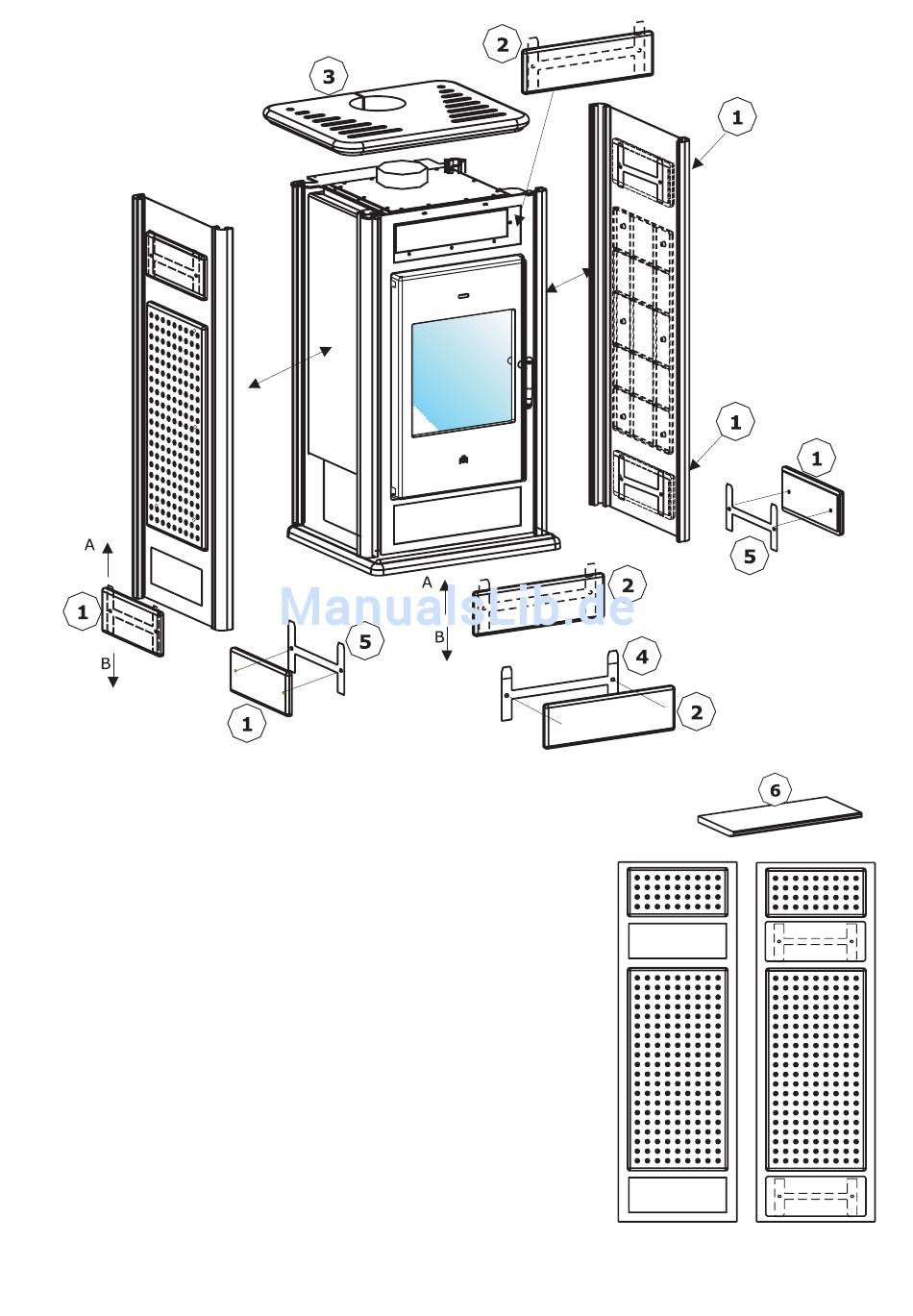

Posizionare i pannelli laterali, se non già pre montati in precedenza,
negli incastri dei profili in alluminio della struttura della stufa.
- avvitare i profili di metallo (5) alla corrispettiva piastrella laterale in
ceramica (1) con le viti in dotazione
- inserirle nei relativi alloggiamenti nei pannelli laterale della stufa infi-
landoli dall' alto (A) per poi bloccarli spingendolo verso il basso (B).
- avvitare i profili di metallo (4) alla corrispettiva piastrella frontali in
ceramica (2) con le viti in dotazione
- inserirle nei relativi alloggiamenti nel pannello frontale della stufa
infilandoli dall' alto (A) per poi bloccarli spingendolo verso il basso (B).
- posizionare il top in ceramica centrandolo rispetto al foro di uscita
fumi
PER WARM / KLIMA con scaldavivande:
Procedere in ugual modo vedi particolare pannelli a lato.
Dopo aver posizionato il top (3) posizionare la ceramica dello scalda-
particolare pannelli lateriali
vivande (6)
versione scaldavivande
25
