EdilKamin KLIMA Montageanleitung Seite 23

Kit zur Installation
MIT GESCHLOSSENEM AUSDEHNUNGSGEFÄSS
VERWENDBAR NUR BEI KAMINEN MIT DURCH ÜBERHITZUNGSSCHUTZVENTIL BETÄTIGTER KÜHLSCHLANGE
Die betreffenden Kits sind so ausgelegt, dass sie die Installations- und Montagearbeiten für den Heizkamin erlei-
chtern, sie ent-halten nämlich alle Teile, die zur sachgerechten Installation des Produkts erforderlich sind.
Hinweis: Alle Geräte im Installations-Kit sind durch Isoliermatten vor der Wärmeabstrahlung des Heizkamins zu schützen.

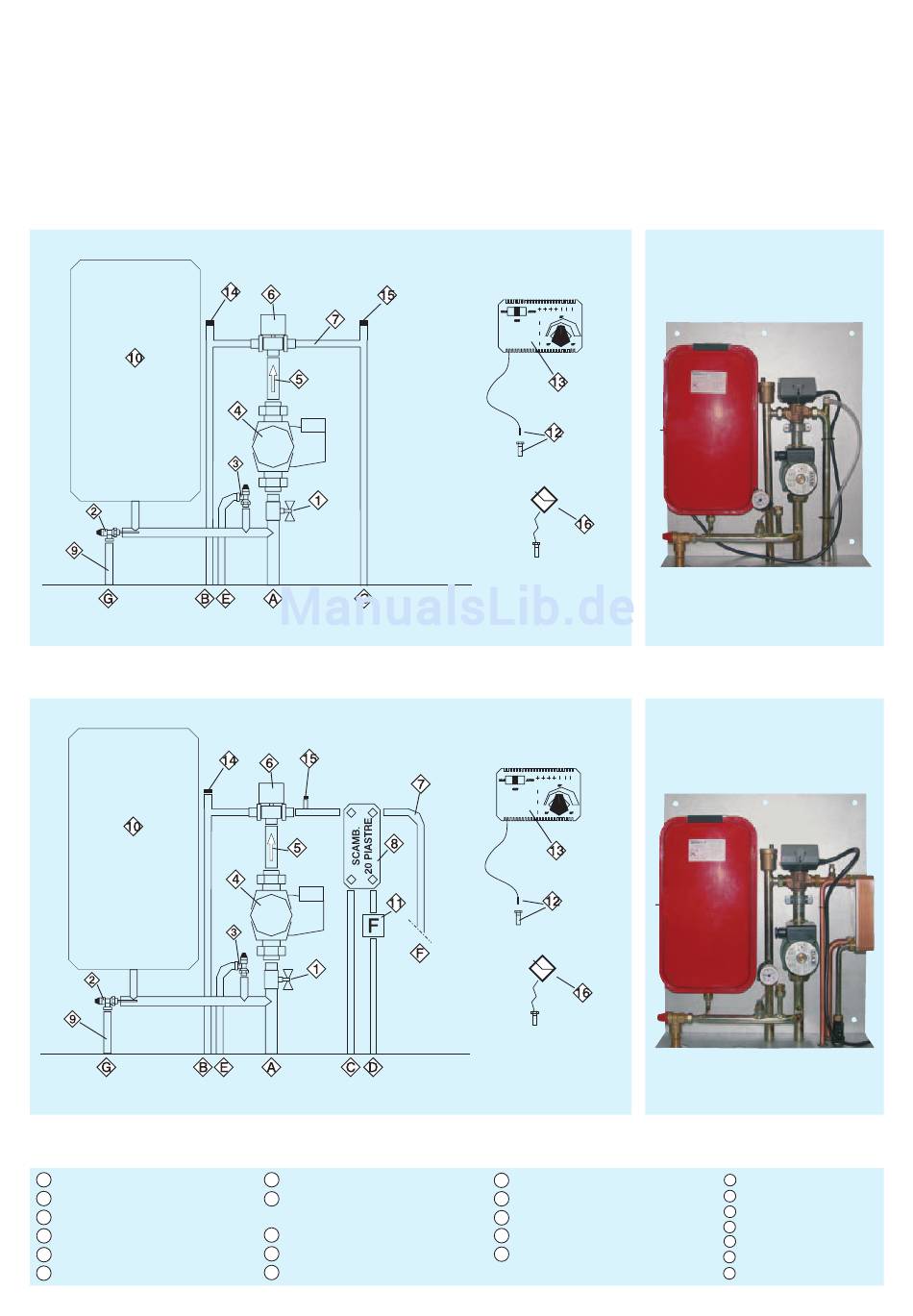

1 Kugelventil zu 1"
Überhitzungsschutzventil (72940)
2
3 Überdruckventil (284220)
4 Umwälzpumpe (219660)
5 Armaturen mit Rückschlagventil 1" (284180)
6
Dreiwege-Magnetventil ¾" M (283690)
7 Armaturen
Wärmetauscher mit 20 Platten zur
8
Sanitärheißwassererzeugung (284300)
9
Tronchetto abfluss valv. sovratemperatura
10
Geschlossenes Ausdehnungsgefäß (283680)
11
Durchflusswächter (220830)
Im Kit enthaltener
Regler
In Klammern die Bestellnummern
Im Kit enthaltener
Regler
In Klammern die Bestellnummern
Schacht für Thermometer ½" + sonde (175960)
12
Elektronischer Regler (220780)
13
Automatisches Entlüftungsventil 3/8" (284150)
14
15 Manuelles Entlüftungsventil 1/4" (284170)
16 Manometer (269590)
KIT 5
VORMONTIERTE
Bestellnr. 280590
KIT 6
VORMONTIERTE
Bestellnr. 280600
A
Vorlauf zum Kamin
B Vorlauf
C Rücklauf zum Kamin
D Sanitärkaltwasser
E
Abfluss ventil sovrapressione
F
Sanitärheißwasser
G Abfluss ventil sovratemperatura
