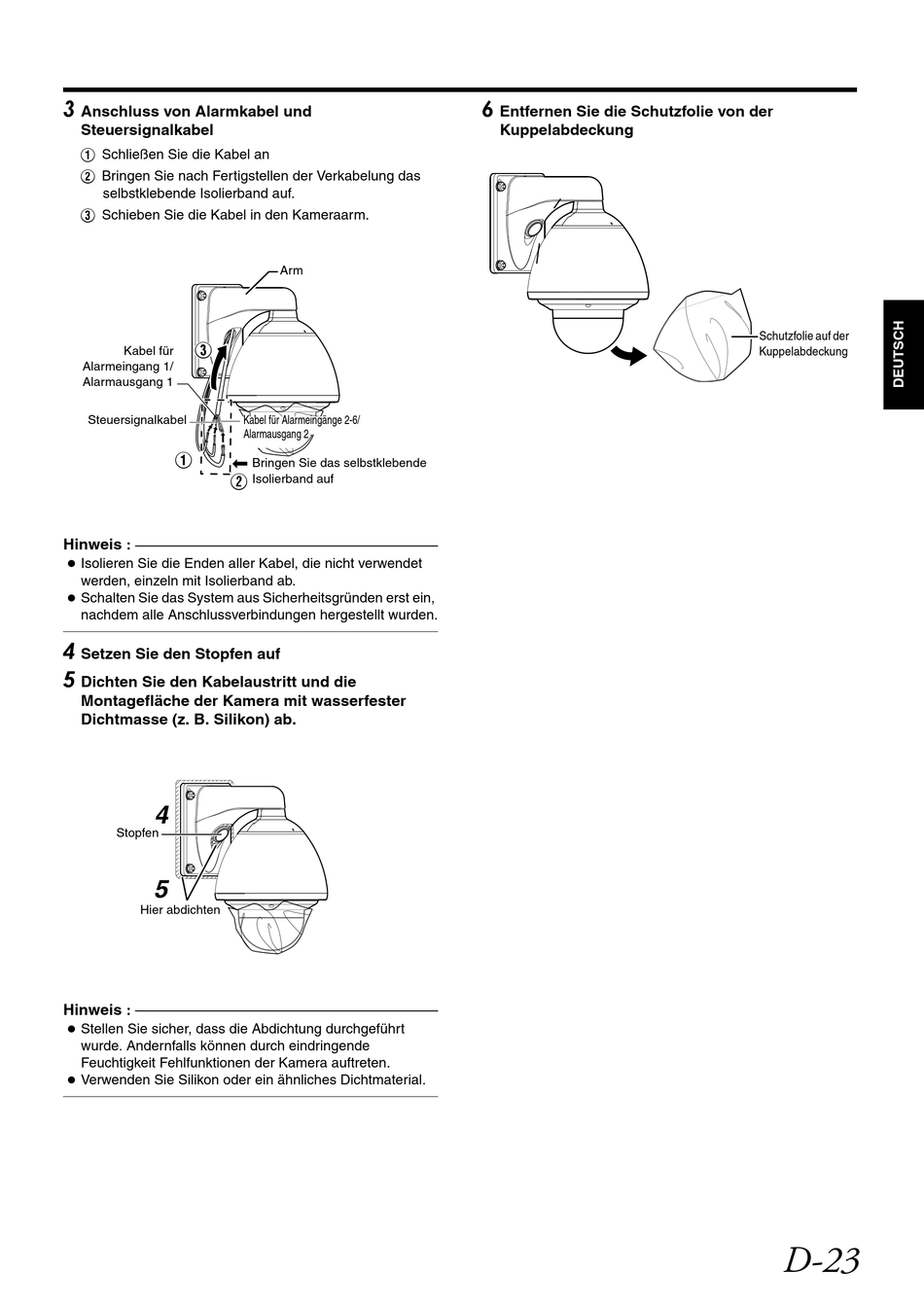

Anschluss von Alarmkabel und
Steuersignalkabel
A Schließen Sie die Kabel an
B Bringen Sie nach Fertigstellen der Verkabelung das
selbstklebende Isolierband auf.
C Schieben Sie die Kabel in den Kameraarm.
C
Kabel für
Alarmeingang 1/
Alarmausgang 1
Steuersignalkabel
A
B
Hinweis
:
● Isolieren Sie die Enden aller Kabel, die nicht verwendet
werden, einzeln mit Isolierband ab.
● Schalten Sie das System aus Sicherheitsgründen erst ein,
nachdem alle Anschlussverbindungen hergestellt wurden.
4
Setzen Sie den Stopfen auf
5
Dichten Sie den Kabelaustritt und die
Montagefläche der Kamera mit wasserfester
Dichtmasse (z. B. Silikon) ab.
4
Stopfen
5
Hier abdichten
Hinweis
:
● Stellen Sie sicher, dass die Abdichtung durchgeführt
wurde. Andernfalls können durch eindringende
Feuchtigkeit Fehlfunktionen der Kamera auftreten.
● Verwenden Sie Silikon oder ein ähnliches Dichtmaterial.
Arm
Kabel für Alarmeingänge 2-6/
Alarmausgang 2
Bringen Sie das selbstklebende
Isolierband auf
6
Entfernen Sie die Schutzfolie von der
Kuppelabdeckung
Schutzfolie auf der
Kuppelabdeckung
