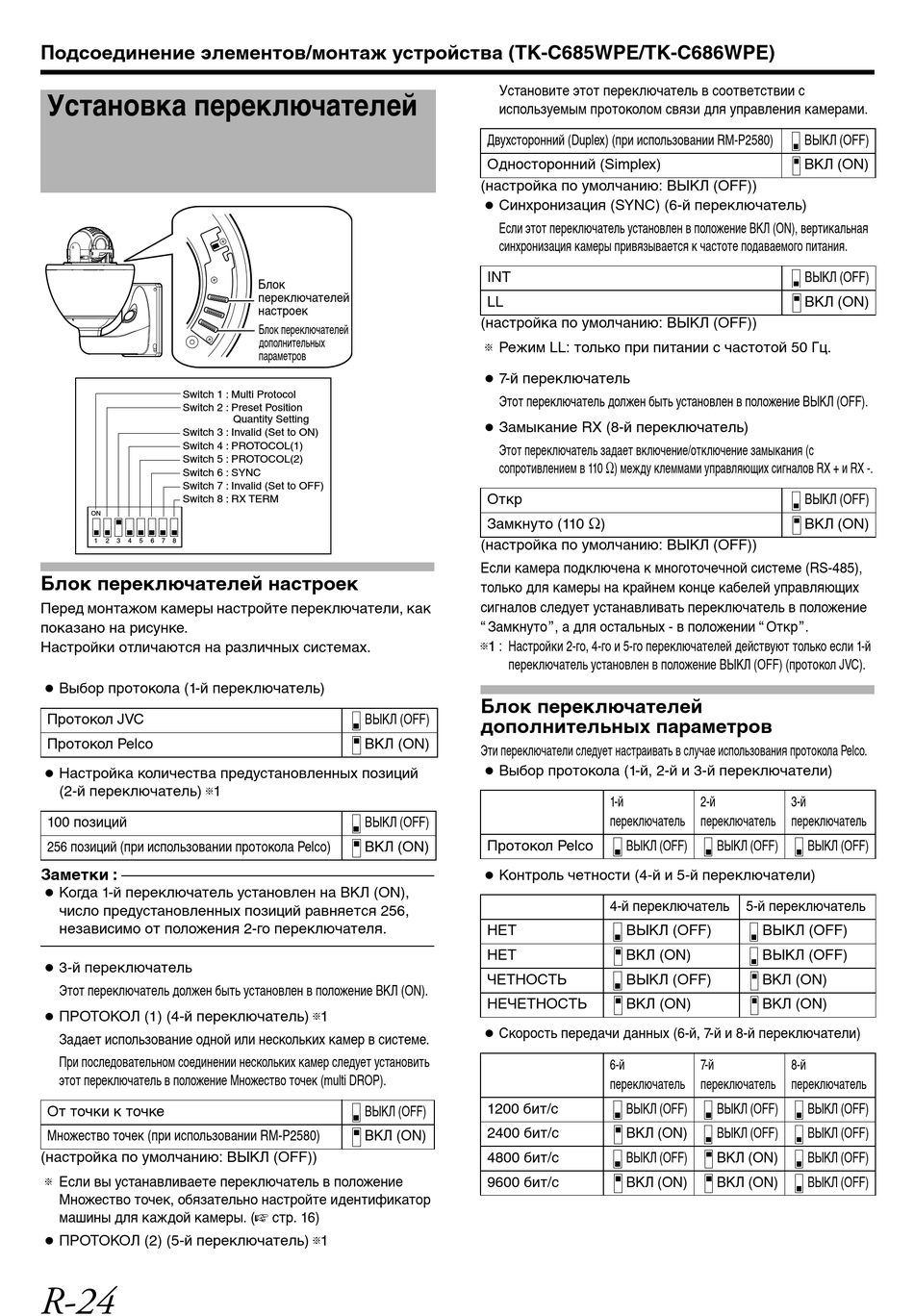

Подсоединение элементов/монтаж устройства (TK-C685WPE/TK-C686WPE)
Установка переключателей
Switch 1 : Multi Protocol
Switch 2 : Preset Position
Switch 3 : Invalid (Set to ON)
Switch 4 : PROTOCOL(1)
Switch 5 : PROTOCOL(2)
Switch 6 : SYNC
Switch 7 : Invalid (Set to OFF)
Switch 8 : RX TERM
ON
1 2 3 4 5 6 7 8
Блок переключателей настроек
Перед монтажом камеры настройте переключатели, как
показано на рисунке.
Настройки отличаются на различных системах.
● Выбор протокола (1-й переключатель)
Протокол JVC
Протокол Pelco
● Настройка количества предустановленных позиций
(2-й переключатель) T1
100 позиций
256 позиций (при использовании протокола Pelco)
Заметки :
● Когда 1-й переключатель установлен на ВКЛ (ON),
число предустановленных позиций равняется 256,
независимо от положения 2-го переключателя.
● 3-й переключатель
Этот переключатель должен быть установлен в положение ВКЛ (ON).
● ПРОТОКОЛ (1) (4-й переключатель) T1
Задает использование одной или нескольких камер в системе.
При последовательном соединении нескольких камер следует установить
этот переключатель в положение Множество точек (multi DROP).
От точки к точке
Множество точек (при использовании RM-P2580)
(настройка по умолчанию: ВЫКЛ (OFF))
T Если вы устанавливаете переключатель в положение
Множество точек, обязательно настройте идентификатор
машины для каждой камеры. (A стр. 16)
● ПРОТОКОЛ (2) (5-й переключатель) T1
R-24
Блок
переключателей
настроек
Блок переключателей
дополнительных
параметров
Quantity Setting
ВЫКЛ (OFF)
ВКЛ (ON)
ВЫКЛ (OFF)
ВКЛ (ON)
ВЫКЛ (OFF)
ВКЛ (ON)
Установите этот переключатель в соответствии с
используемым протоколом связи для управления камерами.
Двухсторонний (Duplex) (при использовании RM-P2580)
Односторонний (Simplex)
(настройка по умолчанию: ВЫКЛ (OFF))
● Синхронизация (SYNC) (6-й переключатель)
Если этот переключатель установлен в положение ВКЛ (ON), вертикальная
синхронизация камеры привязывается к частоте подаваемого питания.
INT
LL
(настройка по умолчанию: ВЫКЛ (OFF))
T Режим LL: только при питании с частотой 50 Гц.
● 7-й переключатель
Этот переключатель должен быть установлен в положение ВЫКЛ (OFF).
● Замыкание RX (8-й переключатель)
Этот переключатель задает включение/отключение замыкания (с
сопротивлением в 110 K) между клеммами управляющих сигналов RX + и RX -.
Откр
Замкнуто (110 K)
(настройка по умолчанию: ВЫКЛ (OFF))
Если камера подключена к многоточечной системе (RS-485),
только для камеры на крайнем конце кабелей управляющих
сигналов следует устанавливать переключатель в положение
AЗамкнутоB, а для остальных - в положении AОткрB.
T1 : Настройки 2-го, 4-го и 5-го переключателей действуют только если 1-й
переключатель установлен в положение ВЫКЛ (OFF) (протокол JVC).
Блок переключателей
дополнительных параметров
Эти переключатели следует настраивать в случае использования протокола Pelco.
● Выбор протокола (1-й, 2-й и 3-й переключатели)
1-й
переключатель
Протокол Pelco ВЫКЛ (OFF)
● Контроль четности (4-й и 5-й переключатели)
4-й переключатель
НЕТ ВЫКЛ (OFF)
НЕТ ВКЛ (ON)
ЧЕТНОСТЬ ВЫКЛ (OFF)
НЕЧЕТНОСТЬ ВКЛ (ON)
● Скорость передачи данных (6-й, 7-й и 8-й переключатели)
6-й
переключатель
1200 бит/с ВЫКЛ (OFF)
2400 бит/с ВКЛ (ON)
4800 бит/с ВЫКЛ (OFF)
9600 бит/с ВКЛ (ON)
ВЫКЛ (OFF)
ВКЛ (ON)
ВЫКЛ (OFF)
ВКЛ (ON)
ВЫКЛ (OFF)
ВКЛ (ON)
2-й 3-й
переключатель переключатель
ВЫКЛ (OFF) ВЫКЛ (OFF)
5-й переключатель
ВЫКЛ (OFF)
ВЫКЛ (OFF)
ВКЛ (ON)
ВКЛ (ON)
7-й 8-й
переключатель переключатель
ВЫКЛ (OFF) ВЫКЛ (OFF)
ВЫКЛ (OFF) ВЫКЛ (OFF)
ВКЛ (ON) ВЫКЛ (OFF)
ВКЛ (ON) ВЫКЛ (OFF)
