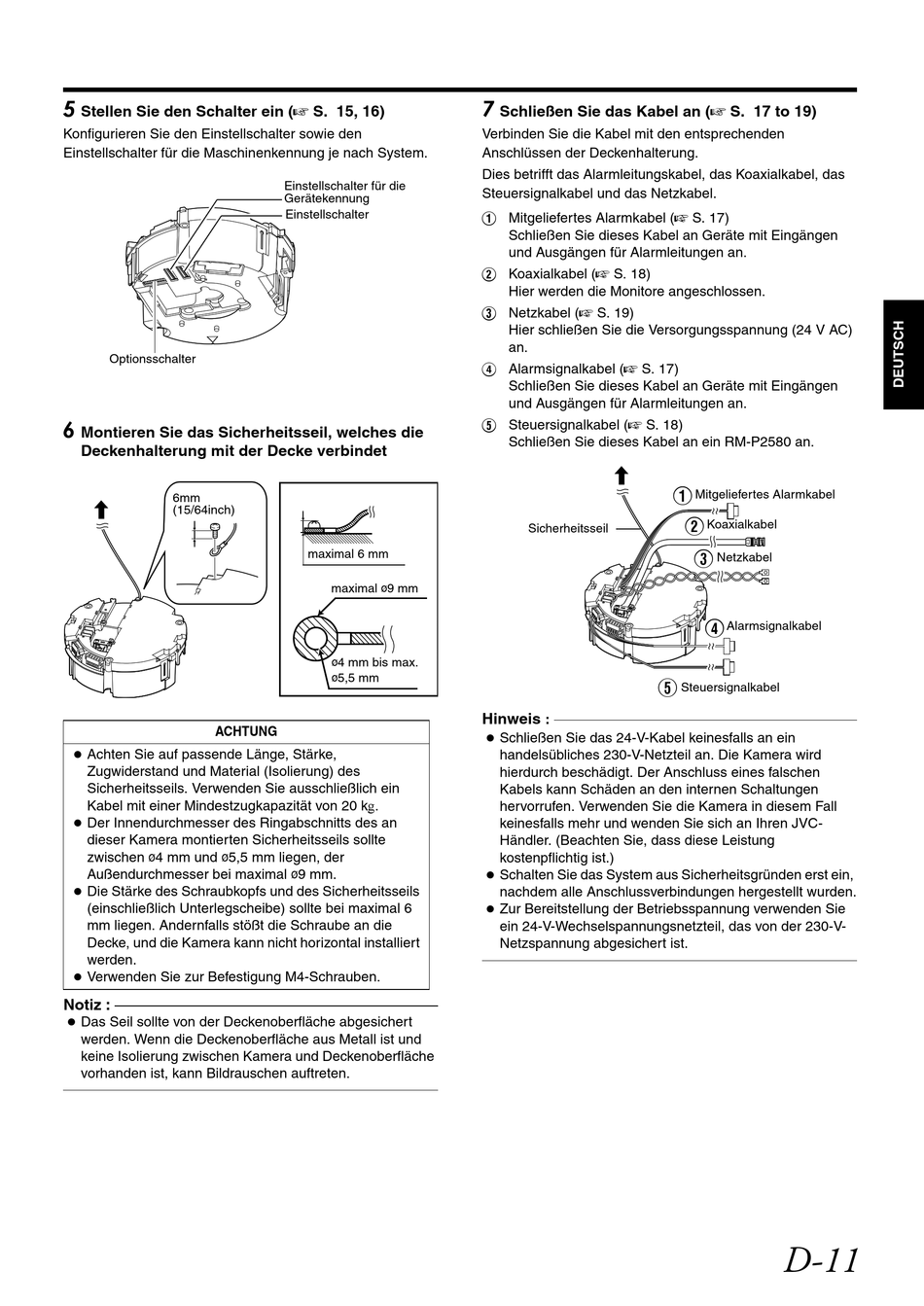

JVC TK-C685E Bedienungsanleitungen Seite 11

5
Stellen Sie den Schalter ein (A S. 15, 16)
Konfigurieren Sie den Einstellschalter sowie den
Einstellschalter für die Maschinenkennung je nach System.
Optionsschalter
6
Montieren Sie das Sicherheitsseil, welches die
Deckenhalterung mit der Decke verbindet
6mm
(15/64inch)
ACHTUNG
● Achten Sie auf passende Länge, Stärke,
Zugwiderstand und Material (Isolierung) des
Sicherheitsseils. Verwenden Sie ausschließlich ein
Kabel mit einer Mindestzugkapazität von 20 kg.
● Der Innendurchmesser des Ringabschnitts des an
dieser Kamera montierten Sicherheitsseils sollte
zwischen R4 mm und R5,5 mm liegen, der
Außendurchmesser bei maximal R9 mm.
● Die Stärke des Schraubkopfs und des Sicherheitsseils
(einschließlich Unterlegscheibe) sollte bei maximal 6
mm liegen. Andernfalls stößt die Schraube an die
Decke, und die Kamera kann nicht horizontal installiert
werden.
● Verwenden Sie zur Befestigung M4-Schrauben.
Notiz :
● Das Seil sollte von der Deckenoberfläche abgesichert
werden. Wenn die Deckenoberfläche aus Metall ist und
keine Isolierung zwischen Kamera und Deckenoberfläche
vorhanden ist, kann Bildrauschen auftreten.
Einstellschalter für die
Gerätekennung
Einstellschalter
maximal 6 mm
maximal R9 mm
R4 mm bis max.
R5,5 mm
7
Schließen Sie das Kabel an (A S. 17 to 19)
Verbinden Sie die Kabel mit den entsprechenden
Anschlüssen der Deckenhalterung.
Dies betrifft das Alarmleitungskabel, das Koaxialkabel, das
Steuersignalkabel und das Netzkabel.
A Mitgeliefertes Alarmkabel (A S. 17)
Schließen Sie dieses Kabel an Geräte mit Eingängen
und Ausgängen für Alarmleitungen an.
B Koaxialkabel (A S. 18)
Hier werden die Monitore angeschlossen.
C Netzkabel (A S. 19)
Hier schließen Sie die Versorgungsspannung (24 V AC)
an.
D Alarmsignalkabel (A S. 17)
Schließen Sie dieses Kabel an Geräte mit Eingängen
und Ausgängen für Alarmleitungen an.
E Steuersignalkabel (A S. 18)
Schließen Sie dieses Kabel an ein RM-P2580 an.
Sicherheitsseil
Hinweis
:
● Schließen Sie das 24-V-Kabel keinesfalls an ein
handelsübliches 230-V-Netzteil an. Die Kamera wird
hierdurch beschädigt. Der Anschluss eines falschen
Kabels kann Schäden an den internen Schaltungen
hervorrufen. Verwenden Sie die Kamera in diesem Fall
keinesfalls mehr und wenden Sie sich an Ihren JVC-
Händler. (Beachten Sie, dass diese Leistung
kostenpflichtig ist.)
● Schalten Sie das System aus Sicherheitsgründen erst ein,
nachdem alle Anschlussverbindungen hergestellt wurden.
● Zur Bereitstellung der Betriebsspannung verwenden Sie
ein 24-V-Wechselspannungsnetzteil, das von der 230-V-
Netzspannung abgesichert ist.
A
Mitgeliefertes Alarmkabel
B
Koaxialkabel
C
Netzkabel
D
Alarmsignalkabel
E
Steuersignalkabel
D-11
