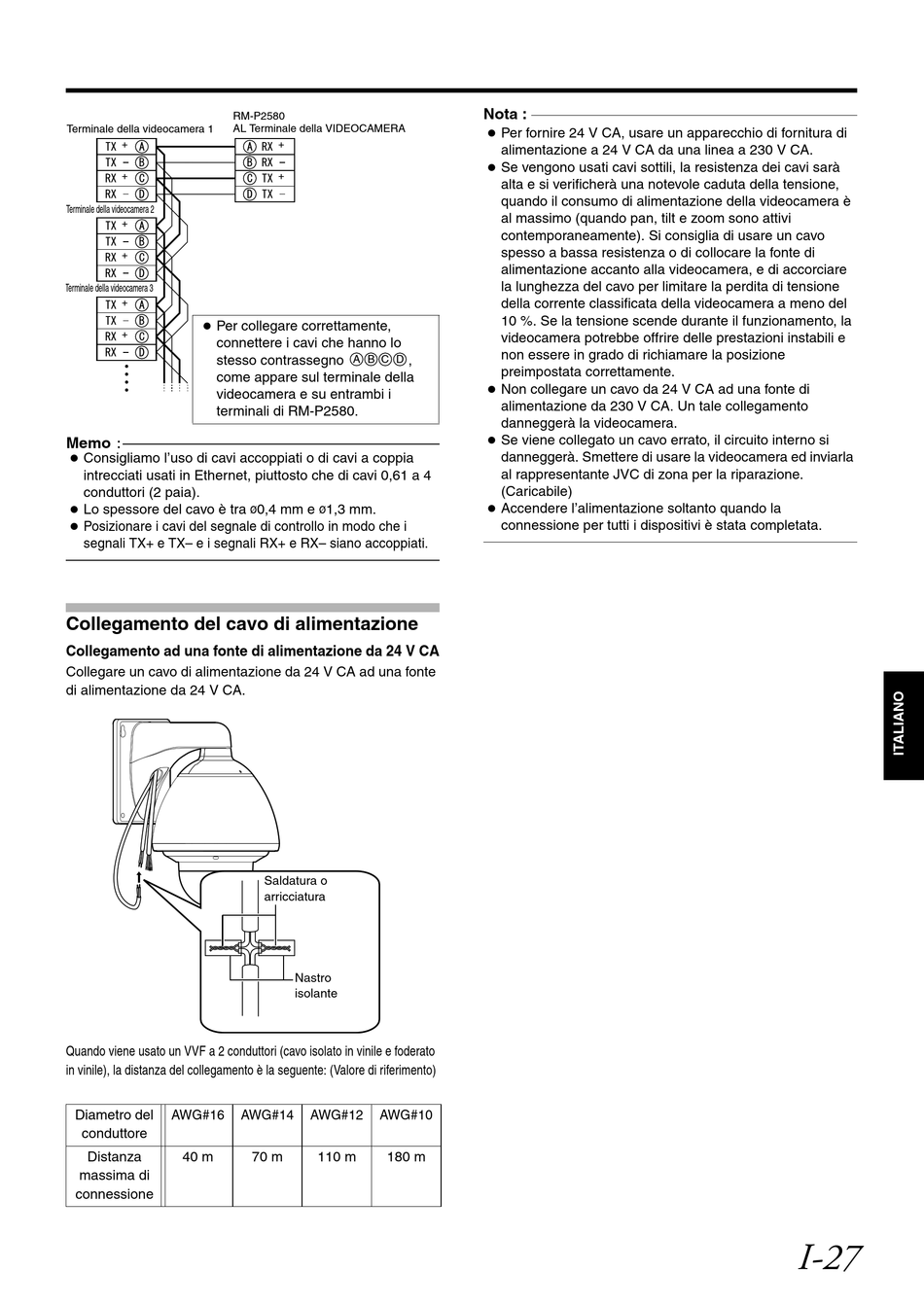

Terminale della videocamera 1 AL Terminale della VIDEOCAMERA
Terminale della videocamera 2
Terminale della videocamera 3
● Per collegare correttamente,
connettere i cavi che hanno lo
stesso contrassegno
come appare sul terminale della
videocamera e su entrambi i
terminali di RM-P2580.
Memo ：
● Consigliamo l'uso di cavi accoppiati o di cavi a coppia
intrecciati usati in Ethernet, piuttosto che di cavi 0,61 a 4
conduttori (2 paia).
● Lo spessore del cavo è tra R0,4 mm e R1,3 mm.
● Posizionare i cavi del segnale di controllo in modo che i
segnali TX+ e TX– e i segnali RX+ e RX– siano accoppiati.
Collegamento del cavo di alimentazione
Collegamento ad una fonte di alimentazione da 24 V CA
Collegare un cavo di alimentazione da 24 V CA ad una fonte
di alimentazione da 24 V CA.
Quando viene usato un VVF a 2 conduttori (cavo isolato in vinile e foderato
in vinile), la distanza del collegamento è la seguente: (Valore di riferimento)
Diametro del AWG#16
conduttore
Distanza 40 m
massima di
connessione
,
A B C D
Saldatura o
arricciatura
Nastro
isolante
AWG#14 AWG#12 AWG#10
70 m 110 m 180 m
Nota :
● Per fornire 24 V CA, usare un apparecchio di fornitura di
alimentazione a 24 V CA da una linea a 230 V CA.
● Se vengono usati cavi sottili, la resistenza dei cavi sarà
alta e si verificherà una notevole caduta della tensione,
quando il consumo di alimentazione della videocamera è
al massimo (quando pan, tilt e zoom sono attivi
contemporaneamente). Si consiglia di usare un cavo
spesso a bassa resistenza o di collocare la fonte di
alimentazione accanto alla videocamera, e di accorciare
la lunghezza del cavo per limitare la perdita di tensione
della corrente classificata della videocamera a meno del
10 %. Se la tensione scende durante il funzionamento, la
videocamera potrebbe offrire delle prestazioni instabili e
non essere in grado di richiamare la posizione
preimpostata correttamente.
● Non collegare un cavo da 24 V CA ad una fonte di
alimentazione da 230 V CA. Un tale collegamento
danneggerà la videocamera.
● Se viene collegato un cavo errato, il circuito interno si
danneggerà. Smettere di usare la videocamera ed inviarla
al rappresentante JVC di zona per la riparazione.
(Caricabile)
● Accendere l'alimentazione soltanto quando la
connessione per tutti i dispositivi è stata completata.
