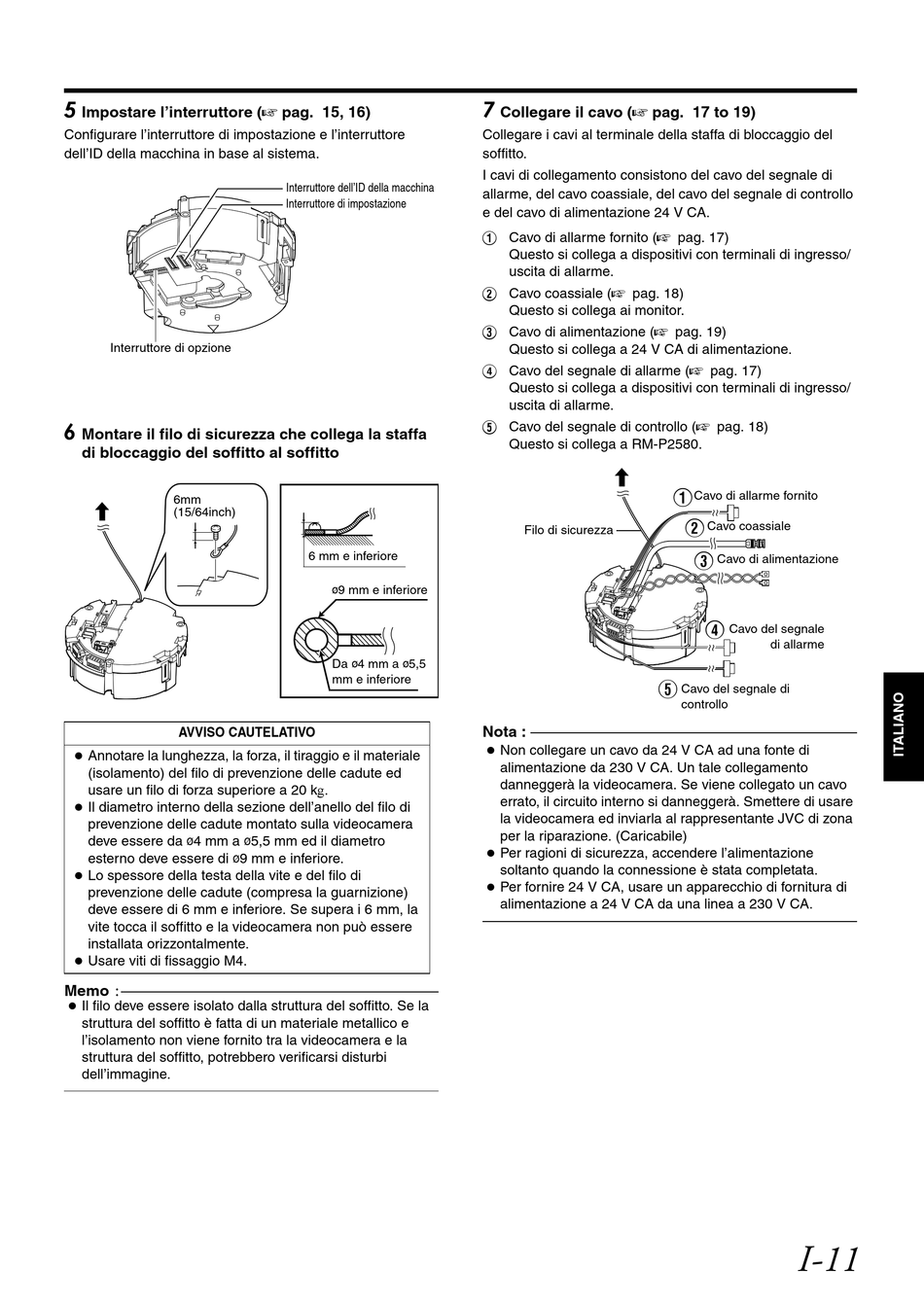

5
Impostare l'interruttore (A pag. 15, 16)
Configurare l'interruttore di impostazione e l'interruttore
dell'ID della macchina in base al sistema.
Interruttore di opzione
6
Montare il filo di sicurezza che collega la staffa
di bloccaggio del soffitto al soffitto
6mm
(15/64inch)
AVVISO CAUTELATIVO
● Annotare la lunghezza, la forza, il tiraggio e il materiale
(isolamento) del filo di prevenzione delle cadute ed
usare un filo di forza superiore a 20 kg.
● Il diametro interno della sezione dell'anello del filo di
prevenzione delle cadute montato sulla videocamera
deve essere da R4 mm a R5,5 mm ed il diametro
esterno deve essere di R9 mm e inferiore.
● Lo spessore della testa della vite e del filo di
prevenzione delle cadute (compresa la guarnizione)
deve essere di 6 mm e inferiore. Se supera i 6 mm, la
vite tocca il soffitto e la videocamera non può essere
installata orizzontalmente.
● Usare viti di fissaggio M4.
Memo :
● Il filo deve essere isolato dalla struttura del soffitto. Se la
struttura del soffitto è fatta di un materiale metallico e
l'isolamento non viene fornito tra la videocamera e la
struttura del soffitto, potrebbero verificarsi disturbi
dell'immagine.
Interruttore dell'ID della macchina
Interruttore di impostazione
6 mm e inferiore
R9 mm e inferiore
Da R4 mm a R5,5
mm e inferiore
7
Collegare il cavo (A pag. 17 to 19)
Collegare i cavi al terminale della staffa di bloccaggio del
soffitto.
I cavi di collegamento consistono del cavo del segnale di
allarme, del cavo coassiale, del cavo del segnale di controllo
e del cavo di alimentazione 24 V CA.
A Cavo di allarme fornito (A pag. 17)
Questo si collega a dispositivi con terminali di ingresso/
uscita di allarme.
B Cavo coassiale (A pag. 18)
Questo si collega ai monitor.
C Cavo di alimentazione (A pag. 19)
Questo si collega a 24 V CA di alimentazione.
D Cavo del segnale di allarme (A pag. 17)
Questo si collega a dispositivi con terminali di ingresso/
uscita di allarme.
E Cavo del segnale di controllo (A pag. 18)
Questo si collega a RM-P2580.
Filo di sicurezza
Nota :
● Non collegare un cavo da 24 V CA ad una fonte di
alimentazione da 230 V CA. Un tale collegamento
danneggerà la videocamera. Se viene collegato un cavo
errato, il circuito interno si danneggerà. Smettere di usare
la videocamera ed inviarla al rappresentante JVC di zona
per la riparazione. (Caricabile)
● Per ragioni di sicurezza, accendere l'alimentazione
soltanto quando la connessione è stata completata.
● Per fornire 24 V CA, usare un apparecchio di fornitura di
alimentazione a 24 V CA da una linea a 230 V CA.
A
Cavo di allarme fornito
B
Cavo coassiale
C
Cavo di alimentazione
D
Cavo del segnale
di allarme
E
Cavo del segnale di
controllo
I-11
