Raccordements et installation
Système de communication Multi-Drop

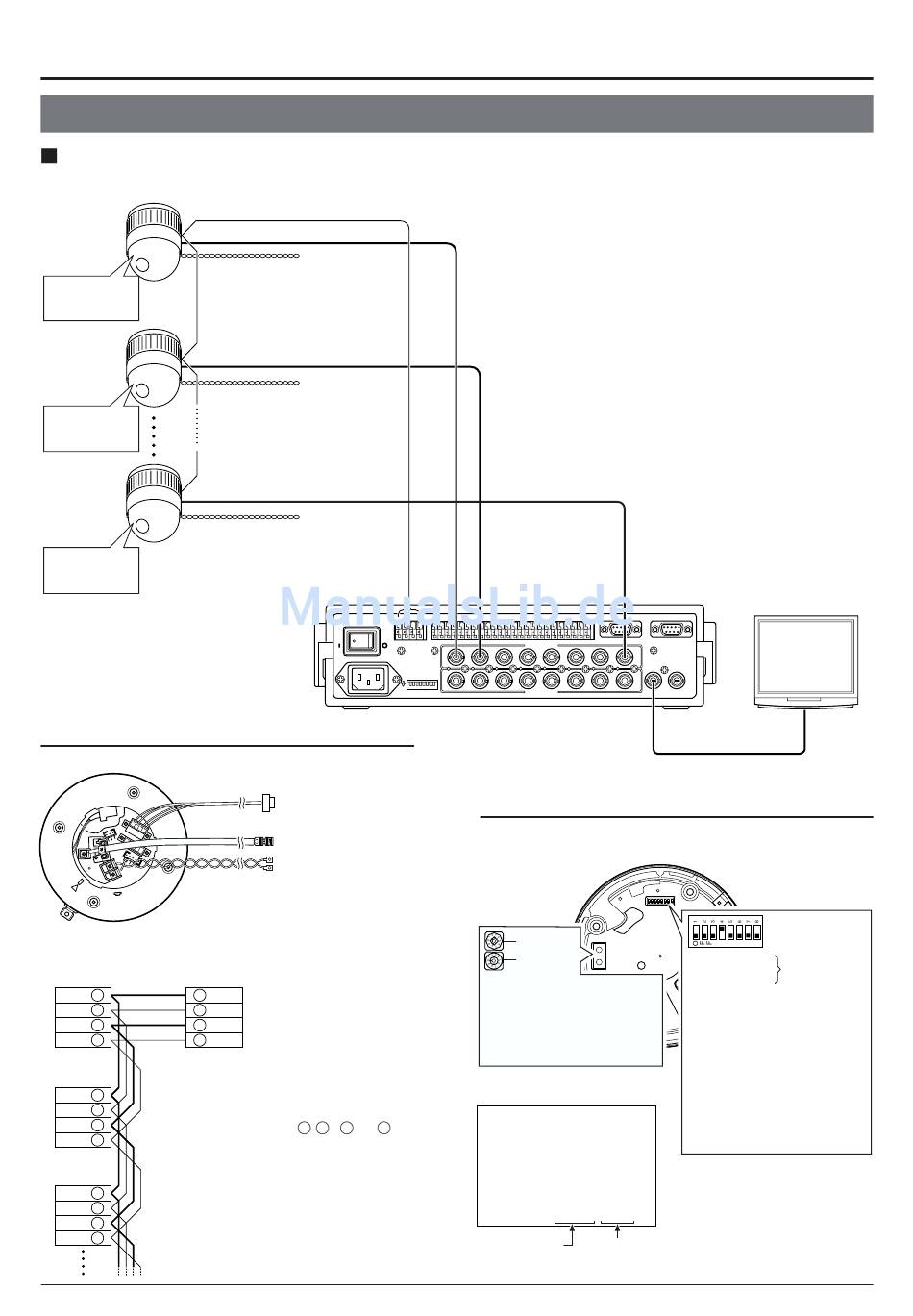

Un système employant le RM-P2580 comme contrôleur
L'illustration suivante montre un système capable de loger huit caméras. (64 positions peuvent être préréglées par caméra.)
TK-C655
Caméra 1
MACHINE ID: 01
Schalter 8: OFF
(RX TERM)
TK-C655
Caméra 2
MACHINE ID: 02
Schalter 8: OFF
(RX TERM)
TK-C655
Caméra 8
MACHINE ID: 08
Schalter 8: ON
(RX TERM)
Télécommande
Raccordement des câbles
(côté borne de la monture de plafond)
Câble de signal de contrôle
Câble coaxial
Câble d'alimentation
Raccordement au câble du signal de contrôle
(câble à paire torsadée recommandé)
Caméra 1 Borne
Bornes CONTROL RM-P2580
TX + A RX +
A
TX – B RX –
B
RX + C TX +
C
RX – D TX –
D
Caméra 2
Bornes
CONTROL
TX +
A
Chaque borne de la caméra et du RM-
TX – B
RX + C
P2580 est marquée
RX – D
faciliter la compréhension et éviter les
Caméra 3
erreurs de raccordement, il est
Bornes
CONTROL recommandé de raccorder les bornes
TX + A
portant la même marque.
TX – B
RX + C
RX – D
F-8
Câble de signal de contrôle
Câble coaxial
Alimentation secteur 24 V
Alimentation secteur 24 V
Alimentation secteur 24 V
A la caméra
(TO CAMERA)
POWER
OFF
ON
AC INPUT
RM-P2580
☞
P. 14
Vers le connecteur TO CAMERA du
RM-P2580 et la caméra suivante
Vers le connecteur VIDEO INPUT
DU RM-P2580
Vers l'alimentation secteur 24 V
, , ou
A B C D
Respecter les points suivants quand des composants
sont raccordés ensemble:
• Mettre tous les composants hors tension avant de com-
mencer.
• Lire les modes d'emploi de tous les composants avant
de commencer.
• Pour les types et longueurs des câbles de raccordement,
voir "Raccordement des câbles" à la page 14.
• Ne pas raccorder les câbles de signal de contrôle en
boucle.
TO CAMERA TO CAMERA DATA I / O DATA I / O
UNIT UNIT
RX RX+ RX RX- TX TX+ TX TX- COM COM 1 2 3 4 5 6 7 8 COM 9/1 COM 9/1 10/2 10/2 11/3 11/3 12/4 12/4 13/5 13/5 14/6 14/6 15/7 15/7 16/8 16/8 COM COM AUTO AUTO ALARM ALARM
VIDEO INPUT
1 2 3 4 5 6
1 2 3 4 5 6 7 8
1 2 3 4 5 6
ON
VIDEO OUTPUT VIDEO OUTPUT
Sortie de moniteur 1
(MONITOR OUTPUT1)
Réglage des commutateurs
(Commutateurs de réglage sur la monture de plafond: côté
commutateur de réglage)
ID machine
Figure 1
Figure 10
Régler au même nombre que la
borne VIDEO INPUT DU RM-
P2580.
(Exemple) Caméra 1:
Régler la figure 10 à "0" et la
figure 1 à "1".
Affichage du moniteur de la caméra 1
à la mise sous tension (ON)
. Pour
>> I I N T I A L PROCESS<<
PAN : - - I - -
T I LT : - - I - -
>P ROT O OL C DUPLEX I D - 01
Affichage duplex
(Procédure de contrôle d'ID
CAMERA CAMERA
SERIAL-1 SERIAL-1 SERIAL-2 SERIAL-2
COM COM SW SW COM COM
7
8
MONITOR MONITOR MONITOR MONITOR
OUTPUT OUTPUT OUTPUT OUTPUT
1 2
7
8
☞
Commutateur 1 :
Commutateur 2 :
Commutateur 4 : ON
Commutateur 5 : OFF
Commutateur 7 : Invalide (Réglé à OFF)
Commutateur 8 :
Régler à ON seulement pour la
caméra raccordée à la fin du
câble de signal de contrôle.
Régler à OFF pour toutes les
autres caméras.
N˚ ID de l'affichage
☞
P. 13)
Moniteur
P. 12
Invalide
(Réglé à OFF.)
