Introduzione

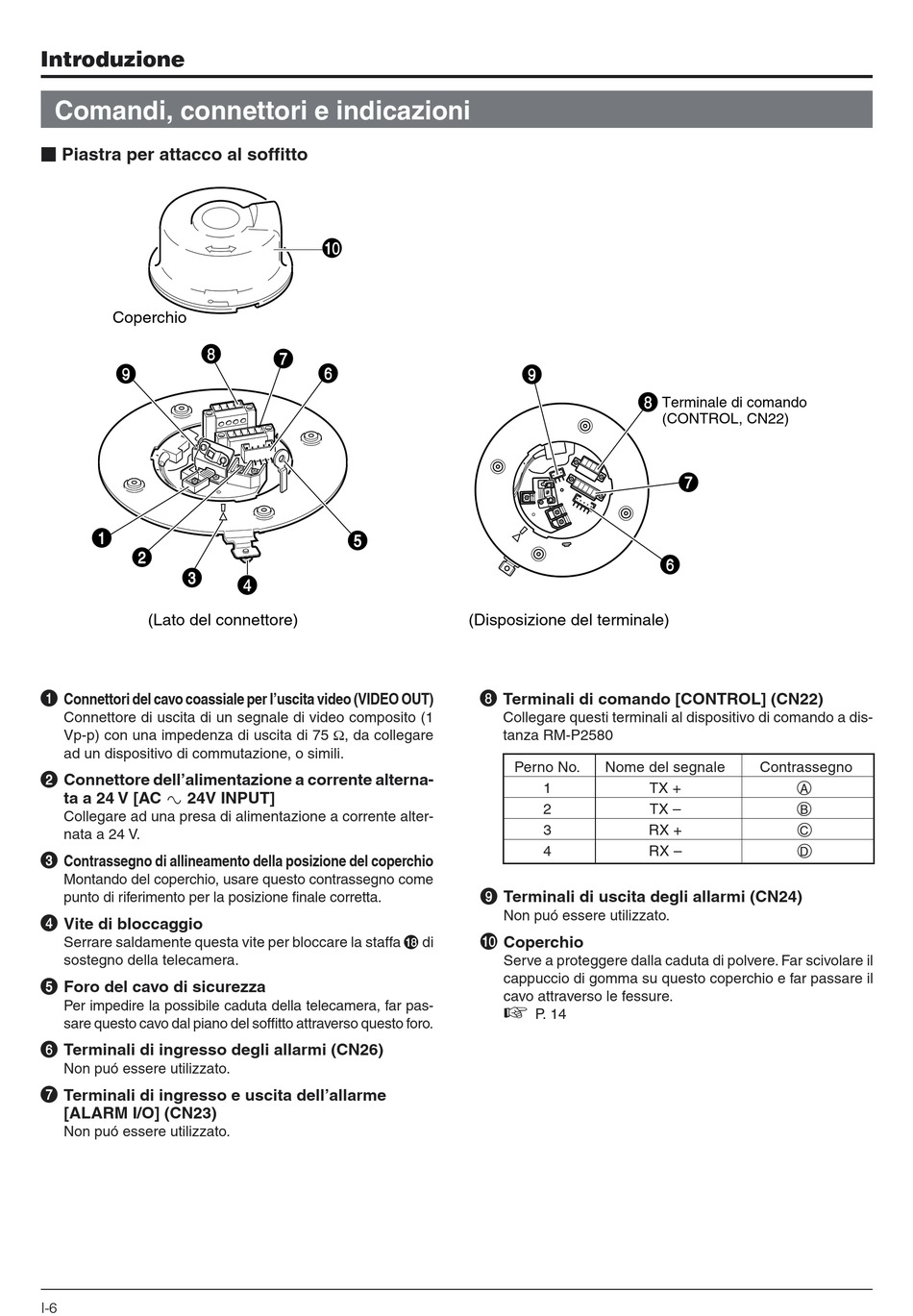

Comandi, connettori e indicazioni
Piastra per attacco al soffitto
Coperchio
8
9
1
2
3
(Lato del connettore)
1
Connettori del cavo coassiale per l'uscita video (VIDEO OUT)
Connettore di uscita di un segnale di video composito (1
Vp-p) con una impedenza di uscita di 75 Ω, da collegare
ad un dispositivo di commutazione, o simili.
2
Connettore dell'alimentazione a corrente alterna-
ta a 24 V [AC ` 24V INPUT]
Collegare ad una presa di alimentazione a corrente alter-
nata a 24 V.
3
Contrassegno di allineamento della posizione del coperchio
Montando del coperchio, usare questo contrassegno come
punto di riferimento per la posizione finale corretta.
4
Vite di bloccaggio
Serrare saldamente questa vite per bloccare la staffa
sostegno della telecamera.
5
Foro del cavo di sicurezza
Per impedire la possibile caduta della telecamera, far pas-
sare questo cavo dal piano del soffitto attraverso questo foro.
6
Terminali di ingresso degli allarmi (CN26)
Non puó essere utilizzato.
7
Terminali di ingresso e uscita dell'allarme
[ALARM I/O] (CN23)
Non puó essere utilizzato.
I-6
0
7
6
5
4
*
■ Camera body
9
(Disposizione del terminale)
8
Terminali di comando [CONTROL] (CN22)
Collegare questi terminali al dispositivo di comando a dis-
tanza RM-P2580
Perno No.
1
2
3
4
9
Terminali di uscita degli allarmi (CN24)
Non puó essere utilizzato.
0
Coperchio
di
Serve a proteggere dalla caduta di polvere. Far scivolare il
cappuccio di gomma su questo coperchio e far passare il
cavo attraverso le fessure.
☞
P. 14
8
Terminale di comando
(CONTROL, CN22)
7
6
Nome del segnale
Contrassegno
TX +
TX –
RX +
RX –
A
B
C
D
