Introduction

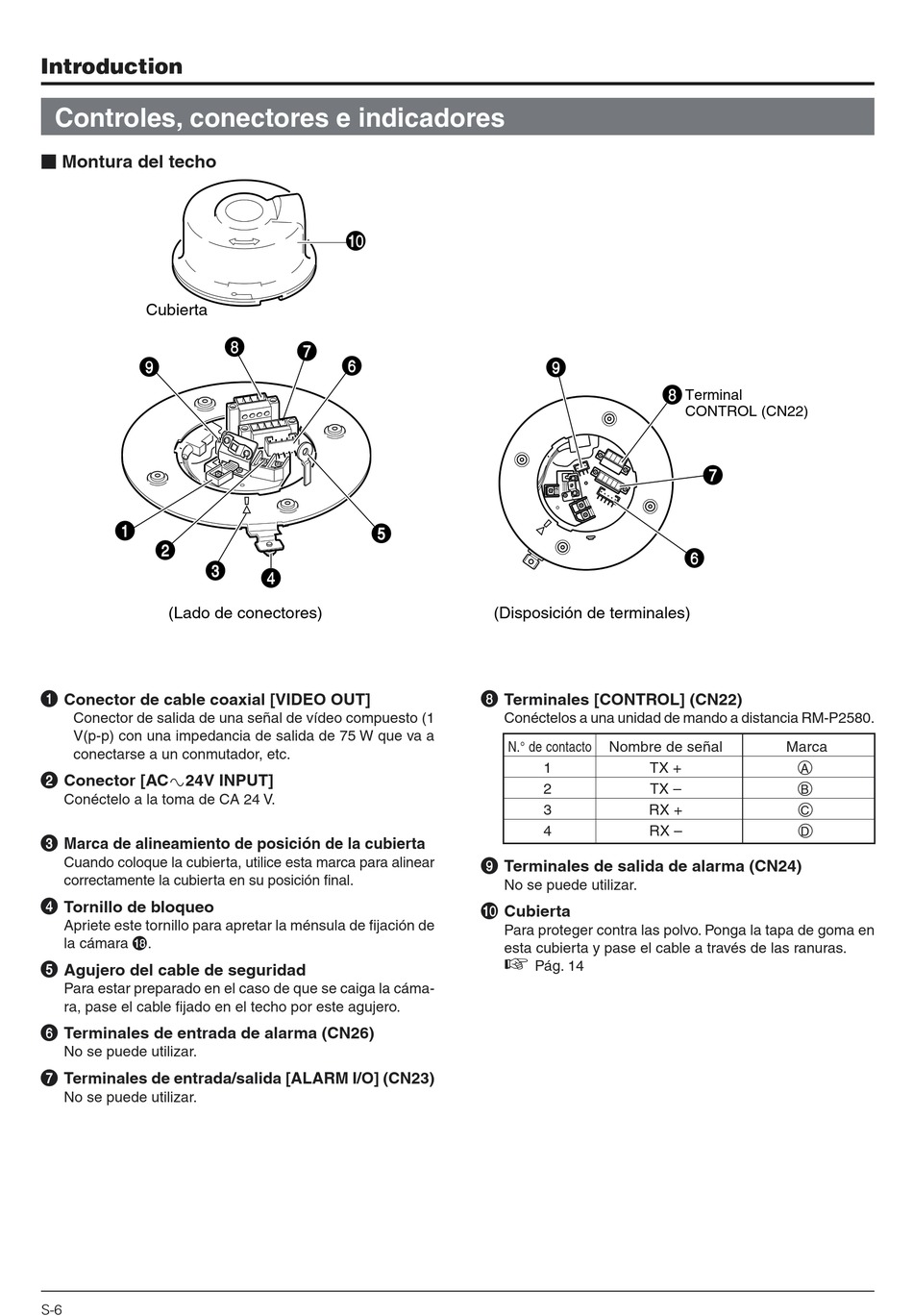

Controles, conectores e indicadores

Montura del techo
Cubierta
9
1
2
3
(Lado de conectores)
1
Conector de cable coaxial [VIDEO OUT]
Conector de salida de una señal de vídeo compuesto (1
V(p-p) con una impedancia de salida de 75 W que va a
conectarse a un conmutador, etc.
2
Conector [AC`24V INPUT]
Conéctelo a la toma de CA 24 V.
3
Marca de alineamiento de posición de la cubierta
Cuando coloque la cubierta, utilice esta marca para alinear
correctamente la cubierta en su posición final.
4
Tornillo de bloqueo
Apriete este tornillo para apretar la ménsula de fijación de
*
la cámara .
5
Agujero del cable de seguridad
Para estar preparado en el caso de que se caiga la cáma-
ra, pase el cable fijado en el techo por este agujero.
6
Terminales de entrada de alarma (CN26)
No se puede utilizar.
7
Terminales de entrada/salida [ALARM I/O] (CN23)
No se puede utilizar.
S-6
0
8
7
6
5
4

■ Camera body

9
(Disposición de terminales)
8
Terminales [CONTROL] (CN22)
Conéctelos a una unidad de mando a distancia RM-P2580.
N.° de contacto Nombre de señal
1 TX +
2 TX –
3 RX +
4 RX –
9
Terminales de salida de alarma (CN24)
No se puede utilizar.
0
Cubierta
Para proteger contra las polvo. Ponga la tapa de goma en
esta cubierta y pase el cable a través de las ranuras.
☞
Pág. 14
8
Terminal
CONTROL (CN22)
7
6
Marca
A
B
C
D
