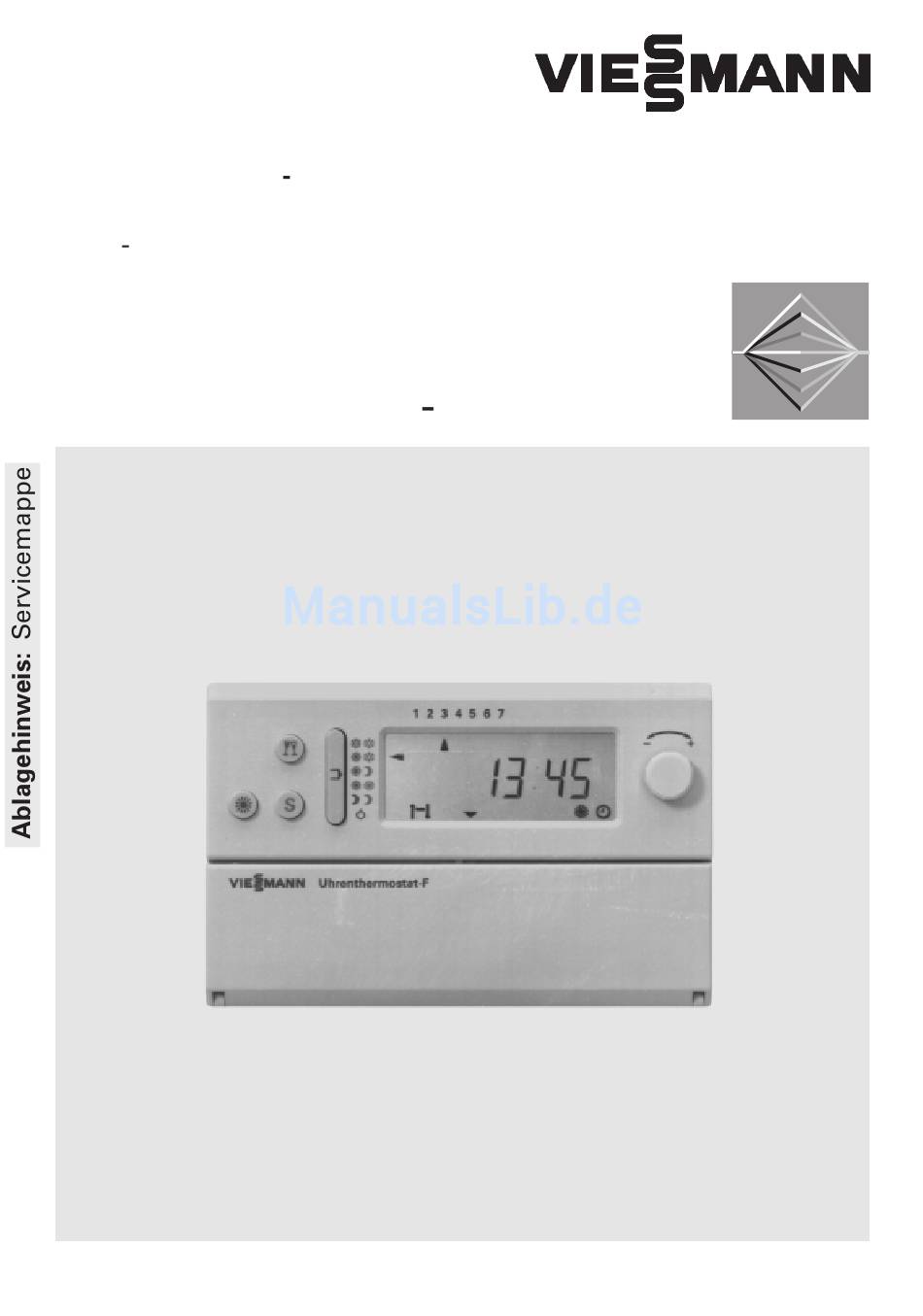

- Seite 1 Bedienungsanleitung Uhrenthermostat F mit Digitalanzeige Best. Nr. 7450 023 Uhrenthermostat F 5581 135 3/98...
- Seite 2 Wichtige Hinweise Lesen Sie bitte diese Bedienungsanleitung vor Inbetrieb nahme des Uhrenthermostat F sorgfältig durch. Ihr Heizungsfachmann erklärt Ihnen gern die Funktion des Uhrenthermostat F und weist Sie in die Bedienung ein. Schäden, die durch Nichtbeachtung der Bedienungsanlei tungen entstehen, sind durch unsere Gewährleistung nicht abgedeckt! Alle Arbeiten, die das Öffnen des Berührungs schutzes auf der Wandmontageplatte des Uhren...
-
Seite 3: Übersicht
Übersicht 2 3 4 5 6 7 Bedienungselemente des Uhrenthermostat F = Temperatur für Normalbetrieb = Partybetrieb = Sparbetrieb = Betriebsprogrammwahl = Einstellung der Daten = Grundeinstellung = Abfrage 0": aktueller Sollwert blau, blau = Einstellung der Schaltzeitpunkte für das Ausschalten (Absenken). rot, = Einstellung der Schaltzeitpunkte für das Einschalten (Aufheizen). -
Seite 4: Inhaltsverzeichnis
Übersicht Inhalt Seite Einsatz in Verbindung mit Pendola mit Regelung für angehobenen Betrieb ......Kurzbeschreibung des Uhrenthermostat F . -
Seite 5: Einsatz In Verbindung Mit Pendola Mit Regelung Für Angehobenen Betrieb
Beschreibung 1 Einsatz in Verbindung mit Pendola mit Regelung für angehobenen Betrieb Beim Betrieb der Heizungsanlage mit Uhrenthermostat F sind an der Regelung nachfolgende Punkte zu beachten: D Den Betriebsprogrammwahlschalter auf stellen. D Den Drehknopf ausreichend hoch einstellen, um die Räume mit der benötigten Wärme zu versorgen. -
Seite 6: Kurzbeschreibung Des Uhrenthermostat F
Beschreibung 2 Kurzbeschreibung des Uhrenthermostat F Der Uhrenthermostat F enthält einen Raumtemperatursen sor und eine digitale Schaltuhr. D Anzeige der Uhrzeit D Schaltuhr mit Tages und Wochenprogramm D Sechs Betriebsprogramme D Bis zu vier programmierbare Schaltzeiträume pro Wochentag D Automatische Sommer /Winterzeitumschaltung Bei Änderung der Termine für die Winter /Sommer zeitumstellung wenden Sie sich bitte an Ihren Heizungs fachbetrieb. - Seite 7 Beschreibung Uhrenthermostat Funkuhrmodul (Zubehör) Sendemodul und Funkdatenempfänger (Zubehör)
-
Seite 8: Anlieferungszustand
Beschreibung 3 Anlieferungszustand Der Uhrenthermostat F wird mit folgender Grundeinstel lung ausgeliefert: D Das Betriebsprogramm ist auf Dauernd aus" einge stellt. Der größte Teil der Anzeige ist abgeschaltet, um die Batterien zu schonen. Die Uhr läuft weiter. Der Pro grammwahlschalter "... - Seite 9 Beschreibung 2 3 4 5 6 7 Uhrenthermostat F Grundeinstellungstaste...
-
Seite 10: Hinweis Zur Einhandbedienung
Bedienung und Einstellung 6 Hinweis zur Einhandbedienung Die wichtigsten Einstellungen können Sie mit einer Hand vornehmen. Die Einhandbedienung nach dem Prinzip Drücken und Drehen" wird wie folgt angewendet: 1. Jeweilige Funktionstaste kurz drücken. 2. Innerhalb von 5 Sekunden die Einstellung mit dem Ein stell Drehknopf "... - Seite 11 Bedienung und Einstellung 2 3 4 5 6 7 Tasten für Einhandbedienung 2 3 4 5 6 7 Betriebsprogramm wählen...
- Seite 12 Bedienung und Einstellung Betriebsprogramm einstellen Betriebspro Wirkung wann einstellen? gramm wenn für längere Dauernd Abschaltbe Zeit kein Heizbe Abschaltbetrieb trieb mit Frost darf besteht. mit Frostschutz schutzüberwa (An Haustiere überwachung chung. Die Hei und Pflanzen zung bleibt aus denken!). geschaltet, wenn die Raumtempe ratur wärmer als °...
- Seite 13 Bedienung und Einstellung Betriebspro Wirkung wann einstellen? gramm Bei Normal wenn Sie abwei Dauernd betrieb können chend vom einge Normalbetrieb Sie eine Raum stellten Zeitpro temperatur ein gramm dauernd stellen, die für im Normalbetrieb eine ausrei heizen möchten chende Wärme versorgung aus reicht wenn Sie gegen...
-
Seite 14: Uhrzeit Einstellen
Bedienung und Einstellung 8 Uhrzeit einstellen Datum und Uhrzeit wurden im Werk eingestellt und blei ben durch eine eingebaute Langzeitbatterie auf aktuellem Stand. Normalerweise, insbesonders bei Verwendung des Funkuhrmoduls, ist die Einstellung der Uhrzeit nicht not wendig. Sollten Sie dennoch einmal die Uhrzeit verändern wollen, folgen Sie bitte dieser Anleitung: 1. - Seite 15 Bedienung und Einstellung 2 3 4 5 6 7 Uhrzeit einstellen...
-
Seite 16: Temperatur Für Normalbetrieb Einstellen
Bedienung und Einstellung 9 Temperatur für Normalbetrieb einstellen Die von Ihnen gewünschte Temperatur für Normalbetrieb können Sie jederzeit an Ihre Bedürfnisse anpassen: 1. Taste " drücken. In der Anzeige ist das Sonnensymbol sichtbar, die aktu elle Temperatur für Normalbetrieb wird angezeigt. 2. - Seite 17 Bedienung und Einstellung 2 3 4 5 6 7 C ° Temperatur für Normalbetrieb einstellen 2 3 4 5 6 7 C ° Temperatur für den reduzierten Betrieb einstellen...
-
Seite 18: Sparbetrieb Einschalten
Bedienung und Einstellung 11 Sparbetrieb einschalten Im Sparbetrieb wird die Temperatur für Normalbetrieb um 2 °C abgesenkt. Deshalb ist die Nutzung der Funktion nur in den Betriebsprogrammen mit Normalbetrieb " sinnvoll, z.B. wenn Sie kurzzeitig das Haus verlassen wollen. 1. Einschalten: Taste "... - Seite 19 Bedienung und Einstellung 2 3 4 5 6 7 Sparbetrieb einschalten...
-
Seite 20: Partybetrieb Einschalten
Bedienung und Einstellung 12 Partybetrieb einschalten Diese Funktion ist sinnvoll, wenn Sie kurzzeitig eine höhere Raumtemperatur wünschen. Sie können damit den redu zierten Betrieb und den Abschaltbetrieb überbrücken und eine höhere oder niedrigere Raumtemperatur einstellen als im Normalbetrieb. 1. Taste "... - Seite 21 Bedienung und Einstellung 2 3 4 5 6 7 C ° Partybetrieb / Partytemperatur einstellen...
-
Seite 22: Schaltuhr Einstellen
Bedienung und Einstellung 13 Schaltuhr einstellen Allgemeines Den Zeitprogrammen kommt besondere Bedeutung im Hinblick auf sparsamen Brennstoffverbrauch zu. Sie können gezielt Zeiträume mit normalem und solche mit geringerem oder keinem Wärmebedarf einstellen. Tagesschaltuhr In der Funktion Tagesschaltuhr läuft das eingestellte Zeit programm an jedem Tag gleich ab. - Seite 23 Bedienung und Einstellung 2 3 4 5 6 7 Tagesschaltuhr...
- Seite 24 Bedienung und Einstellung Wochenschaltuhr Zeitprogramme können separat für jeden Wochentag eingestellt werden, indem Sie die Wochenschaltuhr des Uhrenthermostat F benutzen. In diese Funktion gelangen Sie, nachdem Sie das erste Mal einen Wochentag einstel len: 1. Taste " drücken. Die aktuelle Anzeige der Uhrzeit erlischt. 2.
- Seite 25 Bedienung und Einstellung 2 3 4 5 6 7 Wochenschaltuhr...
- Seite 26 Bedienung und Einstellung Zeitprogramme Der Uhrenthermostat F hat einen Schaltausgang, den Sie über maximal vier Schaltzeiträume pro Tag programmieren können. Die Anzeige und Einstellung der Schaltzeit räume geschieht über zwei Gruppen zu je zwei Schaltzeiträumen: D Gruppe I mit jeweils Schaltzeitraum 1 und 2 D Gruppe II mit jeweils Schaltzeitraum 1 und 2 Nebenstehendes Bild zeigt die Bedien- und Anzeigenele mente zu jeder Gruppe.
- Seite 27 Bedienung und Einstellung 2 3 4 5 6 7 Zeitprogramme...
- Seite 28 Bedienung und Einstellung Programmieren der Schaltzeiträume Um den Uhrenthermostaten individuell zu programmieren, führen Sie nachfolgende Bedienvorgänge aus: Die Schaltzeiträume 1 einer Gruppe erreichen Sie durch Drücken einer der zur Gruppe gehörenden Funktionstasten. Der zugehörige Pfeil blinkt und, wenn programmiert, wird der Schaltzeitpunkt angezeigt.
- Seite 29 Bedienung und Einstellung 2 3 4 5 6 7 Änderung des Einschaltzeitpunktes für den 1. Schaltzeitraum...
- Seite 30 Bedienung und Einstellung Die Schaltzeiträume 2 der jeweiligen Gruppe erreichen Sie durch Drücken beider zur Gruppe gehörenden Funktionsta sten bei gleichzeitiger Einstellung der Schaltzeitraum nummer mit dem Einstell Drehknopf ". Beispiel Sie möchten den Ausschaltzeitpunkt des Schaltzeitraums 2 der Gruppe II neu programmieren. Angezeigt wird derzeit Schaltzeitraum 1 dieser Gruppe.
- Seite 31 Bedienung und Einstellung 2 3 4 5 6 7 2. Schaltzeitraum der Gruppe II einstellen 2 3 4 5 6 7 Änderung des Ausschaltzeitpunktes für den 2. Schaltzeitraum der Gruppe II...
- Seite 32 Bedienung und Einstellung Tabelle für gewünschte und eingestellte Schaltzeitpunkte Gruppe I Gruppe II Wochentag Wochentag Wochentag Taste Taste Taste Schaltzeitraum Schaltzeitraum blau Montag Montag Montag Montag blau blau Dienstag Dienstag Dienstag Dienstag blau blau Mittwoch Mittwoch Mittwoch Mittwoch blau blau Donnerstag Donnerstag Donnerstag...
- Seite 33 Bedienung und Einstellung Gruppe I Gruppe II Wochentag Wochentag Wochentag Taste Taste Taste Schaltzeitraum Schaltzeitraum blau Samstag Samstag Samstag Samstag blau blau Sonntag Sonntag Sonntag Sonntag blau Eingestellt als: j Tagesschaltuhr j Wochenschaltuhr Beispiel Sie möchten Ihre Heizung mittwochs wie folgt betreiben: Von 5:30- 9:00 Uhr Heizbetrieb (Grp.
-
Seite 34: Ferienprogramm Einstellen
Bedienung und Einstellung 14 Ferienprogramm einstellen Bei längerer Abwesenheit (1 99 Tage) sollten Sie diese Funktion nutzen. Sie ist sinnvoll, wenn Sie bei Ihrer Rückkehr Normalbetrieb, während Ihrer Abwesenheit aber reduzierten Betrieb oder Abschaltbetrieb wünschen. Des halb sollten Sie diese Funktion nur in diesen Betriebsarten benutzen. - Seite 35 Bedienung und Einstellung 2 3 4 5 6 7 Ferienprogramm einstellen...
-
Seite 36: Außerbetriebnahme
Bedienung und Einstellung Ferienprogramm löschen Sollten Sie früher als vorgesehen zurückkehren, können Sie das Ferienprogramm folgendermaßen unterbrechen: 1. Taste " drücken. 2. Gleichzeitig Einstell Drehknopf " nach links dre hen, bis ,,d 00" in der Anzeige erscheint. 3. Taste " loslassen. Das Ferienprogramm ist nun gelöscht. - Seite 37 Bedienung und Einstellung 2 3 4 5 6 7 Ferienprogramm löschen 2 3 4 5 6 7 Außerbetriebnahme...
-
Seite 38: Batteriebetrieb
Anhang 16 Batteriebetrieb Das Gerät ist werkseitig mit zwei 1,5 V Mignonzellen (extra Longlife, z.B. Varta Alkaline Nr. 4006 IECLR6) die eine Lebensdauer von ca. zwei Jahren haben, versorgt. Wenn die Batterien zu schwach sind, erscheint in der Anzeige im Zusammenhang mit dem Störungssymbol "... -
Seite 39: Anhang
Anhang Anzeige: Batterien schwach 2 3 4 5 6 7 – Batterien wechseln... -
Seite 40: Bedienung Des Zubehörs
Anhang 17 Bedienung des Zubehörs Funkuhrmodul D Während der Einstellung durch den Funkuhrsender DCF 77 blinkt das Funkuhrsymbol ". D Nach dem Empfang ist dieses Symbol ständig in der Anzeige sichtbar. D Wenn Sie die Uhrzeit per Hand verstellen, erlischt das Symbol "... - Seite 41 Anhang D Sie können den Uhrenthermostat F aus der Wandmon tageplatte nehmen und ihn mit Hilfe des ausklappbaren Tischständers an einem anderen Ort aufstellen: z.B. in der Küche, um dort morgens die Temperatur für Nor malbetrieb zu haben. Wenn Sie vormittags Ihr Wohn zimmer nicht nutzen, können Sie dort die Thermostat ventile an den Heizkörpern zur Energie Ersparnis etwas zurückdrehen.
-
Seite 42: Gerätespezifische Hinweise
Anhang 18 Gerätespezifische Hinweise Uhrenthermostat F mit Raumtemperatursensor Der Uhrenthermostat F hat einen eingebauten Raumtem peratursensor mit dem die Raumtemperatur gemessen und geregelt wird. In dem Raum, in dem der Uhrenthermostat F installiert ist, müssen die Thermostatventile der Heizkörper immer ganz geöffnet sein. - Seite 43 Anhang Abschaltbetrieb mit Frostschutzüberwachung der Heizungsanlage Bei Abschaltbetrieb mit Frostschutzüberwachung bleibt die Beheizung der Räume ausgeschaltet, wenn die Raumtem peratur wärmer als 5 °C ist. D Gewähltes Betriebsprogramm " : " (Dau ernd Abschaltbetrieb mit Frostschutzüberwachung der Heizungsanlage). Die Heizungsanlage wird bei Tag und Nacht nur betrie ben, wenn die Raumtemperatur unter 5 °C absinkt.
-
Seite 44: Was Ist Zu Tun, Wenn
Was ist zu tun, wenn ... 19 Was ist zu tun, wenn ..eine Störung gemeldet wird? Die Anzeige des Uhrenthermostat F kann folgende Stö rungszustände anzeigen, die durch Blinken des Störungs symbols dargestellt werden: D Batterien haben zu geringe Kapazität D Batteriewechsel dringend erforderlich D Störung Raumtemperatursensor Störmeldung Spannungsversorgung"... - Seite 45 Was ist zu tun, wenn ... Störmeldung Spannungsversorgung", Batterien schwach Störmeldung Spannungsversorgung", Batterien leer 2 3 4 5 6 7 Störmeldung Raumtemperatursensor" quittieren...
- Seite 46 Was ist zu tun, wenn ..die Heizungsanlage nicht funktioniert? Behebung oder Störung Ursache Hilfsbetrieb der Heizungsanlage Batterien leer Batterien auswech Digitalanzeige Digitalanzeige Digitalanzeige seln ohne Funktion ohne Funktion ohne Funktion Batteriekasten Batteriekasten fest nicht fest ange andrücken drückt Dauernd aus"...
- Seite 47 Was ist zu tun, wenn ... Behebung oder Störung Ursache Hilfsbetrieb der Heizungsanlage Heizungsan Heizkessel nicht Heizkessel und lage wird nicht auf Temperatur Kesselkreisrege warm bzw. abgeschaltet lung prüfen Angeschlosse Angeschlosse Falsches Betriebs Gewünschtes nes Gerät (z.B. nes Gerät (z.B. programm gewählt Betriebsprogramm Heizungsrege...
-
Seite 48: Entsorgung
Hinweis 20 Entsorgung Bitte die Geräte an den Fachhandel zurückgeben.
