Videosignaldarstellung Im Webbrowser - MICRO-EPSILON ILD1750-10 Betriebsanleitung

Betrieb
6.2.4

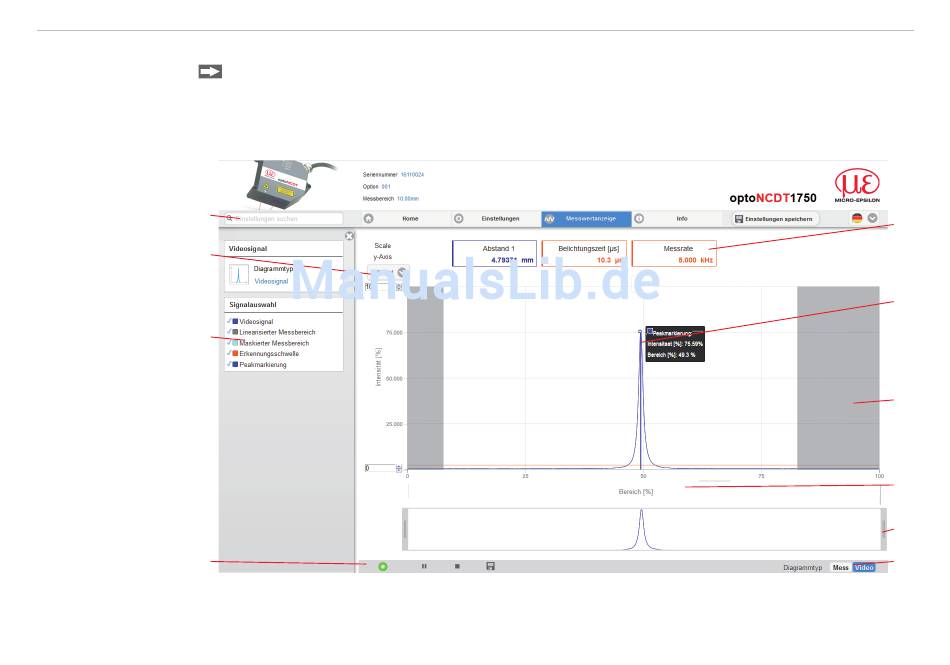

Das Diagramm im rechten großen Grafikfenster stellt das Videosignal der Empfängerzeile dar. Das Videosig-
nal im Grafikfenster zeigt die Intensitätsverteilung über den Pixeln der Empfängerzeile an. Links 0 % (Abstand
klein) und rechts 100 % (Abstand groß). Der zugehörige Messwert ist durch eine senkrechte Linie (Peakmar-
kierung) markiert.
4
3
2
1
Abb. 24 Webseite Videosignal
optoNCDT 1750

Videosignaldarstellung im Webbrowser

Starten Sie mit der Funktion Video im Bereich Diagrammtyp die Videosignal-Darstellung.
5
6
7
8
9
10
