MICRO-EPSILON ILD1750-10 Betriebsanleitung Seite 24

Montage
Montieren Sie den Sensor über 3 Schrauben M4.
MB 2 10 20 50
MBA 24 30 40 45
Y 1,5 6,5 10 23
MB = Messbereich
MBA = Messbereichsanfang

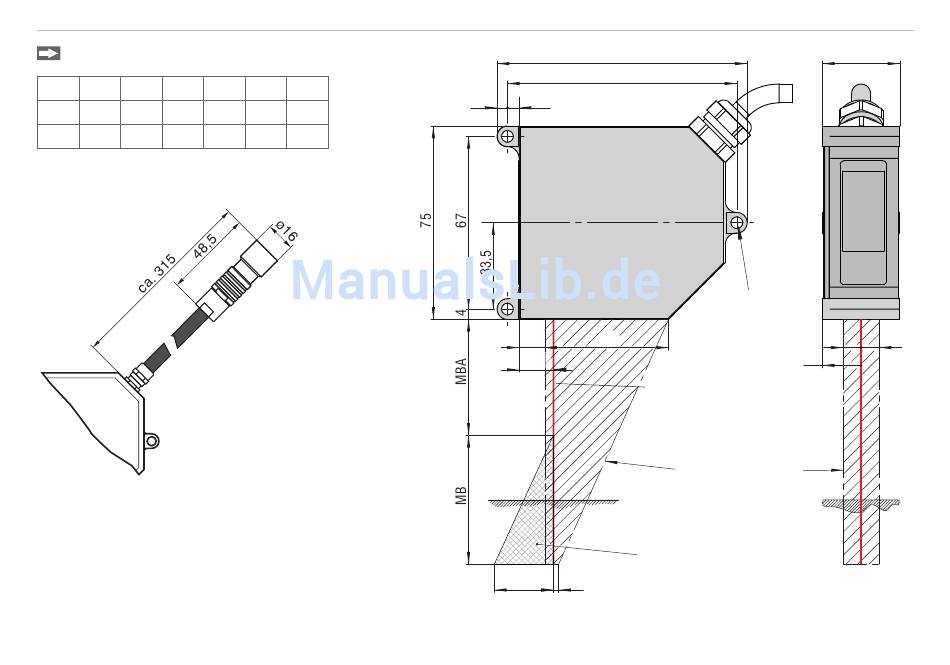

Abb. 10 Maßzeichnung Sensorkabel
optoNCDT 1750
100 200
70 70
33,5 60
Abb. 11 Maßzeichnung, Freiraum für die Messbereiche 2/10/20/50/100/200 mm
97
89
4 4,5
10 48
13,5
Laserstrahl
Bereich, welcher von fremden
Lichtquellen und/oder deren
Reflexionen, Spiegelungen frei
Y 2
zu halten ist.
30
3x Durchgangs-
bohrung ø4,5
für Befestigungs-
7
schrauben M4
15
Grenzen für frei zu
haltenden Bauraum
