Sensorinstallation
5.3
Auswahl der Montagemethode

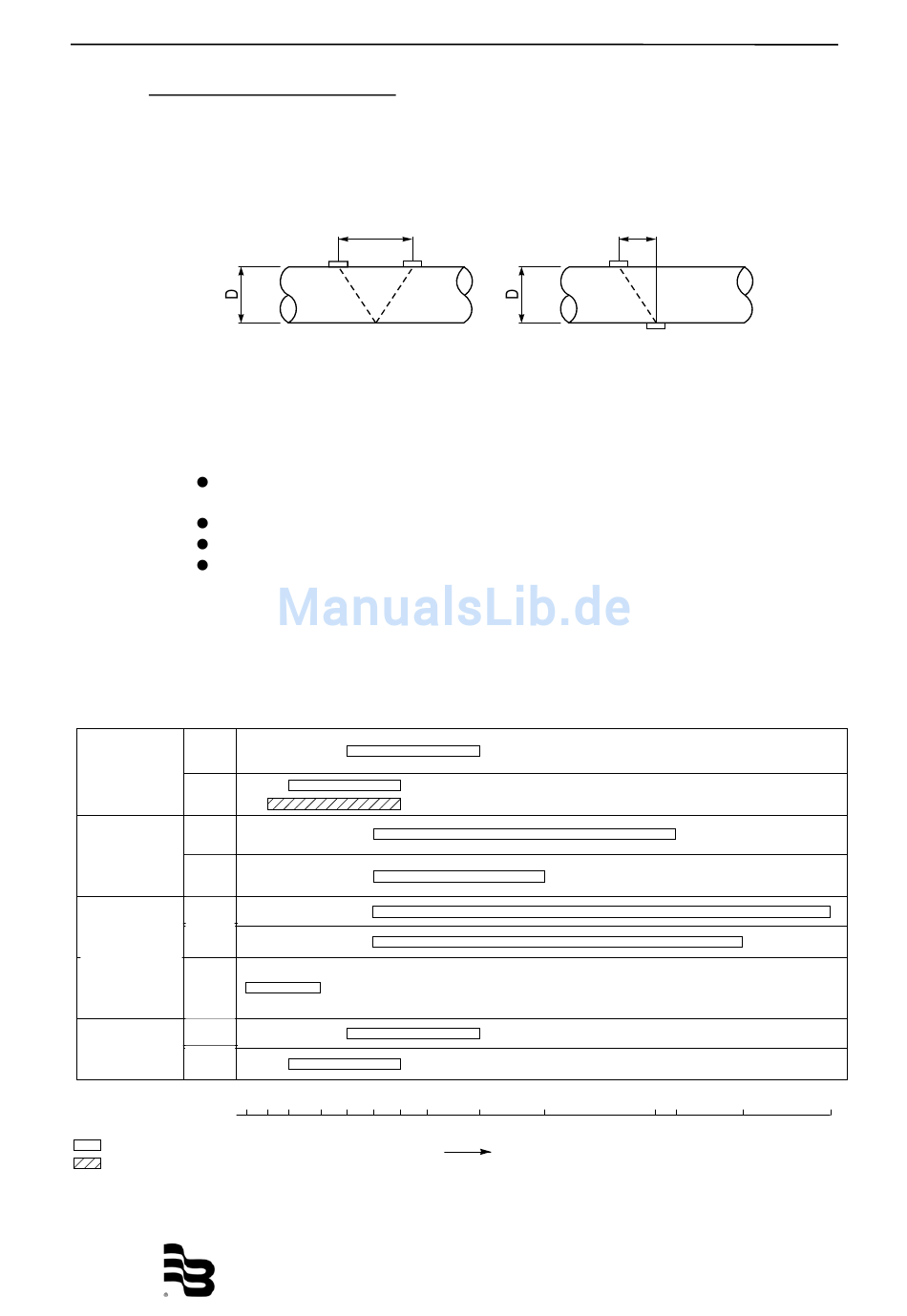

Es gibt 2 Methoden zur Montage des Sensors: Die V-Methode und die Z-Methode
(siehe Bild 8-2).
5.3.1 V-Methode (standard)
5.3.2 Z-Methode
Wenden Sie die Z Methode in folgenden Fällen an:
Geringer Montageabstand vorhanden (wie im oberen Bild gezeigt beträgt
der Montageraum der Z Methode ungefähr die Hälfte der V Methode).
Trübe Flüssigkeit wie Abwasser wird gemessen.
Das Rohr besitzt eine Auskleidung aus Mörtel.
Eine dicke Schicht von Ablagerungen hat sich auf der Innenfläche des
Rohrs über die Jahre gebildet.
5.3.3 Auswahlstandard
Die Z Methode wird bei der Montage eines grossen Sensors auf einem Rohr
mit einem Innendurchmesser von mehr als 300 mm empfohlen.
Sensor
Sensor
Z
Z
Methode
method
Kleiner Sensor
Small sensor
Typ: FLW12
Type : FLW12
V
V
method
Methode
Z
Z
Mittlerer Sensor
Methode
method
Middle sensor
Typ: FLW41
Type : FLW41
V
V
method
Methode
Z
Z
Grosser Sensor
Methode
Large sensor
method
Typ: FLW5
V
V
Type : FLW5
Methode
method
Sensor mit klei-
Small diameter
V
V
nem Durchmesser
sensor
Methode
method
Typ: FLD22
Type : FLD22
Z
Z
Hochtemperatur-
High temperature
Methode
method
sensor
sensor
V
V
Typ: FLD32
Type : FLD32
Methode
method
13 25 50
Bereich vermerkt in den Spezifikationen
: Range noted in specifications
Bereich vorgegeben durch das Rohrmaterial
: Range specified with piping material
(PVC oder Plastikmaterialien)
(FRP, PVC or other plastic materials)
Ungefähr D
Approx. D
Sensor
Sensor
V Methode
V method
Bild 8-2 Montagemethode
100
150
200
250
300
400
UF_MS4600_BA_01_0902
Ungefähr D/2
Approx. D/2
Sensor
Sensor
Z Methode
Z method
600
1000 1200
Innendurchmesser (mm)
Inside diameter (mm)
44 / 85
