Sensorinstallation
Fortsetzung kleiner / mittlerer Sensor

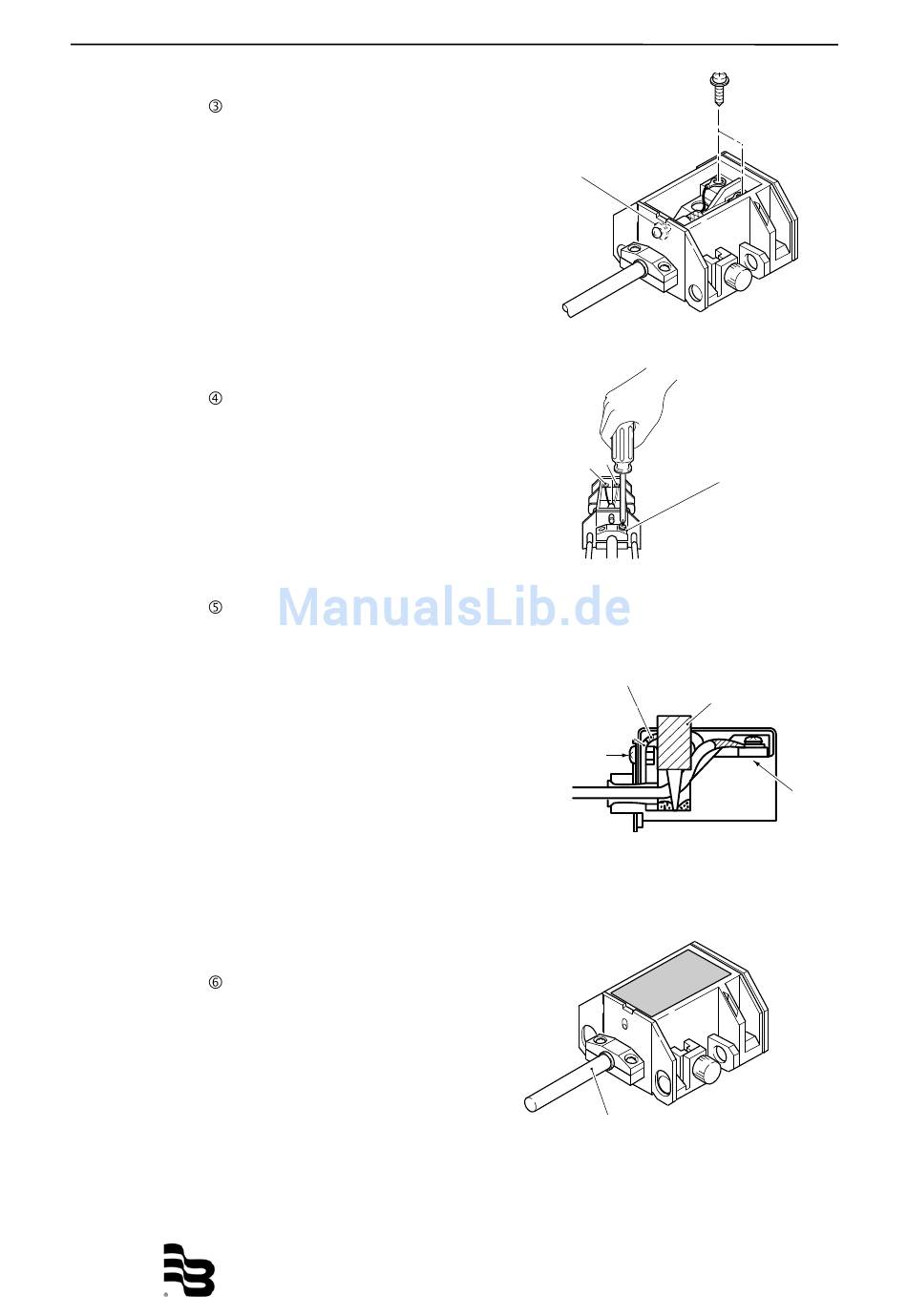

Schliessen Sie das Kabel an
die Anschlüsse G, + und die Er-
dungsschraube an.
Anmerkung: Nach Anschluss
des Aussenschirms an die Erd-
ungsschraube, drücken Sie die
einzelnen Litzen im Sensor-
gehäuse nieder, damit sie nicht
überstehen.
Ziehen Sie die Zugentlastung
fest.
Entfernen Sie Fremdkörper und
füllen Sie den Anschlussblock
mit einem Silikonfüllstoff.
Schneiden Sie dazu die Spitze
der Tube des Silikonfüllstoffs
ab. Bringen Sie das Silikon in
den Anschlussblock ein, währ-
end Sie die Öffnung der Tube
gegen den Boden des An-
schlusses richten.
Achten Sie darauf, dass keine
Lufteinschlüsse auftreten.
Setzen Sie den Deckel auf den
Sensor.
terminal.
Anschluss des
Outer shielding
Aussenschirms
terminal
Earth screw
UF_MS4600_BA_01_0902
G +
Zugentlastung
Cable clamp
Kabel des Aussenschirms
Outer shielding wire
Silikonfüllstoff
Silicone filler
Bend
Erdungs-
schraube
Koaxialkabel
Coaxial cable
49 / 85
Anschluss
Terminal
