Spezifikationen
7.6

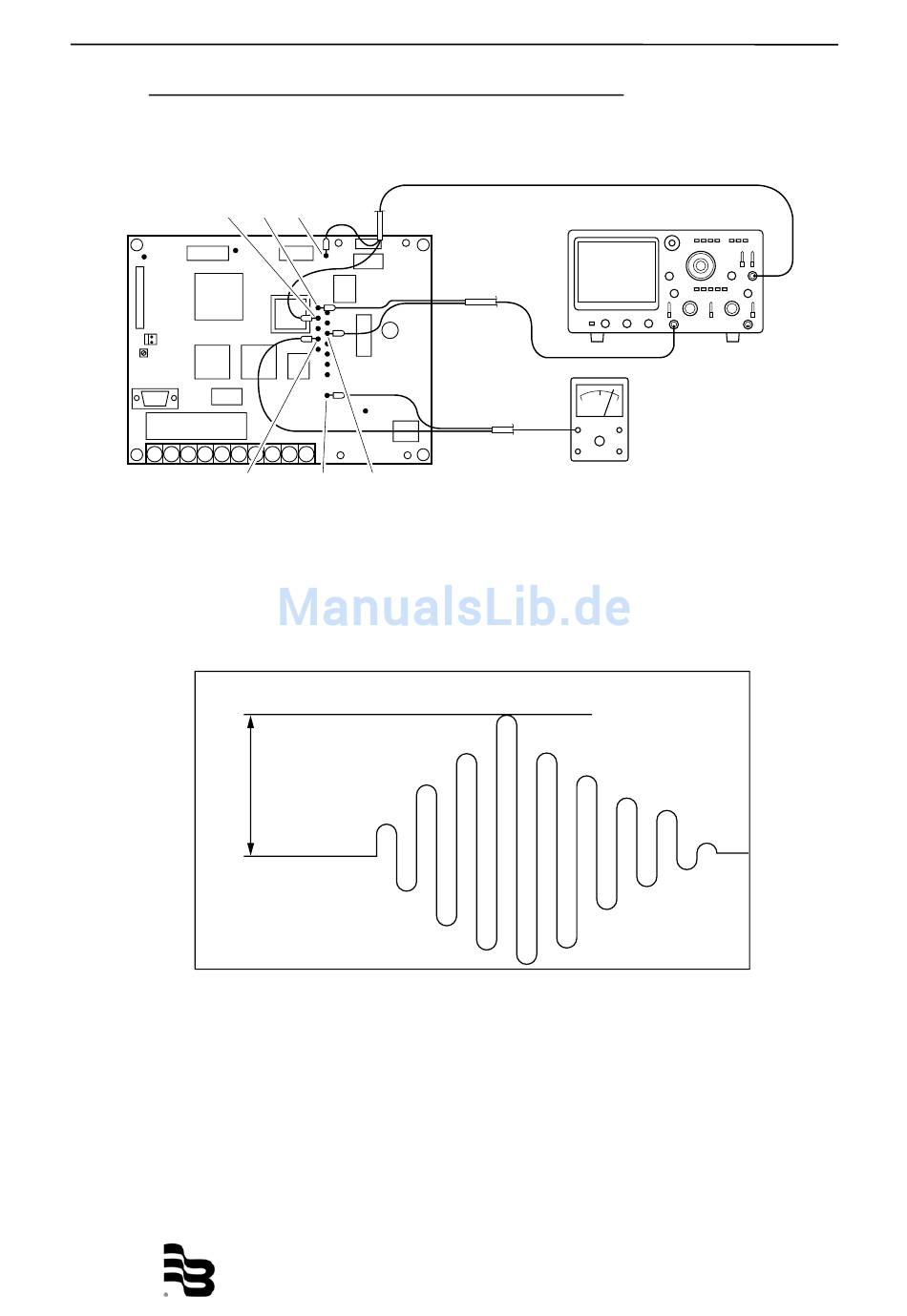

Überprüfung der empfangenen Wellenform am Oszilloskop
1) Anschluss des Oszilloskops
TRG
RGV
2) Vergrössern Sie den empfangenen Wellenabschnitt (Funktion delayed sweep
am Oszilloskop).
2V
Überprüfen Sie folgende Punkte:
1.
Die Wellenform erreicht ihren Spitzenwert bei der 4. Welle.
2.
Die RGV Spannung sollte bei 4.5 V oder darüber liegen.
GND
GND
GND
SIG
3. Welle
3rd wave
2. Welle
2nd wave
1. Welle
1st wave
UF_MS4600_BA_01_0902
RGV
voltage
≥4,5DC
Digital
voltmeter
4. Welle
4th wave
72 / 85
EXT TRIG
CH1
