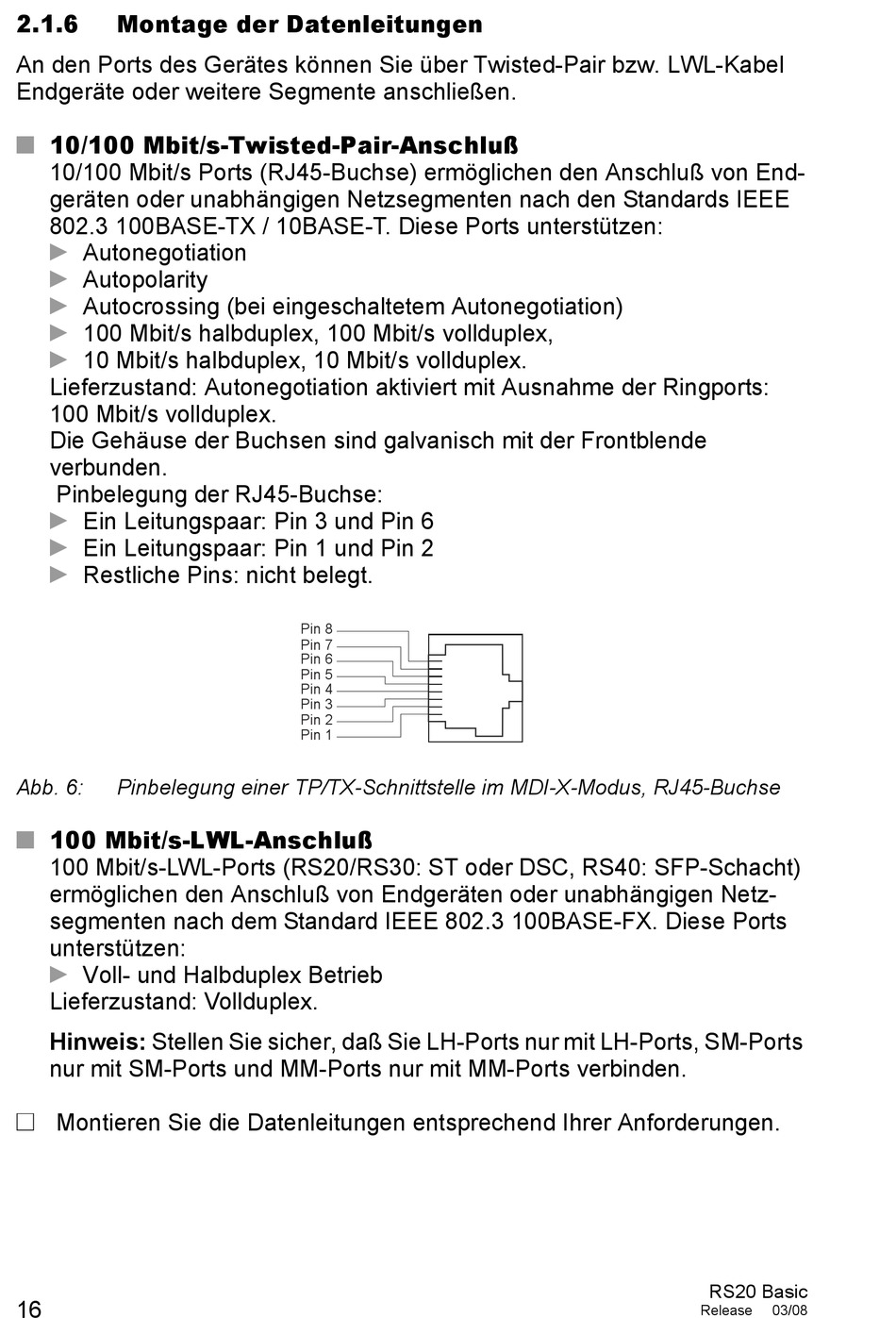

2.1.6
Montage der Datenleitungen
An den Ports des Gerätes können Sie über Twisted-Pair bzw. LWL-Kabel
Endgeräte oder weitere Segmente anschließen.
10/100 Mbit/s-Twisted-Pair-Anschluß
U
10/100 Mbit/s Ports (RJ45-Buchse) ermöglichen den Anschluß von End-
geräten oder unabhängigen Netzsegmenten nach den Standards IEEE
802.3 100BASE-TX / 10BASE-T. Diese Ports unterstützen:
D
Autonegotiation
D
Autopolarity
D
Autocrossing (bei eingeschaltetem Autonegotiation)
D
100 Mbit/s halbduplex, 100 Mbit/s vollduplex,
D
10 Mbit/s halbduplex, 10 Mbit/s vollduplex.
Lieferzustand: Autonegotiation aktiviert mit Ausnahme der Ringports:
100 Mbit/s vollduplex.
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende
verbunden.
Pinbelegung der RJ45-Buchse:
D
Ein Leitungspaar: Pin 3 und Pin 6
D
Ein Leitungspaar: Pin 1 und Pin 2
D
Restliche Pins: nicht belegt.
Abb. 6:
Pinbelegung einer TP/TX-Schnittstelle im MDI-X-Modus, RJ45-Buchse
100 Mbit/s-LWL-Anschluß
U
100 Mbit/s-LWL-Ports (RS20/RS30: ST oder DSC, RS40: SFP-Schacht)
ermöglichen den Anschluß von Endgeräten oder unabhängigen Netz-
segmenten nach dem Standard IEEE 802.3 100BASE-FX. Diese Ports
unterstützen:
D
Voll- und Halbduplex Betrieb
Lieferzustand: Vollduplex.
Hinweis: Stellen Sie sicher, daß Sie LH-Ports nur mit LH-Ports, SM-Ports
nur mit SM-Ports und MM-Ports nur mit MM-Ports verbinden.
V Montieren Sie die Datenleitungen entsprechend Ihrer Anforderungen.
16
Pin 8
Pin 7
Pin 6
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
RS20 Basic
Release
03/08
