Anschluss Der Datenleitungen - Hirschmann MICE MS20 Handbuch

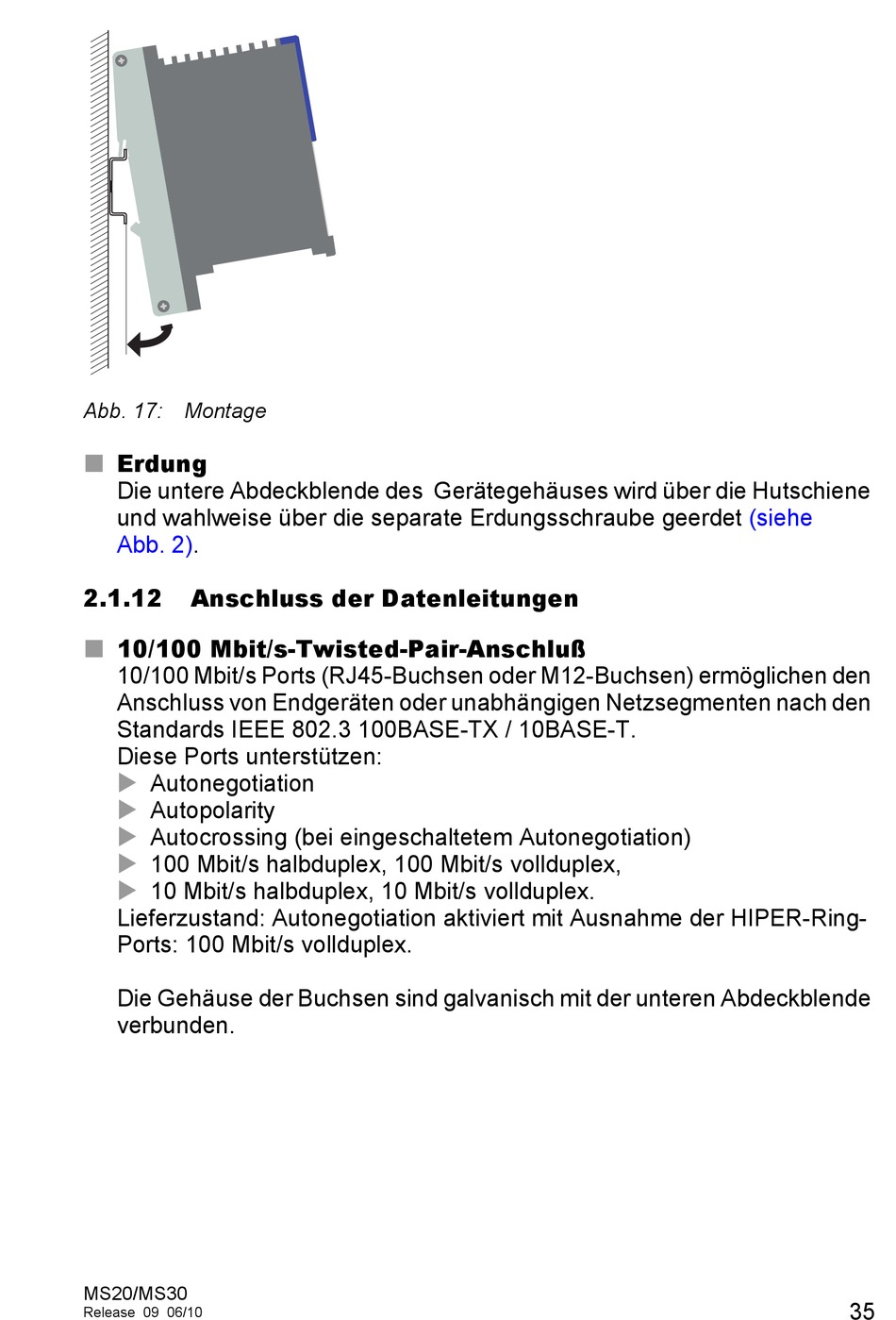

Abb. 17: Montage
Erdung

Die untere Abdeckblende des Gerätegehäuses wird über die Hutschiene
und wahlweise über die separate Erdungsschraube geerdet
Abb. 2).
2.1.12

Anschluss der Datenleitungen

10/100 Mbit/s-Twisted-Pair-Anschluß

10/100 Mbit/s Ports (RJ45-Buchsen oder M12-Buchsen) ermöglichen den
Anschluss von Endgeräten oder unabhängigen Netzsegmenten nach den
Standards IEEE 802.3 100BASE-TX / 10BASE-T. 
Diese Ports unterstützen:
 Autonegotiation

Autopolarity

Autocrossing (bei eingeschaltetem Autonegotiation)

100 Mbit/s halbduplex, 100 Mbit/s vollduplex,

10 Mbit/s halbduplex, 10 Mbit/s vollduplex.
Lieferzustand: Autonegotiation aktiviert mit Ausnahme der HIPER-Ring-
Ports: 100 Mbit/s vollduplex.
Die Gehäuse der Buchsen sind galvanisch mit der unteren Abdeckblende
verbunden.
MS20/MS30
Release 09 06/10
(siehe
35
