Beispiele für Produktbezeichnung
U
Beispiel: RS20 Basic mit 2 Uplink-Ports
RS20- 08 00 M2 M2 S D A B
1.1.2
Portzahl und Medien beim RS20 Basic
Port 1 + Port 2, Anschluß nach Wahl
T1: Twisted Pair TX, RJ45, 10/100 Mbit
M2: Multimode FX, DSC, 100 Mbit
RS20
FAULT
0V 0V
+24V
+24V
(P1)
(P2)
P
1
2
FAULT
V.24
LS
1
DA
LS
2
DA
LS
3
DA
LS
4
DA
RS20-0400M2M2SDAB

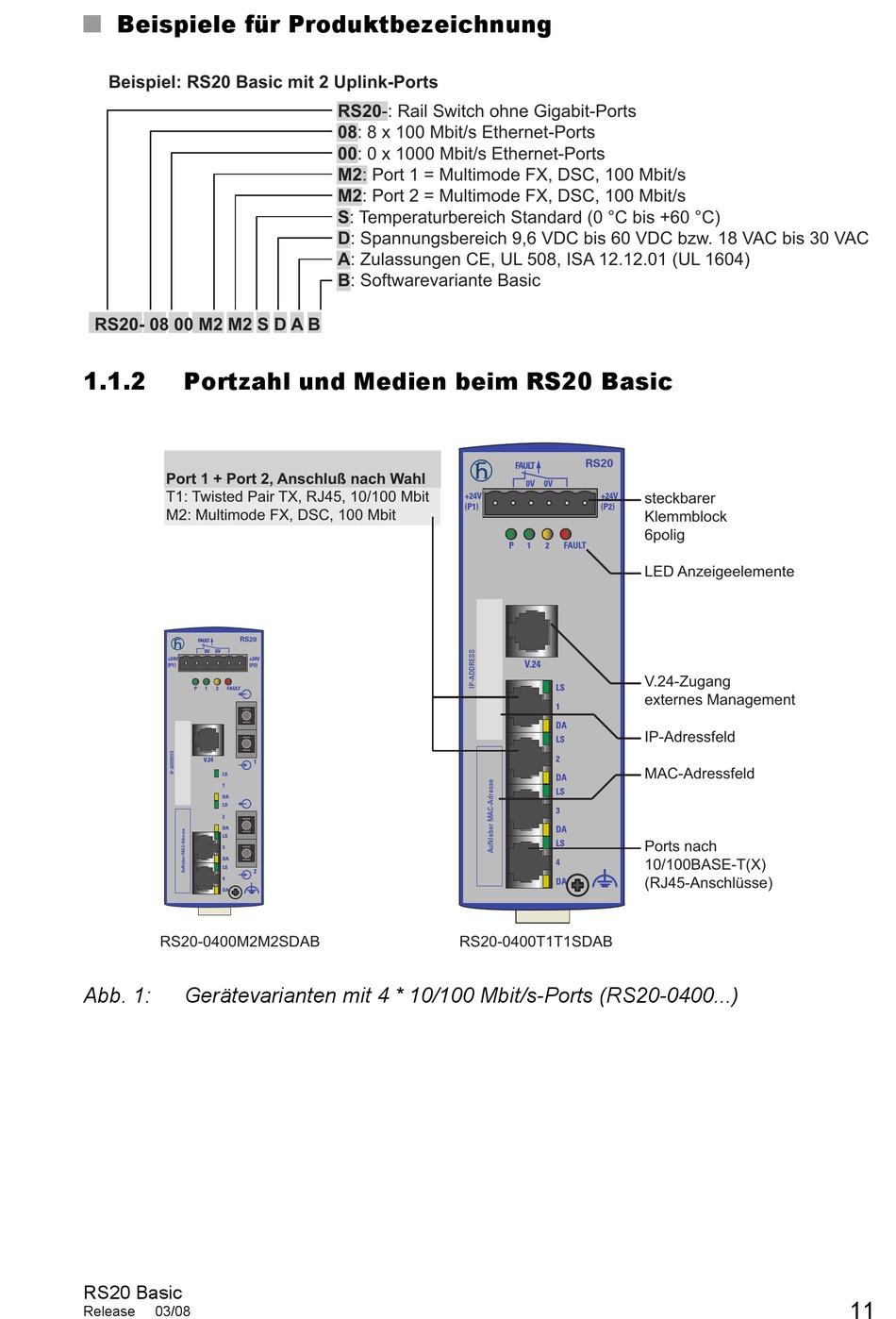

Abb. 1:
Gerätevarianten mit 4 * 10/100 Mbit/s-Ports (RS20-0400...)
RS20 Basic
Release
03/08
RS20-: Rail Switch ohne Gigabit-Ports
08: 8 x 100 Mbit/s Ethernet-Ports
00: 0 x 1000 Mbit/s Ethernet-Ports
M2: Port 1 = Multimode FX, DSC, 100 Mbit/s
M2: Port 2 = Multimode FX, DSC, 100 Mbit/s
S: Temperaturbereich Standard (0 °C bis +60 °C)
D: Spannungsbereich 9,6 VDC bis 60 VDC bzw. 18 VAC bis 30 VAC
A: Zulassungen CE, UL 508, ISA 12.12.01 (UL 1604)
B: Softwarevariante Basic
1
2
RS20
FAULT
0V 0V
+24V
+24V
(P1)
(P2)
P
1
2
FAULT
V.24
LS
1
DA
LS
2
DA
LS
3
DA
LS
4
DA
RS20-0400T1T1SDAB
steckbarer
Klemmblock
6polig
LED Anzeigeelemente
V.24-Zugang
externes Management
IP-Adressfeld
MAC-Adressfeld
Ports nach
10/100BASE-T(X)
(RJ45-Anschlüsse)
11
