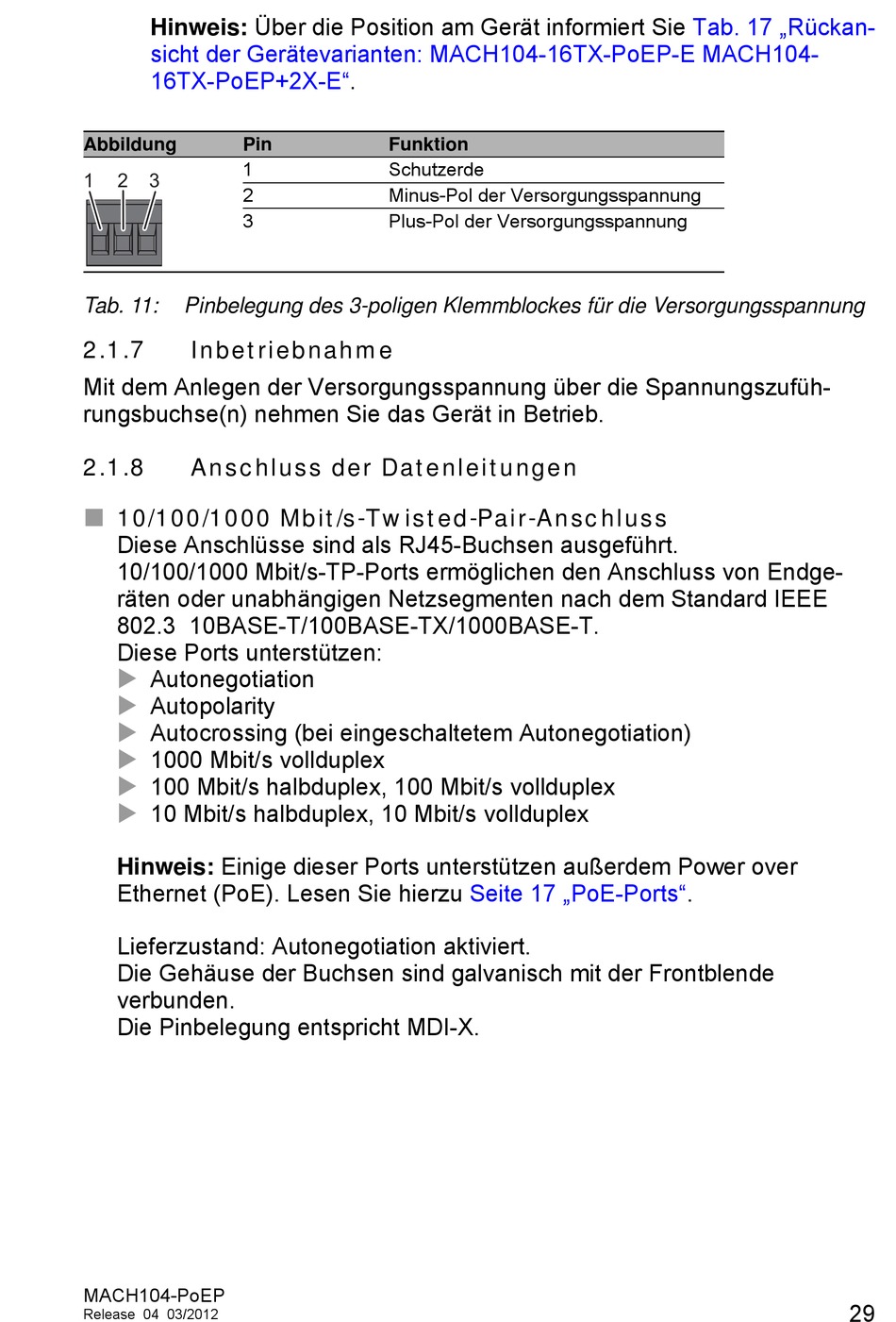

Hinweis: Über die Position am Gerät informiert Sie
sicht der Gerätevarianten: MACH104-16TX-PoEP-E MACH104-
16TX-PoEP+2X-E".
Abbildung
Pin
1
1
2
3
2
3
Tab. 11:
Pinbelegung des 3-poligen Klemmblockes für die Versorgungsspannung
2.1.7
Inbetriebnahme
Mit dem Anlegen der Versorgungsspannung über die Spannungszufüh-
rungsbuchse(n) nehmen Sie das Gerät in Betrieb.
2.1.8
Anschluss der Datenleitungen
10/100/1000 Mbit/s-Twisted-Pair-Anschluss
Diese Anschlüsse sind als RJ45-Buchsen ausgeführt.
10/100/1000 Mbit/s-TP-Ports ermöglichen den Anschluss von Endge-
räten oder unabhängigen Netzsegmenten nach dem Standard IEEE
802.3 10BASE-T/100BASE-TX/1000BASE-T.
Diese Ports unterstützen:
Autonegotiation
Autopolarity
Autocrossing (bei eingeschaltetem Autonegotiation)
1000 Mbit/s vollduplex
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Hinweis: Einige dieser Ports unterstützen außerdem Power over
Ethernet (PoE). Lesen Sie hierzu
Lieferzustand: Autonegotiation aktiviert.
Die Gehäuse der Buchsen sind galvanisch mit der Frontblende
verbunden.
Die Pinbelegung entspricht MDI-X.
MACH104-PoEP
Release 04 03/2012
Funktion
Schutzerde
Minus-Pol der Versorgungsspannung
Plus-Pol der Versorgungsspannung
Seite 17
Tab. 17 „Rückan-
„PoE-Ports".
